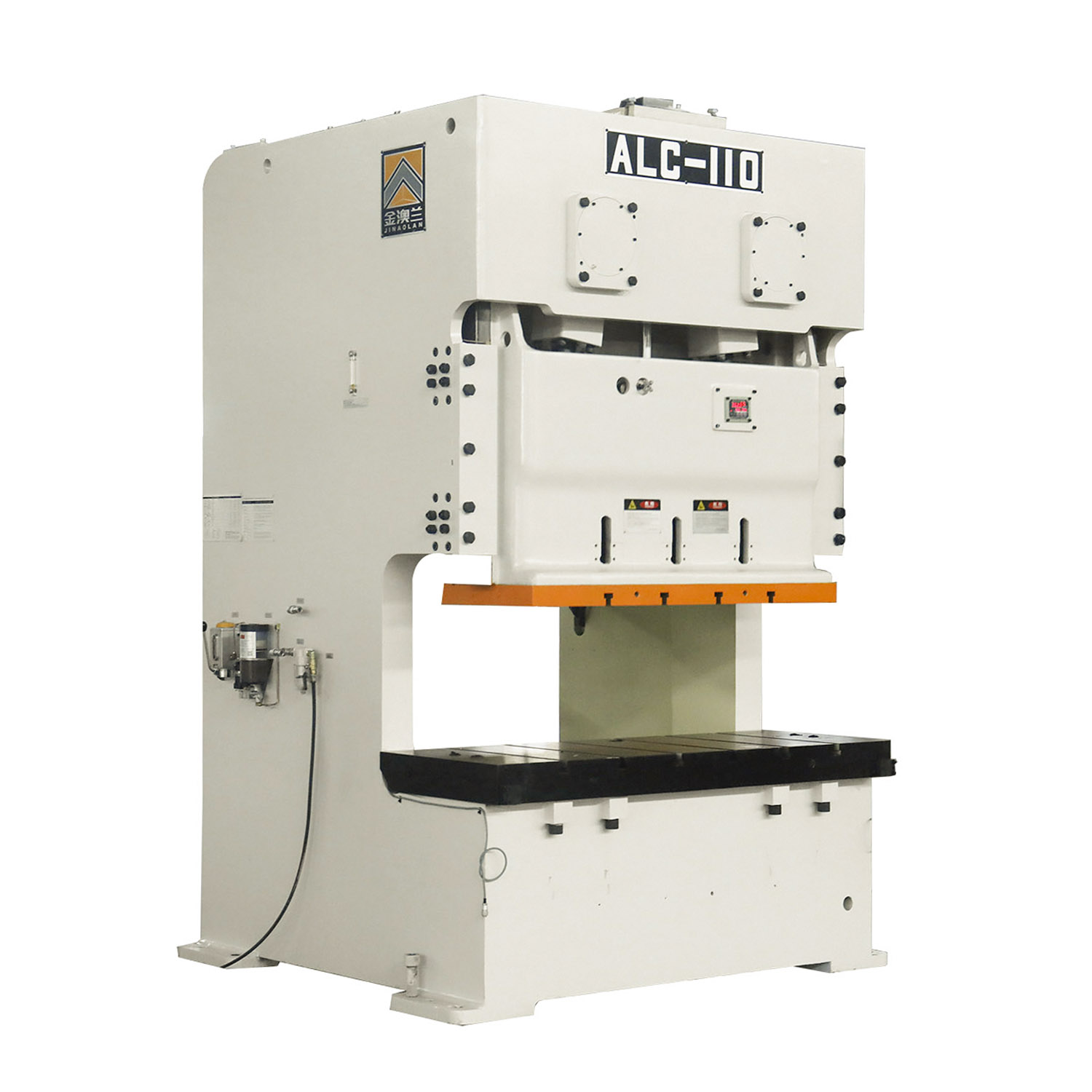

Kupplungs- und Bremssysteme in mechanischen Kraftpressen verstehen

Die Zuverlässigkeit mechanischer Kraftpressen hängt von einem einzigen, grundlegenden Mechanismus ab. Der Stoppmechanismus bestimmt die Sicherheit des Bedieners und bestimmt den maximalen Produktionsdurchsatz. Ausgefallene oder veraltete Stoppsysteme stellen für jeden Stempelboden erhebliche Betriebsrisiken dar. Inkonsistente Stoppzeiten gefährden Sicherheitsbarrieren und machen Lichtvorhänge unwirksam. Die Ausschussrate steigt, wenn der Stößel nicht genau im programmierten Kurbelwinkel einrastet. Verstöße gegen OSHA- und ANSI-Vorschriften werden zu einer drohenden Bedrohung, wenn die Stoppzeiten über akzeptable Grenzen hinausgehen. Ungeplante Ausfallzeiten aufgrund einer zerbrochenen Kupplungsscheibe oder eines verbrannten Bremsbelags legen ganze Stanzlinien still und stören nachgelagerte Montageprozesse.

Anlagenmanager und Wartungsingenieure benötigen einen strukturierten, ingenieurwissenschaftlichen Ansatz zur Bewertung dieser Mechanismen. In diesem technischen Leitfaden erfahren Sie, wie Sie die richtigen Upgrades bewerten, vergleichen und auswählen. Wir prüfen Tonnage, Schwungradträgheit, Wärmekapazität und Produktionsanforderungen, um eine optimale Leistung sicherzustellen. Ingenieurteams können Systeme spezifizieren, die unregelmäßiges Stößelverhalten beseitigen und die absolute Kontrolle über den Pressenhub wiederherstellen.

• Sicherheit und Compliance stehen an erster Stelle: Die Modernisierung einer Pressenkupplung und -bremse wirkt sich direkt auf die OSHA-Konformität und die ANSI B11.1-Sicherheitsabstandsberechnungen aus, indem sie wiederholbare, zuverlässige Stoppzeiten gewährleistet.

• Kompromisse zwischen Nass- und Trockensystemen: Trockensysteme bieten geringere Vorlaufkosten und eine einfachere Wartung, während Nasssysteme eine hervorragende Wärmeableitung, Geräuschreduzierung und Langlebigkeit für Anwendungen mit hohen Zyklen bieten.

• Die Steuerungsintegration ist von entscheidender Bedeutung: Die Aufrüstung mechanischer Komponenten muss mit modernen, redundanten Pressensteuerungssystemen – einschließlich kreuzweise überwachter Doppelsicherheitsventile – gepaart werden, um volle Sicherheits- und Leistungsvorteile zu erzielen.

Wie eine Power-Press-Kupplung und -Bremse funktioniert

Wichtige Leistungsanforderungen

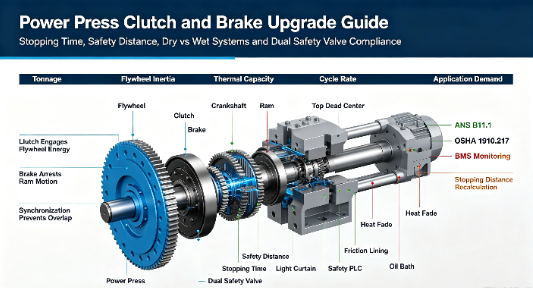

Ein Kraftpresskupplungs- und Bremssystem steuert die Übertragung und das Stoppen der Schwungradenergie.

Die Kupplung überträgt Energie vom Schwungrad auf die Kurbelwelle, um den Stößel anzutreiben. Die Bremse stoppt den Stößel bei Bedarf präzise. Um einen reibungslosen Betrieb und sicheres Anhalten zu gewährleisten, müssen beide Systeme zusammenarbeiten.

Leistungsbewertung

Wichtige Leistungsfaktoren sind:

• Interaktionsgeschwindigkeit: Bestimmt, wie schnell die Presse nach der Aktivierung reagiert.

• Drehmomentkapazität: Stellt sicher, dass die Kupplung genügend Kraft überträgt, ohne zu rutschen.

• Stoppzeit: Sorgt für eine gleichbleibende Bremsleistung und unterstützt Sicherheitsanforderungen.

Ein zuverlässiges System sollte unter verschiedenen Betriebsbedingungen stabile Stoppzeiten bieten.

Häufige Fehlerzeichen

Eine frühzeitige Erkennung hilft, Ausfallzeiten und Geräteschäden zu verhindern. Zu den häufigsten Warnzeichen gehören:

• Langsames Einrücken: Kann auf Luftlecks, verschlissene Dichtungen oder Probleme mit dem Steuerventil hinweisen.

• Ungewöhnliche Geräusche: Wird häufig durch verschlissene Reibplatten oder mechanische Teile verursacht.

• Längerer Bremsweg: Zeigt Bremsverschleiß oder verminderte Bremsleistung an.

• Häufige Steuerfehler: Kann auf Druckprobleme oder Fehler im Steuersystem zurückzuführen sein.

• Reibungsstaub oder Metallpartikel: Zeigt übermäßigen Verschleiß im Kupplungs- oder Bremssystem.

Regelmäßige Inspektionen tragen dazu bei, die Genauigkeit, Sicherheit und Produktionseffizienz der Druckmaschine aufrechtzuerhalten.

Arten von Presskupplungs- und Bremssystemen

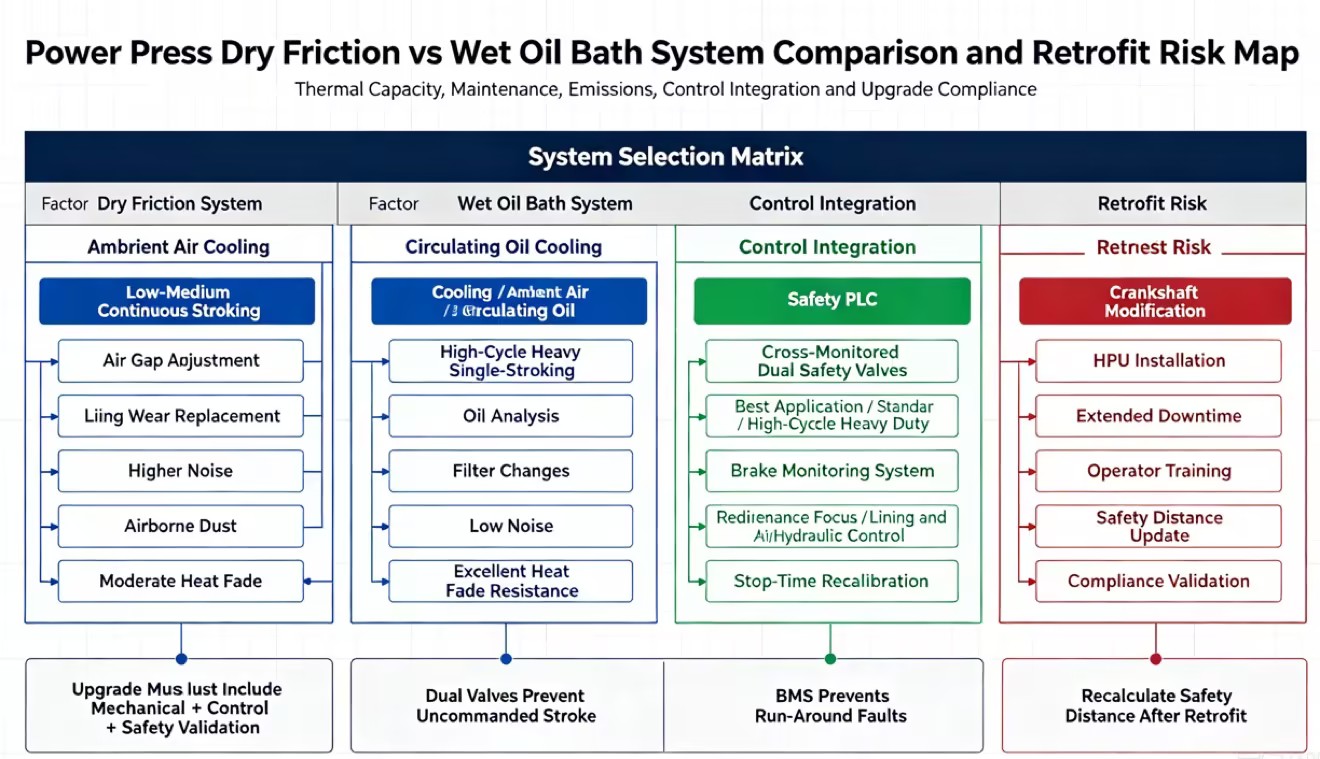

Unterschiedliche Kupplungs- und Bremskonstruktionen erfüllen unterschiedliche Produktionsanforderungen. Die Hauptauswahl umfasst Trockensysteme, Nasssysteme sowie separate oder kombinierte Konfigurationen.

Trockenkupplungs- und Bremssysteme

Trockensysteme nutzen Druckluft, um die Reibplatten in Eingriff zu bringen. Die Reibflächen sind der Luft ausgesetzt, was Inspektion und Wartung erleichtert.

Vorteile:

• Einfache Struktur

• Einfache Wartung

• Geeignet für niedrige und mittlere Produktionsanforderungen

Einschränkungen:

• Bei Hochgeschwindigkeitsbetrieb kann es zu einem Wärmestau kommen

• Es entsteht mehr Reibungsstaub

• Unter starken Fahrbedingungen kann die Bremsleistung nachlassen

Trockensysteme werden üblicherweise für Standardproduktionslinien und Pressen-Nachrüstprojekte verwendet.

Nasskupplungs- und Bremssysteme

Nasssysteme platzieren Reibplatten in einem ölgefüllten Gehäuse. Das Öl trägt zur Wärmeableitung bei und verbessert die Leistung bei kontinuierlichem Hochgeschwindigkeitsbetrieb.

Vorteile:

• Bessere Wärmekontrolle

• Längere Lebensdauer

• Geeignet für Hochtakt- und Schwerlastprägungen

Einschränkungen:

• Komplexere Installation

• Erfordert Ölwartungs- und Kühlsysteme

Nasssysteme werden für anspruchsvolle Anwendungen bevorzugt, bei denen eine stabile Leistung über lange Produktionszeiträume erforderlich ist.

Kombination vs. separate Einheiten

Kombinationseinheiten

Kupplungs- und Bremskomponenten sind in einer Baugruppe integriert. Dieses Design ermöglicht eine einfachere Installation und verbessert die Sicherheit, indem es eine Überschneidung von Kupplung und Bremse verhindert.

Separate Einheiten

Kupplungs- und Bremskomponenten werden separat eingebaut. Diese Konfiguration bietet mehr Flexibilität für spezielle Pressenkonstruktionen und Anwendungen mit hohem Drehmoment.

Die Wahl des richtigen Kupplungs- und Bremssystems hängt von der Pressengeschwindigkeit, den Produktionsanforderungen, dem Wartungsbedarf und den Betriebsbedingungen ab.

So wählen Sie das richtige Kupplungs- und Bremssystem aus

So wählen Sie das richtige Kupplungs- und Bremssystem aus

Bei der Auswahl eines Kraftpressenkupplungs- und Bremssystems müssen Sicherheit, Produktionsgeschwindigkeit, Wärmemanagement und Drehmomentanforderungen bewertet werden. Ein richtig abgestimmtes System verbessert die Zuverlässigkeit der Druckmaschine und senkt die Wartungskosten.

Stoppzeit- und Sicherheitsüberwachung

Das Stoppen der Leistung wirkt sich direkt auf die Sicherheit des Bedieners aus. Die Bremse muss den Stößel innerhalb der erforderlichen Zeit stoppen, um sichere Betriebsbedingungen aufrechtzuerhalten.

Ein Bremsüberwachungssystem überprüft kontinuierlich die Bremsleistung. Wenn die Stoppzeit aufgrund von Verschleiß oder verringerter Bremseffizienz zu lang wird, kann das System Wartungsteams alarmieren, bevor Sicherheitsrisiken auftreten.

Zu den Schlüsselfaktoren gehören:

• Konsistente Stoppzeit

• Zuverlässige Bremsreaktion

• Richtiger Sicherheitsabstand

• Regelmäßige Leistungsüberwachung

Wärmemanagement und Betriebsbedingungen

Beim Hochgeschwindigkeitsstanzen entsteht bei wiederholten Kupplungs- und Bremszyklen erhebliche Hitze. Wenn das System die Wärme nicht effektiv abführen kann, kann die Reibungsleistung nachlassen.

Trockensysteme basieren auf Luftkühlung und sind für Standardanwendungen geeignet.

Nasssysteme nutzen Ölkühlung, um die Wärme zu kontrollieren und eine stabile Leistung während der Hochtaktproduktion aufrechtzuerhalten.

Die Wahl der richtigen Kühlmethode hängt von der Druckgeschwindigkeit, dem Produktionsvolumen und den Betriebsbedingungen ab.

Anpassen des Drehmoments an die Anforderungen der Presse

Kupplung und Bremse müssen zur Presskraft und Schwungradenergie passen.

Wichtige Faktoren sind:

• Presstonnage

• Schwungradgröße

• Stempelprozess

• Produktionsgeschwindigkeit

Schwere Umformvorgänge erfordern eine höhere Drehmomentkapazität als leichte Stanzanwendungen. Ein unterdimensioniertes System kann zu übermäßigem Verschleiß, instabilem Stoppen und einer verkürzten Lebensdauer der Ausrüstung führen.

Umwelt- und Wartungsaspekte

Die Arbeitsumgebung beeinflusst auch die Auswahl von Kupplung und Bremse.

Bei trockenen Systemen kann es zu Reibungsstaub und höherem Betriebsgeräusch kommen. Nasssysteme bieten eine bessere Staubkontrolle, da Verschleißpartikel im Ölsystem verbleiben.

In modernen Produktionsanlagen können geschlossene Systeme zur Verbesserung beitragen:

• Sauberkeit am Arbeitsplatz

• Lärmschutz

• Wartungseffizienz

Die Auswahl des richtigen Kupplungs- und Bremssystems sorgt für einen sichereren Betrieb, eine stabile Produktion und eine längere Lebensdauer der Presse.

Überlegungen zu Wartung und Energie

Wartungsintervalle und Flüssigkeitsmanagement

Die Beurteilung der langfristigen Betriebsfähigkeit von Kupplungs- und Bremssystemen erfordert ein tiefes Verständnis der Wartungsintervalle. Trockene Konfigurationen erfordern häufige körperliche Eingriffe. Wartungstechniker müssen regelmäßig den Luftspalt zwischen den Reibplatten messen. Wenn die Beläge verschleißen, vergrößert sich dieser Spalt und erfordert eine manuelle Einstellung der Ausgleichsplatten, um die optimale Einrückgeschwindigkeit wiederherzustellen. Mit der Zeit verschleißen die Reibbeläge bis auf die Nieten, was einen kompletten Ausbau und Austausch der Reibscheiben erforderlich macht.

Nasse Konfigurationen verändern den Wartungszeitplan drastisch. Da der Ölfilm die Eingriffsreibung absorbiert, unterliegen die Innenplatten einem vernachlässigbaren physischen Verschleiß. Es ist üblich, dass ein Nassgerät ein Jahrzehnt lang läuft, ohne dass ein Austausch der internen Platte erforderlich ist. Diese mechanische Langlebigkeit verlagert jedoch den Wartungsaufwand auf das Flüssigkeitsmanagement. Techniker müssen regelmäßig Ölproben entnehmen, um den Viskositätsverlust und die Partikelverunreinigung festzustellen. Der Wechsel der speziellen Hydraulikflüssigkeit und der Austausch von Filtern mit hoher Mikronzahl werden zur vorrangigen Aufgabe der vorbeugenden Wartung.

Energieverbrauch und Betätigungsmethoden

Antriebsmethoden wirken sich direkt auf die Energiebelastung der Anlage aus. Pneumatiksysteme basieren auf Druckluft, deren Erzeugung bekanntermaßen ineffizient ist. Jeder Hub verbraucht eine bestimmte Menge Druckluft. Darüber hinaus kommt es in veralteten Pneumatikleitungen häufig zu Mikrolecks, und Druckabfälle in der gesamten Anlage können zu einem trägen Einrücken der Kupplung führen. Anlagen müssen sicherstellen, dass ihre Kompressorkapazität den kontinuierlichen Kubikfuß pro Minute (CFM)-Anforderungen großer pneumatischer Kupplungen gerecht wird.

Die hydraulische Betätigung, die häufig in Hochleistungs-Nasssystemen eingesetzt wird, erfordert spezielle Hydraulikaggregate (HPUs). Diese Einheiten nutzen Elektromotoren, um den Flüssigkeitsdruck konstant zu halten. Während hydraulische Systeme eine enorme, sofortige Kraft ohne die Kompressibilitätsprobleme von Luft liefern, verursachen sie einen kontinuierlichen Stromverbrauch. Bei der Spezifikation dieser Systeme müssen Ingenieure den Platzbedarf der HPU, die Verlegung der Hochdruck-Hydraulikleitungen und die elektrische Belastung der Pumpenmotoren im Dauerbetrieb bewerten.

Abschluss

Die Auswahl des geeigneten Stoppmechanismus erfordert eine strenge technische Bewertung des Arbeitszyklus und des kinetischen Energiebedarfs der Presse. Trockensysteme bieten zuverlässige, leicht zu wartende Lösungen für den Standard-Dauerbetrieb. Nasssysteme bieten die extreme Wärmeableitung und Langlebigkeit, die für große Volumina, hohe Zyklen oder umweltsensible Stanzanforderungen erforderlich sind. Durch die Aufrüstung einer Pressenkupplung und -bremse wird die präzise Stößelsteuerung wiederhergestellt, die Einhaltung gesetzlicher Vorschriften sichergestellt und die Bediener und Werkzeuge der Anlage geschützt.

1. Führen Sie ein umfassendes Druckmaschinenaudit mit kalibrierten Stoppzeitmessgeräten durch, um aktuelle Leistungsbasislinien zu ermitteln.

2. Berechnen Sie den erforderlichen Sicherheitsabstand basierend auf den aktuellen Anhaltezeiten und den ANSI B11.1-Standards, um unmittelbare Compliance-Lücken zu erkennen.

3. Wenden Sie sich an einen zertifizierten Maschinenbauingenieur, um die Anforderungen an Schwungradträgheit und thermische Belastung für Ihre spezifischen Stanzanwendungen zu bewerten.

4. Überprüfen Sie moderne OEM-Spezifikationen, um die Nachrüstkompatibilität mit vorhandenen Kurbelwellenabmessungen und verfügbaren Luft- oder Stromkapazitäten der Anlage sicherzustellen.

5. Rüsten Sie ältere Relais-Logik-Steuerungen während der mechanischen Nachrüstung auf moderne Sicherheits-SPS auf, die mit kreuzüberwachten Doppelsicherheitsventilen ausgestattet sind.

FAQ

F: Wie hoch ist die durchschnittliche Lebensdauer einer Presskupplung und einer Bremse?

A: Die Lebensdauer hängt vollständig von der Technologie und Anwendung ab. Die Lebensdauer trockener Reibbeläge beträgt je nach Zyklenzahl und thermischer Belastung typischerweise 1 bis 3 Jahre. Da die Reibplatten durch einen Ölfilm geschützt sind, laufen Nasssysteme oft über 10 Jahre, bevor interne Erneuerungen erforderlich werden, sofern das Öl und die Filter sorgfältig gewartet werden.

F: Wie misst man die Stoppzeit einer mechanischen Kraftpresse?

A: Techniker verwenden ein tragbares oder integriertes Stoppzeitmessgerät. Dieses Gerät löst die Bremse in der ungünstigsten Hubposition aus, die beim Abwärtshub normalerweise 90 Grad beträgt. Es misst dann genau die Millisekunden, die der Stößel benötigt, um vollständig zum Stillstand zu kommen.

F: Was ist ein Doppelsicherheitsventil und warum ist es erforderlich?

A: Ein doppeltes Sicherheitsventil sorgt für eine redundante Steuerung der Luft oder Hydraulikflüssigkeit, die den Stoppmechanismus betätigt. Wenn ein interner Ventilschieber klemmt oder ausfällt, leitet der sekundäre Schieber die Flüssigkeit oder Luft sicher ab. Diese ausfallsichere Aktion aktiviert die Bremse und verhindert einen versehentlichen, unkontrollierten Pressenhub.

F: Was ist der Unterschied zwischen einer Nass- und einer Trockenkonfiguration?

A: Trockensysteme verwenden freiliegende Reibungsplatten, die durch Umgebungsluft gekühlt werden, was sie einfacher macht, aber anfällig für Hitzeausbleichung und Staubentwicklung ist. Nasssysteme umschließen die Reibplatten in einem zirkulierenden Ölbad und sorgen so für eine hervorragende Wärmeableitung, keine Staubentwicklung in der Luft und eine deutlich längere mechanische Lebensdauer unter schweren Einzelhubbedingungen.

F: Kann eine ältere Presse mit einem modernen Stoppsystem nachgerüstet werden?

A: Ja. Die meisten älteren mechanischen Pressen können nachgerüstet werden. Dies erfordert jedoch häufig eine Bearbeitung der vorhandenen Kurbelwelle, um neue Montagenaben aufnehmen zu können. Darüber hinaus muss die mechanische Nachrüstung mit modernen Pressensteuerungen und Doppelsicherheitsventilen gepaart werden, um den aktuellen Sicherheitsstandards zu entsprechen.
