Der Übergang von mechanischen Zuführsystemen zu programmierbarer Automatisierung markiert einen kritischen Wendepunkt für Stanzvorgänge. Es wirkt sich direkt auf die Materialausbeute und die Teilepräzision aus. Die Auswahl der falschen Zuführausrüstung führt zu Materialschlupf und Synchronisationsfehlern mit der Kraftpresse. Dieses Missverhältnis führt zu erhöhten Ausschussraten und erheblichen Produktionsausfällen. Eine Fehlausrichtung zwischen Förderkapazität und Materialstreckgrenze führt häufig zu vorzeitigem mechanischem Versagen. Dieser Leitfaden bietet einen technischen Rahmen für die Bewertung eines NC-Servovorschubs . Wir konzentrieren uns auf Materialbeschränkungen, Druckkompatibilität, Produktionsvolumen und Gesamtlinienintegration. Sie erfahren, wie Sie die Feeder-Spezifikationen genau an Ihre Prägeanforderungen anpassen. Wir werden wichtige Unterschiede in den Freigabemechanismen, der Materialstärkekapazität und den SPS-Synchronisationstechniken untersuchen.
Das Material bestimmt die Maschine: Die Auswahl des Zuführers muss mit der maximalen Materialstärke, -breite und dem maximalen Gewicht beginnen. Die Branche unterteilt NC-Servovorschubgeräte typischerweise in drei Typen: dünne, mittlere und dicke Platten (bis zu 4,5 mm+).
Kompromisse zwischen Geschwindigkeit und Genauigkeit: Hochgeschwindigkeitsstanzen erfordert spezielle Servoantriebsfunktionen und mechanische Freigabemechanismen, um enge Toleranzen bei der Vorschubgenauigkeit ohne Materialverzerrung einzuhalten.
Integration ist von entscheidender Bedeutung: Für komplexe Stanzmuster und variable Zyklusoptionen ist eine nahtlose SPS-Synchronisierung zwischen dem NC-Servovorschub und dem spezifischen Typ der Kraftpresse (mechanisch, hydraulisch oder servo) zwingend erforderlich.
Anwendungsspezifische Konfigurationen: Die allgemeine Beschickung von Kraftpressen basiert auf Standard-NC-Servozuführungen, während spezielle Betriebe Zickzack-Zuführungen für eine optimale Stanzausbeute oder Hochgeschwindigkeitsmodelle für die dedizierte Produktion in großen Auflagen benötigen.
Inhaltsverzeichnis
Herkömmliche mechanische Zuführsysteme basieren auf einer exzentrischen Nocke, die an der Kurbelwelle der Presse montiert ist. Dieser Nocken ist über einen Lenkstockhebel mit einer Freilaufkupplung am Vorschubgerät verbunden. Jedes Mal, wenn Sie die Vorschublänge ändern müssen, muss ein Bediener den Hub der Exzenternocke manuell mit Schraubenschlüsseln anpassen. Dieser Prozess erfordert Versuch und Irrtum und verschwendet wertvolle Produktionszeit. Darüber hinaus nutzt sich die mechanische Kupplung über Millionen von Zyklen ab, was zu Spiel und inkonsistenten Vorschublängen führt. Die Bediener verfolgen ständig das Spielfeld und nehmen Mikroanpassungen vor, um Werkzeugabstürze zu verhindern.

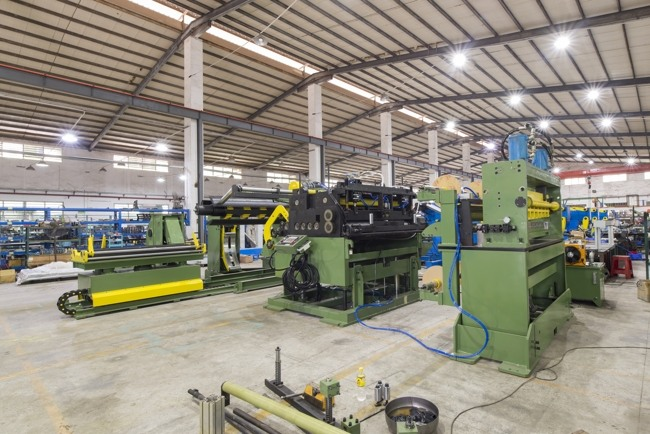

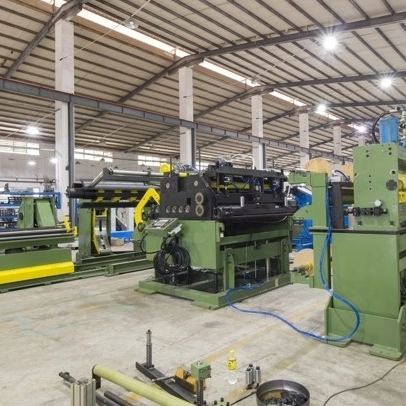

Ein NC-Servovorschub durchtrennt diese starre mechanische Verbindung vollständig. Es nutzt einen eigenständigen AC-Servomotor, der über ein Präzisionsplanetengetriebe oder einen spielfreien Zahnriemen direkt mit der unteren Vorschubwalze gekoppelt ist. Das digitale Steuerungssystem macht manuelle Tonhöhenanpassungen vollständig überflüssig. Der Bediener gibt die erforderliche Vorschublänge über eine Touchscreen-Schnittstelle ein und der Servomotor führt den Befehl mit exakter Wiederholgenauigkeit aus. Sie können komplexe, mehrstufige Zuführmuster programmieren, die ein mechanischer Zuführer einfach nicht ausführen kann.
Betriebsmetrik | Mechanischer Rollenvorschub | NC-Servovorschub |
|---|---|---|
Einstellung der Vorschublänge | Manuelle Schraubenschlüsselverstellung am Exzenter | Digitale Eingabe über HMI-Touchscreen |
Umstellungszeit | 15 bis 45 Minuten | Unter 1 Minute (mit gespeicherten Rezepten) |
Multi-Pitch-Fähigkeit | Unmöglich (nur fester Hub) | Standardfunktion über SPS-Programmierung |
Verschleißteile | Überholkupplung, Bremse, Gestänge | Minimal (abgedichtete Lager, Zahnriemen) |
Integration mit Sensoren | Schwierig, erfordert externe Relais | Native Integration mit Chip-Schutzsystemen |
Eine erfolgreiche Implementierung verändert die Dynamik im Drucksaal. Die Rüstzeiten sinken von Stunden auf Minuten. Sie erreichen eine fehlerfreie Zuführung bei gleichbleibender Genauigkeit. Die Ausrüstung maximiert die Hübe pro Minute, ohne dass es zu Materialverzerrungen kommt. Die Integration der Coil-Linie erfolgt nahtlos vom Abhaspel bis zur Presse. Das gesamte System arbeitet als eine einzige, synchronisierte Einheit und kommuniziert über standardmäßige Industrieprotokolle.
Die Auswahl des Feeders hängt stark von den physikalischen Eigenschaften der Spule ab. Sie müssen die Materialstärke, Breite und das Gesamtgewicht bewerten. Wird ein Vorschubgerät über seine Nennkapazität hinaus geschoben, führt dies zu sofortigem Schlupf, Motorfehlern und beschädigten Rollen. Basierend auf diesen Abmessungen unterteilt die Branche Fütterungsgeräte in drei verschiedene Kategorien.
Dünnes Blech (0,1 mm bis 1,0 mm): Optimiert für empfindliche Hochgeschwindigkeitsanwendungen wie elektrische Kontakte oder Motorbleche. Diese Feeder verwenden leichte Hohlwalzen, um die rotierende Masse zu reduzieren. Diese geringe Trägheit ermöglicht eine schnelle Beschleunigung und Verzögerung, ohne dass das zerbrechliche Material einknickt.
Mittlere Platte (1,0 mm bis 3,2 mm): Die Standardwahl für allgemeine Stanzzwecke. Sie gleichen Geschwindigkeit und Drehmoment effektiv aus. Diese Einheiten verarbeiten standardmäßige kaltgewalzte Stahl- und Aluminiumspulen, die in den meisten Automobilhalterungen und bei der Herstellung von Gerätepaneelen verwendet werden.
Dicke Platte (3,2 mm bis 4,5 mm+): Erfordert eine robuste Strukturverstärkung. Drehmomentstarke Servomotoren treiben die schweren Spulen an. Der Rahmen besteht aus dicken Stahlseitenplatten, um ein Durchbiegen bei enormem physischen Widerstand zu verhindern. Diese Einheiten verfügen häufig über Öffnungsköpfe im Alligatorstil, um das Einfädeln von starrem Material zu erleichtern.
Sie müssen die Materialbreite und die Spulengewichtskapazitäten beurteilen. Vergleichen Sie diese Zahlen mit der physischen Größe des Feeders. Berücksichtigen Sie den spezifischen Materialtyp. Hochfester hochfester Stahl (AHSS) verhält sich anders als weiches Aluminium. Es erfordert deutlich mehr Aufrichtkraft und Griffdruck. Empfindliche Oberflächenbeschaffenheiten erfordern spezielle Walzenbeschichtungen. Mit Polyurethan (PU) beschichtete Walzen oder sandgestrahlte, matte Oberflächen verhindern Oberflächenschäden auf vorlackierten, verzinkten oder polierten Metallen.
Berechnen Sie die erforderlichen Hübe pro Minute (SPM) für Ihre Produktionsläufe. Ordnen Sie diese Zahl direkt den Fähigkeiten des Servomotors zu. Sie müssen den Zusammenhang zwischen Vorschublänge, Pressgeschwindigkeit und verfügbarer Vorschubzeit verstehen. Der Vorschub muss seine Bewegung innerhalb des offenen Teils des Presszyklus, dem sogenannten Vorschubfenster, abschließen.
Wenn eine Presse mit 60 SPM läuft, dauert ein vollständiger Hub genau 1,0 Sekunden. Die Matrize ist nur für einen Teil dieses Hubs geöffnet – typischerweise von 270 Grad beim Aufwärtshub bis 90 Grad beim Abwärtshub. Dadurch entsteht ein 180-Grad-Feedfenster. Der Beschicker hat genau 0,5 Sekunden Zeit, um das Material zu beschleunigen, die Höchstgeschwindigkeit zu erreichen, abzubremsen und genau auf der Steigung anzuhalten. Längere Vorschublängen erfordern höhere Beschleunigungsraten, um innerhalb desselben Zeitfensters fertig zu werden. Hochgeschwindigkeitsvorgänge erfordern Servosysteme mit geringer Trägheit. Der Motor muss sofort die maximale Geschwindigkeit erreichen und ohne Überschwingen stoppen. Ein unzureichendes Motordrehmoment führt zu einer langsamen Zuführung, wodurch das Material zu spät ankommt und es zu schweren Werkzeugausfällen kommt.
Definieren Sie die akzeptable Abweichung für Ihre Stanzteile. Eine Standardtoleranz für Präzisionsstanzen beträgt ±0,02 mm. Bewerten Sie die Rolle von Feedbacksystemen mit geschlossenem Regelkreis. Hochauflösende Encoder gewährleisten die Genauigkeit auch über lange Laufzeiten. Sie überwachen die genaue Position der Einzugswalzen und erzeugen oft Hunderttausende Impulse pro Umdrehung.
Der Encoder sendet Echtzeitdaten zurück an den Servoantrieb. Der Antrieb korrigiert kleinere Unstimmigkeiten sofort. Dadurch wird verhindert, dass sich anhäufende Fehler den Betrieb des Folgewerkzeugs ruinieren. Auch die stabile mechanische Konstruktion unterstützt diese Präzision. Jegliche Durchbiegung des Einzugsrahmens oder Spiel im Planetengetriebe beeinträchtigt die Genauigkeit des Servomotors. Sie müssen sicherstellen, dass der mechanische Antriebsstrang für einen spielfreien Betrieb ausgelegt ist.
Der Freigabemechanismus ist ein nicht verhandelbares Merkmal beim Folgestanzen. Folgeverbundmatrizen verwenden Führungsstifte, um den Streifen genau zu positionieren, bevor die Stempel auftreffen. Bleiben die Einzugsrollen fest auf dem Material festgeklemmt, geraten die Führungsstifte gegen den Einzug. Dadurch werden die Löcher im Streifen verlängert und die Teilegenauigkeit beeinträchtigt. Der Entriegelungsmechanismus hebt die obere Vorschubwalze kurzzeitig um den Bruchteil eines Millimeters an. Dadurch kann das Material exakt ausgerichtet schweben, sobald die Führungsstifte einrasten.
Besonderheit | Pneumatische Freigabe | Mechanische Freigabe |
|---|---|---|
Betätigungsmethode | Luftzylinder, ausgelöst durch Magnetventil | Physischer Nocken, der mit der Kurbelwelle der Presse verbunden ist |
Geschwindigkeitsbegrenzung | Langsamer (begrenzt durch die Reaktionsverzögerung des Luftventils) | Hohe Geschwindigkeit (passt genau auf SPM drücken) |
Komplexität des Setups | Einfache, über SPS einstellbare Zeitwinkel | Erfordert eine mechanische Nockenausrichtung an der Presse |
Beste Anwendung | Allgemeines Stempeln, Geschwindigkeiten unter 150 SPM | Hochgeschwindigkeits-Folgeverbundmatrizen, 200+ SPM |
Die pneumatische Freigabe eignet sich für Standardprägungen und langsamere Geschwindigkeiten. Es eignet sich gut für allgemeine Anwendungen. Die Ersteinrichtung ist einfacher, da Sie die Zeitsteuerung über die SPS mithilfe programmierbarer Nockenschalter steuern. Allerdings begrenzen die Reaktionszeiten der Luftventile die Höchstgeschwindigkeit. Die bei Druckluftsystemen inhärente Verzögerung führt dazu, dass die Freigabe bei hohen Geschwindigkeiten zu spät erfolgt. Beim Hochgeschwindigkeitsstanzen ist die mechanische Entriegelung unerlässlich. Der Pressnocken treibt über einen Hebelarm direkt den Auslösemechanismus an. Dies bietet eine exakte, sofortige Synchronisierung. Es ermöglicht eine schnellere Pilotfreigabe für anspruchsvolle Folgeverbundwerkzeuge, die mit Hunderten von Hüben pro Minute laufen.
Dicke, starre Materialien erfordern eine robuste Bautechnik. Verbesserte Getriebe bewältigen die erhöhte Belastung. Größere Servomotoren sorgen für das nötige Drehmoment, um schweres Spulenmaterial aus der Schlaufengrube zu ziehen. Verstärkte Richtrollen verhindern ein Durchbiegen des Materials während des Vorschubzyklus.
Diese Hochleistungseinheiten verfügen über dicke Stahlseitenplatten. Sie verwenden hochbelastbare Pendelrollenlager zur Lagerung der übergroßen Vorschubwalzen. Die Klemmkraft muss deutlich höher sein, um ein Verrutschen auf dickem Stahl zu verhindern. Pneumatikzylinder an Dickplattenzuführern sind überdimensioniert, um diesen erforderlichen Greifdruck zu erzeugen. Einige extrem schwere Modelle verwenden hydraulische Spannzylinder anstelle von pneumatischen, um sicherzustellen, dass das Material bei starker Beschleunigung nicht verrutscht.
Bewerten Sie die Zwei-Achsen-Bewegung für gestaffelte Schneidvorgänge. Zickzack-Zuführungen bewegen das Material sowohl vorwärts (X-Achse) als auch seitwärts (Y-Achse). Dies optimiert die Anordnung kreisförmiger oder unregelmäßiger Platinen auf dem Coilband. Die Servomotoren koordinieren sich gleichzeitig, um das Material für den nächsten Stanzvorgang zu positionieren.
Berechnen Sie Materialausbeuteverbesserungen sorgfältig. Kreis- und Scheibenstanzvorgänge, wie zum Beispiel die Laminierung von Motoren oder die Herstellung von Sägeblättern, verzeichnen häufig eine Reduzierung des Ausschusses um 7 bis 14 %. Durch die Zick-Zack-Bewegung werden die Rohlinge eng aneinander geschachtelt. Dadurch verringert sich die Stegbreite zwischen den Stempeln. Es maximiert die Anzahl der aus einem einzigen Coil hergestellten Teile und senkt den Rohmaterialverbrauch direkt.
Sie müssen Integrationsunterschiede zwischen verschiedenen Druckmaschinentypen bewerten. Herkömmliche mechanische Spaltrahmenpressen erfordern spezielle Steuernocken oder Drehgeber, die an der Kurbelwelle montiert sind, um dem Vorschub Signale zu geben. Langsamere hydraulische Pressen benötigen aufgrund ihrer variablen Hubgeschwindigkeiten und des Fehlens einer herkömmlichen rotierenden Kurbelwelle unterschiedliche Handshake-Signale. Hochgradig programmierbare Servopressen bieten die nahtloseste Integration, erfordern jedoch fortschrittliche Kommunikationsprotokolle.
Servopressen können ihre Hubprofile dynamisch anpassen, indem sie am unteren Ende des Hubs pausieren oder die Richtung umkehren. Der Feeder muss ständig mit der Pressensteuerung kommunizieren. Dadurch wird sichergestellt, dass der Zufuhrzyklus nur dann erfolgt, wenn die Matrize vollständig geöffnet und frei ist. Wenn die Servopresse in den Pendelmodus wechselt (kurze Hübe ohne volle Drehung), muss die Vorschub-SPS die genaue Stößelposition verfolgen, um eine Zuführung in eine geschlossene Matrize zu vermeiden.
Bewerten Sie die Benutzerfreundlichkeit von HMI (Mensch-Maschine-Schnittstelle). Bediener benötigen intuitive Bildschirme, um Parameter schnell eingeben zu können. Komplexe Menüs führen zu Einrichtungsfehlern. Stellen Sie die Kompatibilität des Kommunikationsprotokolls zwischen Geräten sicher. Die Feeder-SPS (häufig Mitsubishi, Siemens oder Allen-Bradley) muss in die Pressensteuerung integriert werden.
Der Antrieb des Zuführers muss ohne Verzögerung mit der SPS der primären Kraftpresse kommunizieren. Fest verdrahtete Signale sorgen für zuverlässiges Timing für kritische Funktionen wie „OK to Feed“ und „Not Stop“. Ethernet/IP- oder PROFINET-Verbindungen verarbeiten Rezeptdaten, Fehlercodes und Diagnoseinformationen. Eine ordnungsgemäße Synchronisierung verhindert, dass die Presse weiterläuft, wenn der Feeder seine Bewegung noch nicht abgeschlossen hat. Sie müssen das „Feed Complete“-Relais des Feeders direkt mit dem Matrizenschutzschaltkreis der Presse verbinden.
Konfigurieren Sie den Vorschubzeitpunkt sorgfältig basierend auf den Anforderungen der Matrize. Zu den Optionen gehören Vorschub vor dem Pressen, Pressen vor dem Vorschub oder intermittierende Vorgänge. Der Vorschub vor dem Pressen ist für die meisten Stanzvorgänge Standard. Das Material wird vorgeschoben, während sich der Stößel am oberen Ende des Hubs befindet. „Presse vor Vorschub“ wird verwendet, wenn das Material stationär bleiben muss, bis die Matrize einrastet, was häufig bei Tiefziehvorgängen der Fall ist.
Richten Sie den Pilotfreigabezeitpunkt für Folgeverbundwerkzeuge genau ein. Die Rollen müssen genau dann öffnen, wenn die Führungsstifte in das Material eindringen. Sie müssen schließen, bevor die Abstreifplatte beim Aufwärtshub den Streifen freigibt. Falsches Timing führt dazu, dass sich die Führungsstifte dehnen oder die Materiallöcher zerreißen, was zum sofortigen Ausschuss des Teils führt.
Bewerten Sie die räumlichen Beschränkungen in Ihrer Einrichtung. Messen Sie die Gesamtgröße der Einheit auf dem Pressentisch. Stellen Sie sicher, dass der Werkzeugwechsel, die Rutschen zur Abfallentsorgung oder die Sicherheitslichtvorhänge nicht beeinträchtigt werden. Richten Sie die Passlinienhöhe perfekt auf die Matrizeneintrittsebene aus. Die meisten Feeder verfügen über eine Montagehalterung mit Spindelhubelementen, die eine vertikale Passlinienanpassung von ±50 mm zur Anpassung an unterschiedliche Matrizenhöhen ermöglicht.
Synchronisieren Sie die Geschwindigkeit mit der vorhandenen Upstream-Ausrüstung. Abwickler und Richtmaschinen müssen mit der Feedergeschwindigkeit übereinstimmen. Sie müssen eine konsistente Durchhangschleife aufrechterhalten. Wenn die Richtmaschine zu langsam läuft, zieht der Vorschubgerät das Material fest, hebt es aus der Schlaufengrube und verursacht starken Schlupf. Wenn es zu schnell läuft, schleift das Material auf dem Boden. Verwenden Sie Ultraschallschleifensensoren oder fotoelektrische Augen, um den Frequenzumrichter (VFD) der Richtmaschine zu steuern und die Materialschleife auf einer konstanten Tiefe zu halten.
Der programmierbare Jobspeicher spart unzählige Arbeitsstunden. Durch die Rezeptspeicherung können Sie frühere Einstellungen sofort abrufen. Bediener wählen einfach die Teilenummer auf dem HMI-Bildschirm aus. Die SPS passt automatisch die Vorschublänge, Geschwindigkeit, Beschleunigungsprofile und bei fortgeschrittenen Modellen sogar die motorisierte Passlinienhöhe an.
Dies ersetzt mühsame manuelle mechanische Anpassungen. Sie machen Schraubenschlüssel, Messuhren und Versuch-und-Irrtum-Messungen überflüssig. Schnelle Umrüstungen erhöhen die Gesamtanlageneffektivität (OEE). Die Presse verbringt mehr Zeit damit, Teile zu stanzen und weniger Zeit im Leerlauf während des Matrizenwechsels zu verbringen. Ein kompetenter Bediener kann in weniger als zwei Minuten von einem Spulenauftrag zum nächsten wechseln.
Durch die Eliminierung von Fehleinzügen wird die Materialausbeute direkt verbessert. Eine gleichmäßige Zuführung verhindert Teilstanzungen am Ende eines Coils. Durch die Optimierung der Stanzlayouts wird der Rohstoffverbrauch maximiert. Die Präzision des Servomotors stellt sicher, dass jeder Millimeter der Spule effektiv genutzt wird, wodurch die erforderliche Kantenbeschnittzugabe reduziert wird.
Präzise Pilotfreigabe verhindert Materialverzerrung. Verzerrtes Material verklemmt sich häufig in der Matrize, was zu großem Ausschuss führt und den Bediener dazu zwingt, den verwickelten Streifen manuell abzuschneiden und zu entfernen. Durch die Einhaltung enger Toleranzen wird sichergestellt, dass die endgültigen gestanzten Teile bereits beim ersten Treffer die Qualitätskontrollstandards erfüllen, wodurch nachgelagertes Sortieren und Nacharbeiten entfallen.
Bewerten Sie die Lebensdauer kritischer Komponenten. Servoantriebe, Zahnriemen und Vorschubwalzen müssen regelmäßig überprüft werden. Polyurethanwalzen nutzen sich mit der Zeit ab und verlieren ihre Griffigkeit, so dass eine regelmäßige Neubeschichtung erforderlich ist. Stahlwalzen können Rillen entwickeln, wenn schmale, abrasive Materialien kontinuierlich transportiert werden. Sie müssen das Nachschleifen der Walzen in Ihren vorbeugenden Wartungsplan einplanen.
Stellen Sie vor dem Kauf die Verfügbarkeit von Ersatzteilen sicher. Überprüfen Sie die technischen Supportfähigkeiten des OEM. Sie benötigen Unterstützung bei der Fehlerbehebung, wenn elektrische Fehler auftreten oder der Servoantrieb einen Überstromfehler auslöst. Regelmäßige vorbeugende Wartung, einschließlich Schmieren des Getriebes und Überprüfen der Encoderkabel, sorgt dafür, dass das Servosystem mit Höchstleistung läuft.
Materialschlupf beeinträchtigt sofort die Teilegenauigkeit. Es entsteht, wenn die Walzen nicht genügend Halt haben, die Beschleunigung zu hoch eingestellt ist oder das Material mit starker Stempelflüssigkeit bedeckt ist. Bei der Wölbung biegt sich das Material beim Eintritt in die Matrize seitwärts, wodurch der Streifen auf die Matrizenführungen trifft.
Geben Sie den richtigen Walzendruck für Ihre Materialstärke an. Verwenden Sie Kantenführungen am Einzugseingang, um das Material gerade zu halten. Stellen Sie sicher, dass das Material stromaufwärts vor der Zuführung ordnungsgemäß ausgerichtet wird. Eine gute Richtmaschine entfernt den Spulensatz, sodass der Vorschubgerät das Material leichter präzise schieben kann. Wenn Sie stark geöltes Material verwenden, verwenden Sie sandgestrahlte oder mattierte Rollen, um die Oberflächenspannung der Flüssigkeit aufzuheben und die Haftung aufrechtzuerhalten.
Hohe SPM-Operationen bringen die Ausrüstung an ihre Grenzen. Pneumatikventile öffnen und schließen möglicherweise nicht schnell genug. Dies führt dazu, dass der Auslösemechanismus am Material schleift. Bei Unterdimensionierung für die erforderliche Beschleunigung kann es zu einer Überhitzung des Servomotors kommen, was zu einem Schleppfehler im Antrieb führen kann.
Entscheiden Sie sich für eine mechanische Entriegelung anstelle einer pneumatischen Entriegelung für Anwendungen mit hohem SPM. Implementieren Sie strenge Encoder-Kalibrierungsprotokolle. Überprüfen Sie regelmäßig die Zeitsignale zwischen der Pressnocke und der Feeder-SPS. Verwenden Sie bei Bedarf ein Oszilloskop, um die Signallatenz zwischen dem Nockendrehschalter der Presse und dem Einzugseingangsmodul zu überprüfen.
Komplexe Steuerungssysteme schrecken ungeschulte Bediener ein. Die Eingabe einer falschen Vorschublänge führt zu sofortigen Werkzeugabstürzen. Falsche Beschleunigungseinstellungen führen dazu, dass das Material knickt oder verrutscht. Das Umgehen von Werkzeugschutzsensoren zur Behebung eines Fehlers führt häufig zu katastrophalen Werkzeugschäden.
Priorisieren Sie intuitive HMI-Systeme mit integrierter Fehlerdiagnose. Auf dem Bildschirm sollten Fehlercodes und Schritte zur Fehlerbehebung deutlich angezeigt werden. Richten Sie während der Inbetriebnahme eine obligatorische OEM-Schulung ein. Bediener müssen den Zusammenhang zwischen Geschwindigkeit, Vorschublänge und Presszeitpunkt verstehen. Implementieren Sie einen Passwortschutz auf dem HMI, um zu verhindern, dass unbefugtes Personal wichtige Beschleunigungs- und Timing-Parameter ändert.
Überprüfen Sie Ihre aktuellen Engpässe im Drucksaal, indem Sie Ausfallzeiten protokollieren, die auf manuelle mechanische Anpassungen der Vorschubneigung zurückzuführen sind.
Berechnen Sie die erforderlichen Vorschublängen und maximalen Hübe pro Minute für Ihre schwersten Folgeverbundwerkzeuge, um den Servomotor richtig zu dimensionieren.
Fordern Sie einen Proof-of-Concept-Materialtest von in die engere Wahl gezogenen Feeder-Herstellern unter Verwendung Ihres spezifischen Spulenbestands und der erforderlichen Toleranzen an.
Messen Sie vor der Bestellung der Ausrüstung den verfügbaren Platz auf dem Pressbett und die Höhe der Durchlauflinie, um die physische Kompatibilität sicherzustellen.
Für Hersteller, die automatisierte Stanzlinien bauen oder modernisieren möchten, bietet Kinglan Geräte und Lösungen zur Pressenautomatisierung, die darauf ausgelegt sind, ein breites Spektrum an Metallumform- und Stanzanforderungen zu unterstützen. Mit seiner Erfahrung im Bereich Pressmaschinen und automatisierten Zuführsystemen hilft Kinglan Herstellern, geeignete Geräte in ihre Produktionslinien zu integrieren, um die Zuführgenauigkeit, die Betriebseffizienz und die allgemeine Stanzzuverlässigkeit zu verbessern.
A: Ein NC-Servovorschub bietet programmierbare Flexibilität und Präzision. Es nutzt digitale Steuerungen für schnelle Umstellungen und komplexe, mehrstufige Zuführmuster. Ein Rollenvorschub beruht auf mechanischen Verbindungen, die mit der Kurbelwelle der Presse verbunden sind. Es zeichnet sich durch dedizierte, hochvolumige Dauerläufe mit festen Parametern aus, verfügt jedoch nicht über die schnelle Anpassungsfähigkeit servobetriebener Systeme.
A: Beginnen Sie damit, die maximale Materialbreite und -stärkenkategorie an die Spezifikationen des Anlegers anzupassen. Messen Sie die gesamte Stellfläche der Einheit, um sicherzustellen, dass sie in Ihr Pressenbett passt, ohne die Abfallrutschen zu blockieren. Stellen Sie abschließend sicher, dass der Einstellbereich der Passline-Höhe des Feeders perfekt mit Ihren Gesenkhöhen und der vorgeschalteten Richtausrüstung übereinstimmt.
A: Ein Zickzack-Vorschubgerät nutzt zweiachsige Bewegungen, um die Stanzpositionen zu versetzen. Es wird hauptsächlich bei Kreis- oder Scheibenstanzvorgängen verwendet, beispielsweise beim Blechlaminieren von Motoren. Durch den Wechsel der Zuführpositionen von Seite zu Seite wird die Materialausbeute maximiert und der Ausschuss erheblich reduziert, wodurch die Rohstoffausnutzung häufig um bis zu 14 % verbessert wird.
A: Ja, es kommt problemlos mit empfindlichen Oberflächen zurecht. Standard-Stahlrollen können durch spezielle Polyurethan- oder gummibeschichtete Rollen ersetzt werden. Diese maßgeschneiderten Beschichtungen bieten den nötigen Halt für eine präzise Zuführung und verhindern gleichzeitig Kratzer, Beschädigungen oder Schäden an vorlackierten, verzinkten und empfindlichen polierten Materialien.
A: Mechanische Entriegelungsmechanismen werden direkt von der Pressnocke angetrieben. Dies ermöglicht ein schnelleres und präziseres Timing der Pilotfreigabe. Dies ist für das Hochgeschwindigkeits-Folgepressen unbedingt erforderlich, wo die langsamere Reaktionszeit und die inhärente Verzögerung pneumatischer Luftventile zu Materialdesynchronisation und Zuführfehlern führen würden.
A: Zu den Standardzyklusoptionen gehören Vorschub vor dem Pressen, Pressen vor dem Vorschub und intermittierende Zuführung. Vorschub, bevor die Presse Material bewegt, bevor der Stößel absinkt. Durch Drücken vor dem Vorschub wird die Matrize aktiviert, bevor die Spule vorgeschoben wird. Intermittierende Vorgänge ermöglichen eine individuelle Zeitsteuerung basierend auf spezifischen Anforderungen an Folgeverbundwerkzeuge und -pressen.
