Die Wahl der richtigen H-Rahmen-Kraftpresse ist eine wichtige Entscheidung für jede Werkstatt oder Produktionslinie. Die richtige Presse beeinflusst Formgenauigkeit, Sicherheit, Effizienz und langfristige Betriebskosten. In diesem Leitfaden erklären wir Ihnen, wie Sie eine H-Rahmen-Presse basierend auf Tonnage, Rahmendesign, Anwendungen und Herstellerunterstützung auswählen. Ganz gleich, ob Sie sich mit schwerer Metallumformung, Lagermontage oder Präzisionsrichten befassen, dieser Artikel hilft Ihnen, Optionen klar zu bewerten und häufige Kauffehler zu vermeiden.
Bei der Auswahl eines Pressenrahmens kommt es nicht nur auf die Maschinenform an. Es wirkt sich direkt darauf aus, wie viel Kraft die Presse verarbeiten kann, wie genau jeder Vorgang ist, wie viel Stellfläche sie benötigt und wie gut sie im Laufe der Zeit arbeitet. Unter den gängigen Pressenkonstruktionen bietet die H-Rahmen-Presse ein ausgewogenes Verhältnis von Festigkeit, Stabilität und Vielseitigkeit, insbesondere im Vergleich zu C-Rahmen- und Vier-Säulen-Pressen.

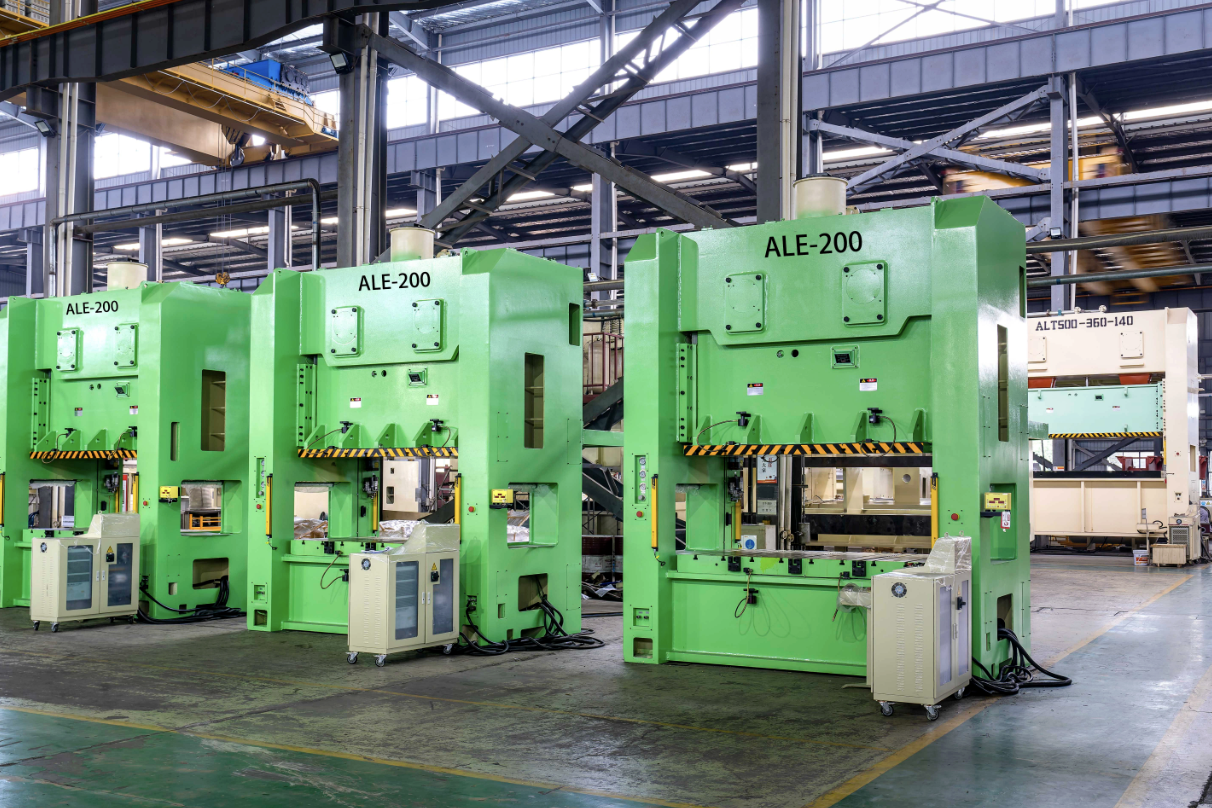

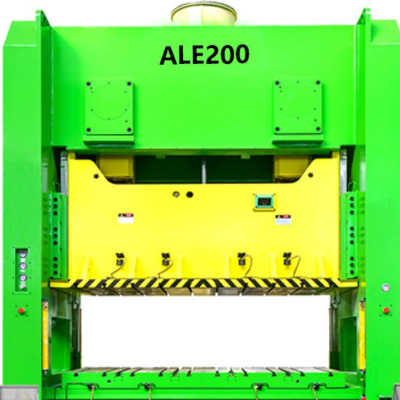

Eine H-Rahmen-Presse verwendet zwei vertikale Pfosten, die durch einen starren horizontalen Balken verbunden sind. Diese geschlossene Struktur hält den Rahmen während des Betriebs im Gleichgewicht und unterstützt die geradlinige Bewegung des Stößels. Im Gegensatz dazu verfügt eine C-Rahmen-Presse über ein offenes Design, das einen einfachen Zugang zum Arbeitsbereich ermöglicht, aber unter Last weniger strukturelle Unterstützung bietet.
H-Rahmen-Pressen sind für mittlere bis sehr hohe Tonnagen ausgelegt. Sie bewältigen schwere Lasten mit weniger Rahmenbelastung und längerfristiger Haltbarkeit. C-Rahmen-Pressen sind in der Regel auf leichtere Lasten beschränkt, und eine höhere Tonnage erhöht das Risiko einer Rahmenverbiegung oder -ermüdung.
| Funktion | H-Rahmen-Presse | C-Rahmen-Presse |
|---|---|---|
| Typische Tonnage | Mittel bis sehr hoch | Niedrig bis mittel |
| Strukturelle Stärke | Hoch | Beschränkt |
| Heavy-Duty-Eignung | Exzellent | Schlecht bis mäßig |
Aufgrund ihres symmetrischen Rahmendesigns widerstehen H-Rahmenpressen einer Durchbiegung effektiver. Die Kraft bleibt durch den Stößel und das Bett ausgerichtet, was dazu beiträgt, die Pressgenauigkeit aufrechtzuerhalten. C-Rahmen-Pressen neigen bei steigender Belastung dazu, sich auf der offenen Seite zu verbiegen, was mit der Zeit zu einer Verringerung der Präzision und der Werkzeuglebensdauer führen kann.
H-Rahmen-Pressen eignen sich am besten für Aufgaben wie das Richten von Wellen, das Pressen großer Lager, das Formen dicker Materialien und andere schwere Arbeiten. C-Rahmen-Pressen eignen sich besser für kleine Teile, leichte Montagearbeiten und Arbeiten, bei denen ein schneller Zugriff und häufiges Laden von Teilen erforderlich sind.
Viersäulenpressen nutzen vier Führungssäulen, um die Kraft gleichmäßig über einen großen Arbeitsbereich zu verteilen. Sie sind ideal für Anwendungen, die eine hohe Parallelität erfordern. H-Rahmen-Pressen konzentrieren die Kraft entlang einer starken Mittellinie und sind daher äußerst effektiv für geradlinige Pressaufgaben, bei denen konzentrierte Kraft erforderlich ist.
Viersäulenpressen erfordern in der Regel mehr Stellfläche und einen aufwändigeren Installationsprozess. H-Rahmen-Pressen zeichnen sich durch eine kompaktere Grundfläche und eine einfachere Installation aus, sodass sie sich leichter in Werkstätten oder Produktionslinien mit begrenztem Platz integrieren lassen.
Viersäulenpressen sind im Allgemeinen mit höheren Anschaffungskosten und mehr Komponenten verbunden, die ausgerichtet und gewartet werden müssen. H-Rahmen-Pressen sind in der Regel kostengünstiger, da sie weniger Führungsteile und einfachere Wartungsroutinen haben, was zur Reduzierung von Ausfallzeiten beiträgt.
| Faktor | H-Rahmen-Presse | Vier-Säulen-Presse |
|---|---|---|
| Stellfläche erforderlich | Mäßig | Groß |
| Komplexität der Installation | Niedrig | Hoch |
| Anschaffungskosten | Untere | Höher |
| Wartungsaufwand | Einfacher | Komplexer |
Eine H-Rahmenpresse ist eine gute Wahl für Vorgänge, die wiederholte Zyklen mit hoher Kraft erfordern. Sein starrer Rahmen behält die Ausrichtung auch bei kontinuierlicher starker Beanspruchung bei und macht ihn so zuverlässig für anspruchsvolle Industrieumgebungen.
Durch den großen Abstand zwischen den Ständern können H-Rahmen-Pressen problemlos große oder dicke Werkstücke verarbeiten. Dadurch eignen sie sich zum Richten von Blechen, zum Umformen schwerer Bauteile und zum Pressen übergroßer Teile.
H-Rahmen-Pressen üben Kraft in kontrollierter vertikaler Richtung mit minimaler seitlicher Belastung aus. Dies macht sie ideal für den Lagereinbau, Presssitzbaugruppen, das Richten von Wellen und andere Anwendungen, bei denen geradlinige Kraft und Genauigkeit von entscheidender Bedeutung sind.
Die Wahl einer H-Rahmen-Presse funktioniert am besten, wenn Sie die Entscheidung in klare Schritte unterteilen. Normalerweise beginnen wir mit der Kapazität, da die Tonnage definiert, was die Presse sicher und konsistent verarbeiten kann. Wenn Sie diesen Teil richtig ausführen, vermeiden Sie Schäden, Ausfallzeiten und spätere schlechte Ergebnisse.
Die Presstonnage beschreibt, wie viel Kraft die Maschine aufbringen kann. Eine Tonne entspricht etwa 2.000 Pfund Kraft. Es klingt einfach, aber echte Pressarbeiten bringen mehrere Variablen mit sich.
Die Materialstärke spielt eine große Rolle. Härtere oder dickere Materialien widerstehen der Kraft stärker. Auch das Werkzeugdesign ist wichtig. Eine kleine Kontaktfläche erfordert mehr Druck an derselben Stelle. Auch Hublänge und Pressgeschwindigkeit beeinflussen das Belastungsverhalten.
Eine Überlastung einer Presse führt schnell zu Problemen. Der Rahmen kann sich verbiegen. Dichtungen nutzen sich früh ab. Die Genauigkeit sinkt. Im Extremfall fallen Teile plötzlich aus. Sie kosten mehr, als von Anfang an die richtige Tonnage auszuwählen.
Verschiedene Aufgaben stellen ganz unterschiedliche Anforderungen an eine H-Rahmen-Presse. Wir empfehlen immer, die Kapazität an die schwierigste Aufgabe anzupassen, die Sie ausführen, und nicht an die einfachste.
Das Umformen und Biegen von Metall erfordert mit zunehmender Dicke eine höhere Tonnage
Das Richten von Wellen und Platten erfordert eine gleichmäßige Kraft über den gesamten Hub
Der Ein- und Ausbau von Lagern erfordert einen kontrollierten Druck, der oft höher ist als erwartet
Stanz- und Pressbaugruppen hängen von der Materialhärte und der Matrizengröße ab
| Anwendung | Typischer Tonnagebereich |
|---|---|
| Leichte Umformung oder Montage | 20T – 30T |
| Lagerarbeiten und Richten | 40T – 60T |
| Schwere Umformung und dicke Bleche | 80T – 150T |
| Industrielle Schwerlastaufgaben | 200T und höher |
Sie verhalten sich nicht alle gleich. Es ist besser, die Größe für die schwierigste Aufgabe zu wählen.
Die Wahl zusätzlicher Kapazität erhöht die Flexibilität. Dadurch läuft die Druckmaschine kühler und hält länger. Bei schwierigen Pressvorgängen haben die Bediener mehr Kontrolle.
Die meisten Werkstätten berechnen eine Sicherheitsmarge von 20–30 %. Dieser Rand schützt den Rahmen und das Hydrauliksystem. Es ermöglicht auch zukünftige Arbeiten, ohne dass Geräte ausgetauscht werden müssen.
Zu den gängigen Kapazitätsoptionen gehören:
20T für leichte Werkstattarbeiten
50T für allgemeine Wartungs- und Lagerarbeiten
100T für schweres Umformen und Richten
200T+ für die industrielle Produktion und dicke Materialien
Wir sehen oft, dass Käufer es bereuen, zu klein gewählt zu haben. Die wenigsten bereuen es, mehr Kapazität als geplant zu haben.
Viele Käufer konzentrieren sich auf die Presse selbst und übersehen das Gesamtbild. Kleine Fehler bei der Auswahl führen oft zu schlechter Leistung, höheren Kosten und einem vorzeitigen Austausch. Diese Probleme tauchen in Werkstätten und Fabriken immer wieder auf.
Dies ist das häufigste Problem, das wir sehen. Käufer berechnen die Tonnage anhand einer leichten Aufgabe. Dann beginnt die eigentliche Arbeit. Die Presse hat Probleme. Die Genauigkeit sinkt. Komponenten nutzen sich schnell ab. Die Härte des Materials verändert alles. Auch die Werkzeuggröße spielt eine Rolle. Eine Druckmaschine, die jeden Tag am Limit arbeitet, hält nie lange durch.
| Problem | Was passiert |
|---|---|
| Zu wenig Tonnage | Rahmenbelastung, langsame Zyklen |
| Läuft mit maximaler Belastung | Schnellerer Verschleiß, Undichtigkeiten |
| Keine Sicherheitsmarge | Begrenzte zukünftige Verwendung |
Normalerweise wird das Upgrade früher als geplant durchgeführt.
Viele Werkstätten wachsen. Jobs ändern sich. Neue Materialien kommen. Eine Druckmaschine, die nur für die heutige Arbeit ausgewählt wurde, wird morgen zum Engpass. Das Hinzufügen zusätzlicher Kapazität schafft Raum für Anpassungen. Es unterstützt später schwerere Teile und neue Werkzeuge. Wir bereuen es weniger, wenn Käufer zwei oder drei Schritte im Voraus planen.
Der niedrige Preis erregt Aufmerksamkeit. Oft verbergen sich Kompromisse bei der Rahmenstärke, der Hydraulik oder der Steuerung. Billigere Pressen können sich möglicherweise stärker biegen. Sie verlieren schneller an Genauigkeit. Die Wartungskosten steigen mit der Zeit leise an. Die anfänglichen Einsparungen verschwinden schnell, sobald die Ausfallzeit beginnt.
Eine H-Rahmen-Presse braucht noch Platz. Der Abstand der Pfosten, die Betthöhe und der Strich wirken sich alle auf das Layout aus. Manche Pressen sehen auf dem Papier kompakt aus. Auf dem Boden fühlen sie sich groß an. Auch die Macht ist wichtig. Hydraulikaggregate benötigen eine stabile Stromversorgung. Bei manuellen Systemen geht es um Geschwindigkeit und Einfachheit. Das Ignorieren dieser Details verlangsamt die Installation und den täglichen Betrieb.
Jede Presse muss irgendwann gewartet werden. Verschleiß der Dichtungen. Schläuche altern. Die Steuerung muss angepasst werden. Begrenzter Support führt dazu, dass kleine Probleme zu langen Verzögerungen führen. Die Verfügbarkeit von Ersatzteilen ist wichtiger als viele erwarten. Zuverlässige Hersteller halten Maschinen am Laufen. Schlechte Unterstützung lässt sie untätig bleiben.
Die Wahl einer H-Rahmen-Presse ist nur die halbe Entscheidung. Der Hersteller dahinter bestimmt Qualität, Konsistenz und langfristigen Wert. Wir sehen oft zuverlässige Druckmaschinen, die von Unternehmen mit umfassender Erfahrung, starken Ingenieurteams und nachgewiesener globaler Servicefähigkeit unterstützt werden.
Fertigungserfahrung prägt jeden Teil einer Presse. Rahmensteifigkeit, Schweißqualität, Bearbeitungsgenauigkeit und hydraulische Stabilität verbessern sich im Laufe der jahrzehntelangen Produktion.
Früh gegründete Hersteller verfügen in der Regel über eine stärkere Prozesskontrolle. Sie verstehen das Verhalten bei hoher Belastung. Sie wissen, wie Pressen in echten Fabriken versagen. Unternehmen wie KINGLAN, gegründet 1983, haben dieses Wissen durch kontinuierliche Produktions- und Technologieverbesserungen aufgebaut.
Langjährige Erfahrung unterstützt auch die Fertigung großer Tonnagen. Anlagen, die für schwere Pressen konzipiert sind, benötigen Höhe, Krankapazität und eine geeignete Prüfinfrastruktur. Diese Bedingungen können nicht über Nacht geschaffen werden.
Keine zwei Pressanwendungen sehen genau gleich aus. Starke Hersteller bieten ingenieurgetriebene Individualisierung statt fester Konfigurationen.
Die Anpassung kann Folgendes umfassen:
Rahmengröße und strukturelle Verstärkung
Hublänge und Schließhöhe
Steuerungssysteme und intelligente Software
Integration mit Fütterungssystemen oder Automatisierung
Ingenieurteams sind hier wichtig. Zum technischen Personal von KINGLAN gehören erfahrene Ingenieure und erfahrene Spezialisten, die die Planung der Pressenlinie, die Automatisierungsintegration und die Verbesserung der Produktionseffizienz unterstützen.
| Kundenspezifische Funktion | Praktischer Nutzen |
|---|---|
| Strukturelles Design | Bewältigt reale Lastbedingungen |
| Automatisierungsunterstützung | Verbessert die Ausgabekonsistenz |
| Steuerungssoftware | Erhöht die Sicherheit und Genauigkeit |
Jede Presse benötigt im Laufe ihrer Lebensdauer Wartung. Zylinder, Ventile, Dichtungen und elektrische Komponenten müssen irgendwann ausgetauscht werden.
Hersteller, die Pressen in großem Maßstab bauen, unterhalten in der Regel Ersatzteilsysteme. Sie unterstützen eine schnellere Lieferung und eine klarere Dokumentation. Die große Produktionsbasis und die standardisierte Fertigung von KINGLAN tragen dazu bei, eine langfristige Teileverfügbarkeit für verschiedene Pressenmodelle sicherzustellen.
Der eingeschränkte Zugang zu Ersatzteilen führt häufig zu langen Ausfallzeiten. Käufer spüren die Auswirkungen Jahre nach dem Kauf.
Zertifizierungen belegen Produktionsdisziplin. Sie bestätigen kontrollierte Prozesse statt einmaliger Builds.
Wichtige Standards sind:
Qualitätsmanagementsysteme nach ISO 9001
Exportkonformität und CE-bezogene Anforderungen
Eigene Inspektions- und Testverfahren
KINGLAN hat die ISO9001-Zertifizierung frühzeitig bestanden und agiert als nationales High-Tech-Unternehmen. Diese Standards unterstützen eine gleichbleibende Pressenqualität bei mechanischen Pressen von 25 bis 2400 Tonnen und zugehörigen Produktionslinien.
A: Ja. Sein symmetrischer Rahmen widersteht Durchbiegungen und sorgt so dafür, dass die Kraft ausgerichtet und die Genauigkeit unter Last stabil bleibt.
A: Hydraulische Pressen verwenden Pumpen und Ventile. Elektrohydraulische Modelle bieten zusätzlich eine Servosteuerung für bessere Energieeffizienz und Präzision.
A: Bei richtiger Dimensionierung und Wartung halten sie im industriellen Einsatz oft 15–20 Jahre oder länger.
Bei der Wahl einer H-Rahmen-Presse kommt es letztendlich darauf an, Kraft, Genauigkeit, Platzbedarf und langfristige Zuverlässigkeit in Einklang zu bringen. Wenn die Tonnage richtig dimensioniert ist und die Rahmenstruktur zu Ihren realen Anwendungen passt, wird der tägliche Betrieb reibungsloser, sicherer und vorhersehbarer. Vorausdenken – statt nur die heutige Aufgabe zu lösen – macht oft den größten Unterschied in der Druckmaschinenleistung und Lebensdauer.
Mit jahrzehntelanger Fertigungserfahrung Zhejiang Jinaolan Machine Tool Co., Ltd. unterstützt Benutzer über die Maschine selbst hinaus und bietet technische Einblicke, Anpassungen und einen stabilen Langzeitservice. Wenn Ihr Ziel eine konstante Produktion und zuverlässiges Hochleistungspressen ist, kann die Zusammenarbeit mit einem erfahrenen Druckmaschinenhersteller die Wahl der richtigen Ausrüstung in einen dauerhaften Produktionswert verwandeln.
