H-Frame-Power-Press-Systeme spielen eine entscheidende Rolle in der modernen Fertigung, aber die Wahl des richtigen Rahmendesigns ist nicht immer einfach. Viele Käufer vergleichen H-Rahmen-Pressen und C-Rahmen-Pressen, ohne vollständig zu verstehen, wie sich Struktur, Tonnage, Genauigkeit und Arbeitsraumanforderungen auf die tatsächlichen Produktionsergebnisse auswirken. In diesem Leitfaden erläutern wir die wichtigsten Unterschiede auf klare und praktische Weise. Wir helfen Ihnen bei der Entscheidung, welche Presse zu Ihren Materialien, Ihrer Bodenaufteilung, Ihren Sicherheitsanforderungen und Ihren langfristigen Produktionszielen passt – ohne unnötige Komplexität.
Eine hydraulische Pressmaschine ist eine Industriemaschine, die dazu dient, eine kontrollierte Druckkraft auf ein Material auszuüben. Es nutzt den Druck der Hydraulikflüssigkeit, um Teile zu formen, zu formen, zu pressen, zu biegen oder zusammenzubauen. Hersteller verlassen sich darauf, weil die Kraft gleichmäßig, gleichmäßig und gut kontrollierbar bleibt. Einfach ausgedrückt hilft es dabei, Rohstoffe präzise und effizient in nutzbare Komponenten umzuwandeln.
Hydraulische Pressen arbeiten nach dem Pascalschen Gesetz.
Hier ist die Idee:
Der auf eine eingeschlossene Flüssigkeit ausgeübte Druck verteilt sich gleichmäßig in alle Richtungen.
Eine kleine Kraft kann eine viel größere Kraft erzeugen.
Das System vervielfacht die Eingangskraft, ohne die Kontrolle zu verlieren.
In der Praxis:
Die Pumpe setzt Hydrauliköl unter Druck.
Das Öl drückt den Kolben.
Der Kolben treibt den Stößel nach unten.
Das Material wird gegen eine Matrize oder Arbeitsfläche gepresst.
Es ist leistungsstark, vorhersehbar und wiederholbar.
Hydraulische Pressen kommen in vielen Branchen zum Einsatz, da sie unterschiedliche Materialien und Kraftniveaus verarbeiten.
Zu den gängigen Anwendungen gehören:
Automobilbau – Stanzen, Umformen, Montage
Metallverarbeitung – Biegen, Richten, Tiefziehen
Elektrik und Elektronik – Komponentenpressen
Luft- und Raumfahrt – Präzisionsumformung von Strukturteilen
Haushaltsgeräte – Plattenformen und Teilemontage
Allgemeine Fertigung – Wartung und Werkstatteinsatz
Sie lassen sich problemlos skalieren, von kleinen Werkstätten bis hin zu automatisierten Produktionslinien.
Die Rahmenstruktur ist nicht nur die Form – sie definiert, wie sich die Presse unter Last verhält.
Das Rahmendesign beeinflusst:
Kraftverteilung über die Maschine
Durchbiegung bei Hochdruckbetrieb
Ausrichtung zwischen Stößel und Werkzeug
Bedienersicherheit und Maschinenstabilität

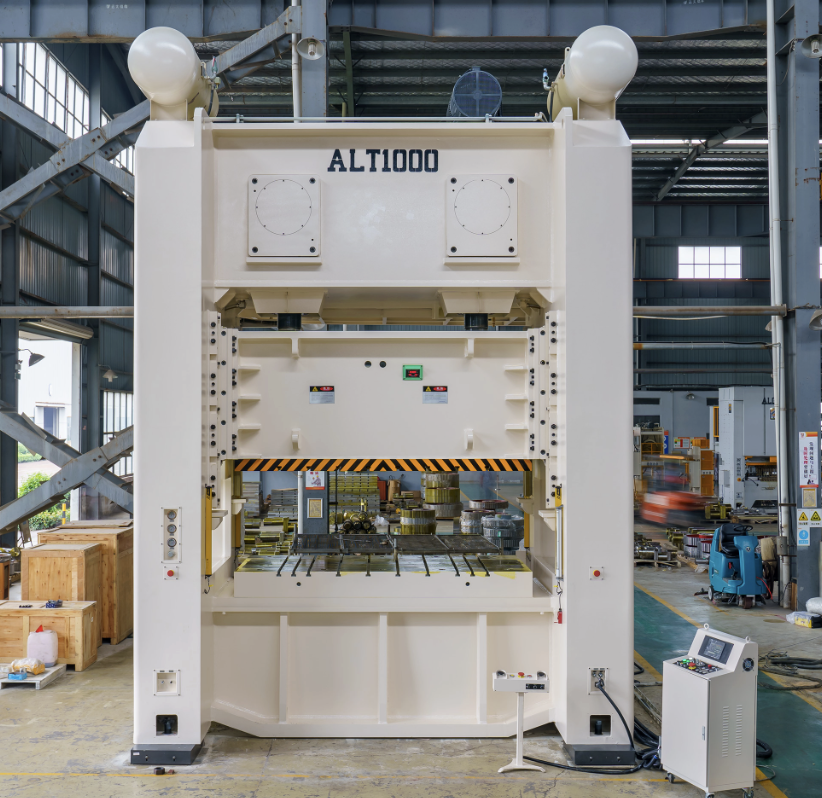

C-Rahmen-Pressen verwenden eine einsäulige Struktur mit offenem Hals. Es bietet klare Sicht und einfachen Zugang, aber der Rahmen kann sich unter Last verbiegen. H-Rahmen-Pressen basieren auf einer Doppelsäulen- oder Viersäulenkonstruktion. Es verteilt die Kraft gleichmäßig und hält den Rahmen stabil. Dieser Unterschied ist wichtig für Sicherheit und Präzision. Wenn die Last steigt, bleiben H-Rahmen ausgerichtet, während C-Rahmen sich leicht verbiegen können.
C-Rahmen-Pressen werden typischerweise für leichte Arbeiten eingesetzt. Sie übernehmen Aufgaben mit geringerem Gewicht wie Stanzen, Stanzen kleinerer Mengen und Umformen. H-Rahmen-Pressen sind für schwere Einsätze gebaut. Sie unterstützen eine viel höhere Tonnage und eine kontinuierliche Produktion. Wenn Ihr Prozess eine konstante Kraft bei hohen Lasten erfordert, sind sie die sicherere Wahl. Tonnageanforderungen entscheiden oft vor allen anderen Merkmalen über den Rahmen.
Die Rahmensteifigkeit wirkt sich direkt auf die Genauigkeit aus. Bei C-Rahmen-Pressen kann es zu Durchbiegungen kommen, wenn die Tonnage zunimmt. Diese Durchbiegung kann sich auf die Teiletoleranz und die Werkzeuglebensdauer auswirken. H-Rahmen-Pressen sind aufgrund ihrer symmetrischen Struktur biegefest. Sie halten die Ausrichtung unter Last aufrecht und tragen dazu bei, dass die Teile konsistent bleiben. Bei engen Toleranzen wird die Steifigkeit zum großen Vorteil.
C-Gestell-Pressen bieten dreiseitigen Zugang. Bediener schätzen es für schnelles Be- und Entladen und Werkzeugwechsel. Es beschleunigt die Einrichtung bei Kleinserienarbeiten. H-Rahmen-Pressen bieten normalerweise nur Zugang von vorne. Sie fühlen sich geschlossener an, aber die Automatisierung passt besser. Wenn Ergonomie wichtiger ist als Kraft, sind C-Rahmen oft die Lösung.
C-Rahmen-Pressen eignen sich für kompakte Werkstätten. Sie benötigen weniger Stellfläche und leichtere Fundamente. Die Installation bleibt einfach. H-Rahmen-Pressen erfordern mehr Platz und stärkere Fundamente. Sie eignen sich für große Produktionsflächen und feste Grundrisse. Eine frühzeitige Raumplanung vermeidet später kostspielige Änderungen.
C-Rahmen-Pressen kosten in der Regel weniger im Voraus. Der Wartungsaufwand bleibt aufgrund einfacherer Strukturen geringer. H-Rahmen-Pressen erfordern eine höhere Anfangsinvestition. Die Betriebskosten können steigen, aber die Leistung lässt sich besser skalieren. Die Wahl hängt vom Arbeitsaufwand ab, nicht nur vom Budget.
| Factor | C-Frame Press | H-Frame Press |
|---|---|---|
| Rahmendesign | Einspaltig | Zweisäulig / viersäulig |
| Typische Tonnage | Niedrig bis mittel | Mittel bis sehr hoch |
| Ablenkungsgefahr | Höher unter Last | Minimal |
| Zugang | Dreiseitig | Zugang von vorne |
| Platzbedarf | Kompakt | Größere Stellfläche |
| Kostenfokus | Vorne absenken | Höhere Leistung |
Der erste Schritt besteht darin, zu verstehen, wie viel Kraft Ihr Prozess benötigt. Normalerweise schätzen wir die Presskraft basierend auf Materialtyp, Dicke und Kontaktfläche. Es bleibt nicht lange kompliziert. Die meisten Lieferanten bestätigen die Berechnungen bei der Auswahl.
C-Rahmen-Pressen eignen sich gut für leichte bis mittlere Tonnagen. Sie arbeiten zuverlässig innerhalb der Nenngrenzen. Überfordern Sie Ihre Kapazitäten, und schon treten Probleme auf. Die Rahmendurchbiegung nimmt zu. Die Standzeit sinkt. Sicherheitsmargen schrumpfen.
H-Rahmen-Pressen bewältigen höhere Tonnagen komfortabler. Ihre ausgewogene Struktur verteilt die Kraft gleichmäßig. Es sorgt dafür, dass die Ausrichtung auch bei schweren oder wiederholten Presszyklen stabil bleibt.
Die Materialgröße spielt bei der Wahl der Druckmaschine eine große Rolle. Kleine Teile und dünne Materialien eignen sich für C-Rahmen-Pressen. Sie bieten einfaches Beladen und klare Sichtlinien. Der Aufbau bleibt schnell.
Große oder dicke Werkstücke verändern das Bild. H-Rahmen-Pressen unterstützen breitere Matrizen und höhere Werkzeugstapel. Außerdem vertragen sie ungleichmäßige Belastungen besser. Wenn das Werkzeuggewicht zunimmt, wird die Steifigkeit wichtiger als die Zugänglichkeit.
Die verfügbare Grundfläche schränkt die Möglichkeiten oft frühzeitig ein. C-Rahmen-Pressen eignen sich gut für kompakte Werkstätten. Sie lassen sich schnell installieren und benötigen selten spezielle Fundamente. Ein späteres Verschieben bleibt einfach.
H-Rahmen-Pressen benötigen mehr Platz. Sie benötigen außerdem stärkere Böden und eine feste Positionierung. Im Gegenzug unterstützen sie strukturierte Layouts und vorhersehbare Arbeitsabläufe. Kürzere Materialwege verbessern die Effizienz oft stärker als Geschwindigkeitssteigerungen.
Geringe Produktionsmengen begünstigen in der Regel C-Rahmen-Pressen. Die manuelle Bedienung fühlt sich natürlich an. Anpassungen erfolgen schnell. Die Bediener bleiben nah am Prozess.
Bei der Großserienproduktion werden H-Rahmen-Pressen eingesetzt. Sie lassen sich problemlos in automatisierte Linien integrieren. Förderer, Zuführer und Roboter lassen sich besser um den Rahmen herum ausrichten. Wenn es auf die Betriebszeit ankommt, spart ein automatisierungsfähiges Design jede Schicht Aufwand.
Sicherheit beginnt bereits beim Rahmendesign. C-Rahmen-Pressen bleiben sicher, wenn die Lasten unter Kontrolle bleiben. Überschreitet man Grenzen, steigt das Risiko schnell.
H-Rahmen-Pressen sorgen für eine höhere strukturelle Stabilität. Es reduziert Durchbiegung und unerwartete Bewegungen. Viele Branchen verlangen zudem Compliance-Zertifizierungen. Suchen Sie nach Pressen, die ISO-, CE- oder lokalen Sicherheitsstandards entsprechen.
| Auswahl Factor | C-Frame Pressen | H-Frame Pressen |
|---|---|---|
| Typischer Tonnagebereich | Niedrig bis mittel | Mittel bis sehr hoch |
| Unterstützung der Teilegröße | Klein bis mittel | Mittel bis groß |
| Platzbedarf | Kompakt | Größere Stellfläche |
| Automatisierungsfähigkeit | Beschränkt | Stark |
| Sicherheitsmarge | Lastempfindlich | Hohe Steifigkeit |
Beide Pressen benötigen eine grundlegende, regelmäßige Pflege. Wir überprüfen häufig Hydrauliköl, Dichtungen, Schläuche und Filter. Sauberes Öl hält den Druck stabil. Durch die Schmierung wird der Verschleiß an Schlitten und Stiften verringert.
C-Rahmen-Pressen sind wartungsfreundlicher. Sie haben weniger Strukturteile. H-Rahmen-Pressen benötigen etwas mehr Zeit. Zusätzliche Säulen und Führungen müssen überprüft werden. Dennoch bleiben Routinen einfach, wenn sie einmal festgelegt sind.
C-Rahmen-Pressen konzentrieren die Belastung auf den offenen Hals. Mit der Zeit kann es zu einer Verformung kommen. Zuerst treten Ausrichtungsprobleme auf. Der Werkzeugverschleiß nimmt schneller zu.
H-Rahmen-Pressen verteilen die Kraft auf zwei Seiten. Stress bleibt ausgeglichen. Verschleiß zeigt sich an Säulen, Buchsen und Führungsschienen. Sie bewältigen außermittige Lasten besser.
C-Rahmen-Pressen halten bei geringer Arbeitsbelastung lange. Sie eignen sich für Arbeitsplätze mit niedrigem Zyklus. Bei starker Beanspruchung verkürzt sich die Lebensdauer schnell.
H-Rahmen-Pressen eignen sich für kontinuierliches Arbeiten mit hoher Tonnage. Sie bewältigen lange Schichten besser. Die richtige Wartung verlängert die Lebensdauer auch bei anspruchsvoller Produktion.
A: Eine C-Rahmen-Presse funktioniert besser. Es benötigt weniger Stellfläche und ermöglicht einen einfachen Teilezugang.
A: Nicht wirklich. Es eignet sich für leichte bis mittlere Belastungen. Bei schwerer Arbeit besteht die Gefahr einer Rahmenverformung.
A: Oft ja. Seine starre Struktur kontrolliert die Ausrichtung bei hoher Tonnage.
A: C-Rahmen-Pressen. Sie haben weniger Komponenten und einfachere Inspektionen.
A: Materialstärke, Matrizengröße und Sicherheitsspielraum aufeinander abstimmen. Vermeiden Sie es, mit maximaler Kapazität zu laufen.
Die Wahl zwischen einer H-Rahmen-Presse und einer C-Rahmen-Presse hängt davon ab, wie Sie arbeiten, und nicht nur davon, was Sie produzieren. Leichte Aufgaben, schnelle Aufbauten und begrenzter Platz begünstigen oft C-Rahmen-Designs. Schwere Lasten, enge Toleranzen und automatisierungsfähige Linien sprechen in der Regel für H-Rahmen-Lösungen. Die richtige Abstimmung verbessert die Konsistenz, schützt die Werkzeuge und senkt die langfristigen Kosten.
