Viele Käufer konzentrieren sich bei der Anschaffung neuer Stanzgeräte ausschließlich auf die Tonnagekapazität. Sie ignorieren strukturelle Verformungen unter Last. Dieses Versehen führt direkt zu unerklärlichen Ausschussraten bei Teilen und treibt die Kosten für die Werkzeugwartung in die Höhe. Während des Prägezyklus kommt es zu Mikroverformungen entlang der Pressenstruktur. Diese mikroskopischen Bewegungen führen direkt am Aufprallpunkt zu einer Fehlausrichtung von Stempel und Matrize. Die unmittelbaren Folgen sind schlechte Maßhaltigkeit, übermäßige Gratbildung und stark beeinträchtigte Oberflächenqualität.

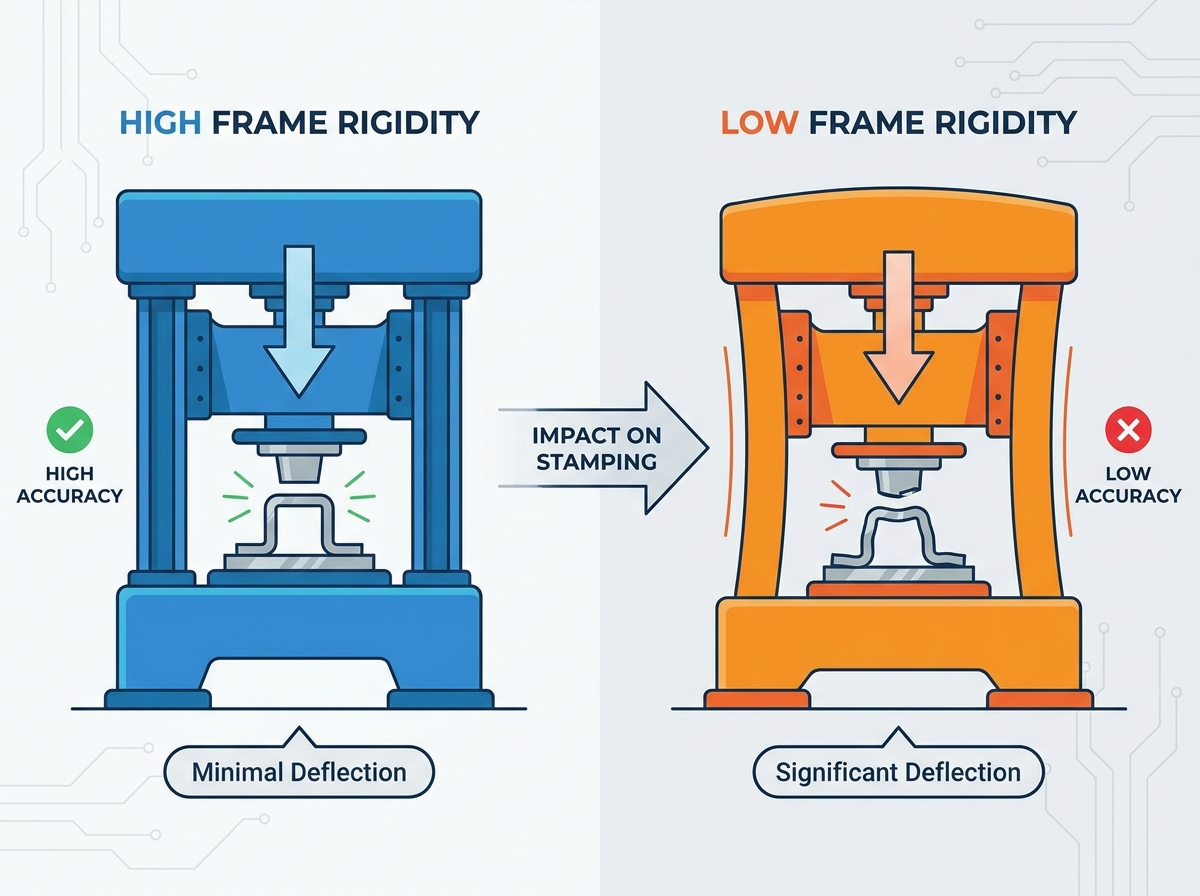

Die Bewertung der Rahmensteifigkeit einer Kraftpresse dient als absolute Grundlage für die Spezifikation einer Stanzmaschine. Die Tonnage bestimmt einfach die verfügbare Rohkraft. Die Rahmensteifigkeit bestimmt genau, wie genau Sie diese Kraft auf das Blech übertragen. Wir werden die Mechanismen der strukturellen Durchbiegung aufschlüsseln, verschiedene Rahmenarchitekturen bewerten und die Pressenkonstruktionen an spezifischen Produktionstoleranzen ausrichten, um Werkzeugverschleiß zu vermeiden.
Inhaltsverzeichnis
Steifigkeit über Tonnage: Die Tonnage bestimmt die verfügbare Kraft, aber die Rahmensteifigkeit bestimmt, wie genau diese Kraft angewendet wird. Eine übermäßige Durchbiegung beeinträchtigt selbst die präzisesten bearbeiteten Matrizen.
Die Rahmengeometrie bestimmt die Durchbiegungsprofile: Pressen mit C-Rahmen (Gap-Frame) leiden aufgrund der Ausladungstiefe naturgemäß unter einer Winkelverbiegung, während Pressen mit geraden Seiten (H-Rahmen) eine symmetrische Lastverteilung für hochpräzise Anwendungen bieten.
Direkte Auswirkung auf den ROI der Werkzeuge: Eine schlechte Rahmensteifigkeit beschleunigt den Matrizenverschleiß, verlängert die Wartungsintervalle und verstärkt die zerstörerischen Auswirkungen des Durchschlagens (umgekehrte Tonnage).
Anwendungsspezifische Spezifikation: Hochfeste Materialien, dicke Blechprägungen, Hochgeschwindigkeitsvorgänge und komplexe Folgeverbundwerkzeuge erfordern wesentlich höhere Steifigkeitsbasislinien als Standard-Stanzvorgänge.
Pressfestigkeit und Presssteifigkeit stellen in der Werkstatt zwei völlig unterschiedliche mechanische Eigenschaften dar. Die Presskraft verhindert ein katastrophales Versagen. Dadurch wird sichergestellt, dass die Maschine bei maximaler Belastung nicht reißt, bricht oder bricht. Die Presssteifigkeit widersteht einer elastischen Verformung. Es bestimmt genau, wie stark sich der Rahmen aus Gusseisen oder geschweißtem Stahl während des eigentlichen Stanzzyklus dehnt oder biegt. Durch Stempelkräfte verbiegen sich alle Metallrahmen. Man kann die Physik nicht aufhalten. Das technische Ziel besteht darin, diese Biegung zu kontrollieren und auf akzeptable Mikrometerwerte zu minimieren.
Die Belastung des Rahmens muss bewusst gering gehalten werden, um eine größtmögliche Steifigkeit zu erreichen. Ingenieure entwerfen Pressenrahmen mit massiven, überdimensionierten Querschnitten. Dieses zusätzliche Material verhindert nicht nur Bruch. Dadurch wird die elastische Verformung stark eingeschränkt. Hohe Steifigkeit verhindert Schäden am Pressenrahmen selbst. Es schützt außerdem die Kraftmechanismen, einschließlich der Kurbelwelle, der Lenkstockhebel und der Verbindungspunkte, vor der Aufnahme zerstörerischer kinetischer Energie. Wenn sich ein Rahmen übermäßig durchbiegt, blockieren die internen Antriebskomponenten, wodurch der schützende Ölfilm in den Lagern herausgedrückt wird und ein schneller Verschleiß der Bronze auftritt.
Die Durchbiegung erfolgt während eines Pressenhubs in zwei Hauptmodi. Die Parallelauslenkung ist die vertikale Dehnung des Rahmens. Die Rutsche und das Bett bleiben während dieser Strecke perfekt parallel. Unter der Stempelbelastung dehnt sich der gesamte Rahmen gleichmäßig aus. Diese vertikale Dehnung beeinflusst die Position des unteren Totpunkts (BDC). Das Werkzeug wird dadurch jedoch nicht aus der Geraden geneigt. Bediener können die parallele Durchbiegung häufig durch Anpassen der Schließhöhe ausgleichen.
Die Winkelauslenkung ist Gier oder Neigung. Der Schlitten und das Bett verlieren die Parallelität. Dies geschieht, wenn sich der Rahmen ungleichmäßig von vorne nach hinten oder von einer Seite zur anderen biegt. Die Winkelabweichung ist der größte Feind der Maßhaltigkeit. Es zerstört die Matrizenausrichtung sofort. Ein geneigter Stößel drückt den Stempel in einem starken Winkel in die Matrize. Dadurch entfällt der gleichmäßige Schnittabstand, der für einen sauberen Metallbruch erforderlich ist, was dazu führt, dass der Stempel die Matrizenwand zerkratzt und starke seitliche Kräfte erzeugt.
Eine äußerst steife Bett- und Polsteranordnung verhindert eine lokale Durchbiegung direkt unter dem Werkzeug. Das Bett muss die Polsterplatte tragen, ohne sich bei konzentrierter Belastung durchzubiegen. Ein sich verbiegendes Bett verformt den Matrizenschuh. Diese Verformung wirkt sich direkt auf das Stanzteil aus und führt zu verzogenen Rohlingen, ungleichmäßigen Prägetiefen und Rückfederungsschwankungen im gesamten Blech.
Ein massives, gut geripptes Bett sorgt für eine flache Bezugsebene. Diese Ebene bleibt während des gesamten Stanz-, Stanz- und Stanzzyklus stabil. Durch die richtige Polsterdicke werden die konzentrierten Stempellasten über eine größere Oberfläche verteilt. Es leitet diese Lasten gleichmäßig in die Ständer des Pressenrahmens ein. Dadurch wird verhindert, dass die Matrizenmitte bei schweren Umformvorgängen einsinkt. Überprüfen Sie bei der Bewertung einer Presse die Spezifikationen für die Durchbiegung des Bettes. Ein Standardmaßstab ist eine Durchbiegung von 0,0015 Zoll pro Fuß Bettlänge unter Volllast.
Die Maßhaltigkeit beruht ausschließlich auf der Toleranzkontrolle am unteren Ende des Hubs. Die Rahmendehnung wirkt sich direkt auf die Wiederholbarkeit des unteren Totpunkts aus. Um die Teilequalität aufrechtzuerhalten, muss der Stößel bei jedem einzelnen Hub genau die gleiche Position erreichen. Bei elastischer Dehnung verändert sich diese Endlage dynamisch in Abhängigkeit vom Materialwiderstand. Dehnt sich der Rahmen unter Belastung um 0,1 Millimeter, stoppt der Stempel 0,1 Millimeter vor seiner Solltiefe.
Die Steifigkeit gewährleistet eine konsistente BDC-Positionierung. Diese Konsistenz ist entscheidend für Präge- und Formtoleranzen. Beim Prägen muss der Stempel das Material in eine bestimmte, streng kontrollierte Form pressen. Jede Variation im Stößelweg verändert die endgültige Teiledicke. Ein starrer Rahmen gewährleistet, dass die aufgebrachte Kraft in eine Materialverformung und nicht in eine Maschinenverformung umgewandelt wird. Anlagen, die hochpräzise Elektronik- oder Luft- und Raumfahrtkomponenten stanzen, verwenden häufig lineare variable Differentialtransformatoren (LVDTs), um diese BDC-Wiederholbarkeit in Echtzeit zu überwachen.
Durch die Neigung des Rahmens werden die Schnittabstände während des Hubs dynamisch verändert. Eine Fehlausrichtung von Stempel und Matrize tritt in der Millisekunde auf, in der der Stempel das Material berührt. Ein Standard-Schnittspiel könnte zehn Prozent der Materialstärke betragen. Durch die Winkelauslenkung wird der Stempel seitlich verschoben. Auf der einen Seite sinkt das Spiel auf zwei Prozent und auf der gegenüberliegenden Seite steigt es auf achtzehn Prozent.
Diese Fehlausrichtung führt zu einer ungleichmäßigen Gratverteilung. Es kommt zu Abrissen an der Materialkante mit zu großem Spiel. Auf der straffen Seite kommt es zu sekundärem Scheren und Fressen. Die Kantenqualität lässt schnell nach, was den Bediener dazu zwingt, zusätzliche Entgratungsvorgänge durchzuführen. Ein starrer Rahmen sorgt für einen gleichmäßigen Abstand über den gesamten Stempelumfang.
Führen Sie die folgenden Schritte aus, um Probleme mit der Kantenqualität im Zusammenhang mit der Steifigkeit zu beheben:
Überprüfen Sie den gestanzten Rohling mit einem Mikrometer auf ungleichmäßige Grathöhen an den gegenüberliegenden Kanten.
Messen Sie den Matrizenabstand mit Fühlerlehren bei ruhendem Stößel und vergleichen Sie ihn dann mit den Verschleißmustern am Stempel.
Überprüfen Sie die Leistenabstände am Pressschlitten, um sicherzustellen, dass sich der Stößel vor dem Aufprall nicht seitlich verschiebt.
Montieren Sie Messuhren zwischen dem Bett und dem Schlitten, um die Winkelauslenkung während eines Zeitlupen-Testhubs unter Last zu messen.
Überprüfen Sie den Tonnagemonitor, um sicherzustellen, dass die Station die lokale Kapazität des Pressbetts nicht überschreitet.
Während des Schneidvorgangs bricht das Material heftig. Die Presse baut eine enorme Kraft auf, um den Stempel durch das hochfeste Metall zu drücken. Wenn das Material schließlich schert, sinkt der Widerstand sofort auf Null. Der gestreckte Pressenrahmen schnappt gewaltsam in seinen Ruhezustand zurück. Dies führt zu einem starken Durchschlagsstoß, der allgemein als „Reverse Tonnage“ bezeichnet wird.
Ein hochsteifer Rahmen absorbiert diese Stampfvibrationen effektiv. Massive Gusseisenkomponenten wie Meehanite enthalten Graphitflocken, die auf natürliche Weise die kinetische Energie dämpfen. Auch stark verrippte Stahlschweißkonstruktionen leiten diese Kraft ab. Dadurch werden Sekundärschäden an der Teileoberfläche gemindert. Es verhindert, dass der Stempel in das Material zurückprallt und Spuren hinterlässt. Die hervorragende Steifigkeit schützt die Pressenkomponenten außerdem vor zerstörerischen Stoßwellen, die Befestigungselemente lösen, Schweißnähte reißen und Hartmetall-Matrizenabschnitte zerbrechen.
Hochgeschwindigkeitsstanzvorgänge laufen mit Hunderten Hüben pro Minute ab. Diese hohe Geschwindigkeit verstärkt die Auswirkungen einer schlechten Steifigkeit exponentiell. Der Rahmen hat zwischen den Schlägen keine Zeit, sich zu beruhigen. Bei schneller dynamischer Belastung entstehen harmonische Schwingungen. Diese Vibrationen verstärken sich schnell, wenn der Rahmen nicht ausreichend steif ist.
Die außergewöhnliche strukturelle Steifigkeit verhindert, dass sich harmonische Schwingungen festsetzen. Es verhindert, dass die Maschine durch Vibrationen aus der Ausrichtung gerät. Hochgeschwindigkeitspressen erfordern spezielle Rahmenkonstruktionen, um diese dynamischen Kräfte zu bewältigen. Ohne hohe Steifigkeit zerstören Vibrationen die Teilekonsistenz und führen zu einer schnellen Ermüdung der Werkzeugkomponenten. Bediener werden feststellen, dass Teile aus der Toleranz geraten, wenn sich die Presse erwärmt und die Vibrationen die Laufabstände verändern.
Das C-Rahmen-Design bietet deutliche Vorteile bei der Zugänglichkeit in der Werkstatt. Bediener haben einen dreiseitigen Zugang zum Werkzeugbereich. Dies ermöglicht einen schnellen und effizienten Werkzeugwechsel. Es ermöglicht die einfache Integration automatisierter Fütterungsgeräte aus mehreren Blickwinkeln. Die strukturellen Nachteile sind jedoch erheblich. Die offene Front erzeugt einen massiven Freischwinger-Effekt.
Die Ausladungstiefe korreliert direkt mit diesem Cantilever-Effekt. Eine größere Halstiefe erhöht die Winkelverformung des Rahmens exponentiell. Die obere Hälfte des „C“ biegt sich bei starker Belastung nach oben und hinten. Der Stößel neigt sich vom Bediener weg. Diese Winkelabweichung erhöht die Prägevibration und führt dazu, dass der Stempel in einem Winkel in die Matrize eintritt. Dadurch sind C-Rahmen für hochpräzise Folgeschnittarbeiten mit engen Toleranzen ungeeignet. Sie sind am besten für leichte Ausblendungen oder Sekundäroperationen mit großzügigen Toleranzen reserviert.
Die Straight-Side-Architektur bietet eine robuste Lösung für anspruchsvolle Anwendungen. Das H-Rahmen-Design zeichnet sich durch eine symmetrische Struktur mit vier Säulen aus. Durch dieses geschlossene Design entfällt die offene Vorderseite des C-Rahmens vollständig. Die symmetrische Abstützung verhindert, dass sich der Rahmen nach hinten verbiegt. Es eliminiert effektiv Winkelabweichungen bei zentrierten Lasten.
Dieses Design bietet überlegene Festigkeit für Hochgeschwindigkeitsoperationen. Auch bei Betrieben mit hoher Tonnage ist diese Architektur erforderlich, um die Teilequalität aufrechtzuerhalten. Die vertikale Strecke bleibt vollkommen parallel. Der Stempel gelangt jedes Mal perfekt gerade in die Matrize. H-Rahmen-Pressen stellen den Industriestandard für Folgestanzen, schwere Umformung und hochpräzise Fertigung dar, bei der der Werkzeugschutz von größter Bedeutung ist.
Pressenrahmen nutzen entweder die Massivbauweise oder die Zugankerbauweise. Massive Guss- oder Schweißrahmen bieten Grundsteifigkeit für kleinere Tonnagen. Der gesamte Rahmen fungiert als eine einzige strukturelle Einheit. Vorgespannte Zugstangenkonstruktionen bieten eine höhere Steifigkeit für größere Pressen. Der Rahmen besteht aus einer separaten Krone, einem Bett und zwei Pfosten.
Massive Zugstangen aus Stahl halten diese vier Komponenten zusammen. Hydraulikmuttern spannen diese Zugstangen auf 150–200 % der Presskapazität vor. Durch diese Vorspannung werden die Ständer stark komprimiert. Der Rahmen dehnt sich erst, wenn die Stempelkraft die Vorspannkraft übersteigt. Dadurch wird die Rahmendehnung während des Standard-Stanzzyklus neutralisiert, sodass die BDC-Position auch bei maximaler Tonnage absolut stabil bleibt.
Strukturmerkmal | C-Rahmen (Gap Frame) | Gerade Seite (H-Rahmen) |
|---|---|---|
Ablenkungsprofil | Hohe Winkelauslenkung (Gieren/Neigen) bei hoher Belastung. | Nur Parallelablenkung; Keine Winkelneigung bei zentraler Belastung. |
Zugänglichkeit der Werkzeuge | Hervorragender dreiseitiger Zugang für manuelle oder automatische Zuführung. | Beschränkt auf vordere und hintere Fenster; erfordert eine präzise Ausrichtung des Vorschubs. |
Ideale Anwendung | Leichtes Stanzen, Ein-Stationen-Werkzeugbestückung, Sekundäroperationen. | Folgeverbundwerkzeuge, Schwerumformung, AHSS, Hochgeschwindigkeitsstanzen. |
Gesamtsteifigkeitsniveau | Niedrig bis mäßig, abhängig von der Halstiefe. | Extrem hoch durch symmetrische Vier-Säulen-Unterstützung. |
Außermittige Lasthandhabung | Arm; verdreht sich leicht unter asymmetrischen Kräften. | Exzellent; Der breite Schlitten und die 8-Punkt-Leisten verhindern ein Umkippen. |
Moderne Servopressentechnik steht im direkten Zusammenspiel mit der Rahmenkonstruktion. Servomotoren ermöglichen vollständig programmierbare Hubprofile. Bediener können die Stößelgeschwindigkeit genau im unteren Totpunkt verlangsamen. Dadurch wird der Durchschlagsstoß beim Materialbruch drastisch reduziert. Es verringert die dynamische Belastung der Maschine und des Werkzeugs.
Die Servotechnik ersetzt jedoch nicht die Notwendigkeit einer strukturellen Steifigkeit. Die Presse ist immer noch auf einen grundsätzlich starren Rahmen zur Führung der Werkzeuge angewiesen. Programmierbare Hübe können keine Winkelabweichung beheben, die durch eine schwache Rahmenbiegung unter Tonnage verursacht wird. Ein Servoantrieb gepaart mit einer überragenden Steifigkeit des Rahmens der Kraftpresse sorgt für höchste Maßhaltigkeit und verlängert die Lebensdauer der Matrizen erheblich. Der Rahmen stellt die physikalische Grundlage dar, während das Servo für die kinetische Steuerung sorgt.
Eine schlechte Steifigkeit führt zu erheblichen versteckten Kosten in der Produktion. Die seitliche Bewegung des Stempels rasiert die Matrize. Wenn der Stößel durch eine Winkelauslenkung geneigt wird, trifft der Stempel auf die Seite des Matrizenhohlraums, anstatt sauber durch die Mitte zu gelangen. Dieser Metall-auf-Metall-Kontakt führt zu Mikroausbrüchen an den Hartmetall-Schneidkanten. Die Werkzeuge verschlechtern sich schnell.
Dies erfordert ein häufigeres Schärfen im Werkzeugraum. Das Ziehen einer Matrize, das Zerlegen, das Schleifen der Abschnitte, das erneute Ausrichten auf die richtige Höhe und das erneute Einstellen des Werkzeugs erfordern enorme Arbeitsmengen. Die Gesamtlebensdauer der Matrizen verringert sich erheblich. Eine Matrize, die für eine Million Hübe ausgelegt ist, könnte bei zweihunderttausend Schlägen versagen. Durch die Maximierung der Rahmensteifigkeit bleibt der Stempel perfekt zentriert, wodurch teure Werkzeuge geschont und ungeplante Ausfallzeiten reduziert werden.
Eine übermäßige Durchbiegung des Rahmens schadet der Maschine selbst. Durch das Verdrehen und Biegen werden die internen mechanischen Komponenten ungleichmäßig abgenutzt. Gibs erfahren starken seitlichen Druck, wenn sich der Rahmen verformt. Gleitführungen verschleißen einseitig vorzeitig. Lager unterliegen während des Hubs einer asymmetrischen Belastung, wodurch Schmiermittel herausgedrückt wird und es zu Metall-zu-Metall-Kontakten kommt.
Dies führt zu einem vorzeitigen mechanischen Ausfall. Es entstehen Freiräume, die die Prägegenauigkeit weiter verringern. Ungeplante Ausfallzeiten nehmen zu, da Wartungsteams verschlissene Bronzeauskleidungen, Lenkstockverbindungen und Hauptlager austauschen. Ein starrer Rahmen sorgt dafür, dass alle beweglichen Teile perfekt ausgerichtet sind. Dies verlängert die Lebensdauer des gesamten mechanischen Systems und sorgt dafür, dass die Druckmaschine weiter produziert, anstatt gewartet zu werden.
Die Materialstärke bestimmt die erforderlichen Schnittkräfte. Fortschrittliche hochfeste Stähle (AHSS) erfordern zum Scheren eine enorme Kraft. Zugfestigkeiten von mehr als 1000 MPa sind bei modernen Automobilprägungen üblich. Diese Materialien geben nicht leicht nach. Sie bauen einen enormen Druck auf, bevor sie plötzlich zerbrechen.
Dadurch entsteht eine starke Durchschlagsenergie. Das Stanzen von AHSS erfordert eine unverhältnismäßig höhere Rahmensteifigkeit. Eine Standardpresse erleidet schwere Schäden durch umgekehrte Tonnage. Die Spezifikation der Ausrüstung für AHSS erfordert übergroße Rahmen, hochbelastbare Spurstangen und spezielle Stoßdämpfer. Die Grundsteifigkeit muss über den standardmäßigen Stanzanforderungen liegen, um die heftige Energiefreisetzung zu bewältigen, ohne die Presskrone zu zerstören.
Der Werkzeugtyp hat großen Einfluss auf die Rahmenauswahl. Bei Werkzeugen mit nur einer Station wird die Last normalerweise direkt unter dem Stößel zentriert. Folgeverbundmatrizen weisen eine starke außermittige Belastung auf. Das Material durchläuft mehrere Stationen gleichzeitig. Das Stechen, Prägen und Stanzen erfolgt an verschiedenen Enden der Matrize gleichzeitig.
Die Kräfte verteilen sich ungleichmäßig über den Schlitten. Diese Anwendungen erfordern die symmetrische Steifigkeit eines H-Rahmens. Ein C-Rahmen verdreht sich unter dieser außermittigen Belastung heftig. Der H-Rahmen verhindert ein Kippen des Stößels. Es stützt den Schlitten gleichmäßig über alle vier Ecken und stellt so sicher, dass jede Station gleichzeitig ihre Zieltiefe erreicht, ohne dass die Führungsstifte klemmen.
Bewerten Sie eine Presse anhand ihrer Fähigkeit, außermittige Lasten zu bewältigen. Die Länge des Schlittens spielt bei dieser Fähigkeit eine große Rolle. Ein längerer Schlitten verteilt außermittige Kräfte über einen größeren Bereich der Leisten. Ebenso wichtig ist das Design des Gibbings. Achtzackige Bronzeleisten begrenzen das Gleiten in alle seitlichen Richtungen.
Sie verhindern, dass sich der Stößel von vorne nach hinten oder von links nach rechts verschiebt. Die Gesamtsteifigkeit des Rahmens bestimmt den Erfolg des Gibbing-Systems. Wenn sich der Rahmen verbiegt, bewegen sich die Leisten mit und werden unbrauchbar. Hohe Steifigkeit in Kombination mit einer Acht-Punkt-Keilung bietet den ultimativen Schutz gegen außermittige Werkzeuglasten und hält den Schlitten jederzeit parallel zum Bett.
Pressenspezifikationen funktionieren nicht im luftleeren Raum. Die Rahmensteifigkeit arbeitet mit anderen mechanischen Eigenschaften zusammen, um gute Teile herzustellen. Der Gib-Spielraum muss eng bleiben. Die Antriebsart bestimmt die Geschwindigkeit des Aufpralls. Die Tonnage muss die Anwendungsanforderungen deutlich übertreffen.
Diese Synergie bestimmt die endgültige Ausgabequalität. Die Maßhaltigkeit hängt vom reibungslosen Zusammenspiel all dieser Faktoren ab. Oberflächenqualität und -konsistenz hängen von einem stabilen Untergrund ab. Die Bewertung einer Presse erfordert die Betrachtung des gesamten mechanischen Systems, beginnend mit dem Strukturrahmen.
Befolgen Sie diese Schritte, wenn Sie eine neue Druckmaschine angeben:
Berechnen Sie die maximal erforderliche Tonnage, einschließlich eines Sicherheitsfaktors von 20 % für Materialdickenschwankungen.
Bestimmen Sie mithilfe von Tonnagemonitoren die maximale außermittige Belastung, die von Ihrem komplexesten Folgeverbundwerkzeug erzeugt wird.
Wählen Sie eine Rahmenarchitektur (C-Rahmen oder H-Rahmen), die den Anforderungen an die außermittige Belastung entspricht.
Geben Sie eine Zugstangenkonstruktion an, wenn die Anwendung hochfeste Materialien oder starke Durchschlagserschütterungen erfordert.
Stellen Sie sicher, dass die Dicke des Betts und der Unterlage den Matrizenschuh tragen kann, ohne sich bei maximaler Tonnage zu verbiegen.
Überprüfen Sie das Profildesign, um sicherzustellen, dass es ausreichend seitlichen Halt für die Länge des Schlittens bietet.
Eine Überdosierung stellt in jeder Pressanlage ein großes Betriebsrisiko dar. Der Einsatz einer Presse mit 100 % ihrer Nennkapazität für die kontinuierliche Produktion führt zu einer übermäßigen Durchbiegung. Der Rahmen dehnt sich bei jedem einzelnen Hub bis zur maximalen Elastizitätsgrenze. Dadurch werden Werkzeuge zerstört und die Maschinenermüdung beschleunigt sich rapide.
Dimensionieren Sie die Druckmaschine entsprechend der Aufgabe. Die erforderliche Stanztonnage sollte zwischen 60 und 80 % der Nennkapazität der Maschine liegen. Dieser Puffer minimiert die Durchbiegung. Dadurch bleibt der Rahmen innerhalb seines steifsten Betriebsfensters. Die Erhöhung der Presskraft ist die einfachste und effektivste Möglichkeit, die effektive Steifigkeit in der Fertigung zu erhöhen.
Ein starrer Rahmen braucht ein stabiles Fundament, um richtig zu funktionieren. Eine unzureichende Installation zerstört sofort die strukturelle Integrität. Das Platzieren einer schweren Presse auf einem standardmäßigen 6-Zoll-Fabrikboden führt dazu, dass der Beton reißt. Mit der Zeit wird sich die Maschine ungleichmäßig setzen. Dadurch wird der Rahmen verdreht, bevor überhaupt ein einzelnes Teil bewegt wird.
Verwenden Sie geeignete Vibrationsisolationspads, um kinetische Energie sicher in den Boden abzuleiten. Richten Sie die Maschine präzise aus, indem Sie Präzisions-Maschinenwaagen auf dem Bett verwenden. Große Pressen benötigen Fundamente aus Stahlbeton. Tiefe Gruben mit speziellen Epoxidmörtel- und Betonmischungen isolieren die Stoßwellen vom Rest der Anlage. Eine starre Maschine benötigt einen stabilen Boden, um ihre Genauigkeit aufrechtzuerhalten.
Überprüfen Sie Ihre aktuellen Ausschussraten und untersuchen Sie Probleme mit der Kantenqualität, um mögliche Probleme mit der Rahmendurchbiegung zu identifizieren.
Überprüfen Sie Ihre Matrizenwartungsprotokolle auf Anzeichen von ungleichmäßigem Verschleiß, Mikroabplatzungen oder häufigem Schärfbedarf.
Berechnen Sie Ihre tatsächlichen Anforderungen an Tonnage und außermittige Belastung für alle aktiven Folgeverbundwerkzeuge.
Wenden Sie sich an einen Pressenhersteller, um Durchbiegungssimulationen für Ihr spezifisches Werkzeug durchzuführen, bevor Sie eine neue Ausrüstung kaufen.
Zhejiang Jinaolan Machine Tool wurde 1983 gegründet und entwickelt mechanische Pressen und integrierte Stanzlinienausrüstung, einschließlich Zuführsystemen, Matrizen und Transferlösungen. Mit Presskapazitäten von 25 bis 2.400 Tonnen unterstützt das Unternehmen Hersteller dabei, Rahmendesign, Automatisierung und Produktionsanforderungen an anspruchsvolle Stanzanwendungen anzupassen.
A: Die Ausladungstiefe erzeugt bei C-Rahmen-Pressen einen Auslegereffekt. Eine größere Ausladungstiefe vergrößert den nicht unterstützten Abschnitt des Rahmens. Dies führt zu einer exponentiell größeren Winkelverformung unter Belastung. Der Stößel neigt sich vom Bett weg, wodurch die Prägevibration zunimmt und die Werkzeugausrichtung beeinträchtigt wird.
A: Die Pressfestigkeit verhindert, dass der Rahmen bei maximaler Belastung dauerhaft bricht oder reißt. Die Presssteifigkeit verhindert, dass sich der Rahmen während des Hubs elastisch biegt oder dehnt. Eine Presse kann stark genug sein, um ein Brechen zu verhindern, aber es fehlt ihr die nötige Steifigkeit für präzises Prägen.
A: Die H-Form bietet symmetrischen Halt an allen vier Ecken der Rutsche. Diese geschlossene Struktur eliminiert die Winkelauslenkung, die bei C-Rahmen mit offener Vorderseite auftritt. Der Stößel bewegt sich perfekt parallel zum Bett und sorgt so für gleichmäßige Schnittabstände und eine präzise Wiederholbarkeit des unteren Totpunkts.
A: Aufgrund der geringen Steifigkeit kann sich der Stößel während des Prägezyklus seitlich verschieben. Dadurch wird der Stempel gezwungen, auf die Seite der Matrize zu schlagen. Der Metall-auf-Metall-Kontakt führt zu Mikroabplatzungen, die ein häufiges Schärfen erfordern und die Gesamtlebensdauer des Werkzeugs drastisch verkürzen.
A: Ein Durchschlagsschock tritt auf, wenn das gestanzte Material plötzlich bricht. Der Widerstand fällt sofort auf Null. Der Pressenrahmen, der unter starker Belastung gedehnt wurde, schnappt gewaltsam in seinen Ruhezustand zurück. Dies führt zu starker Umkehrtonnage und zerstörerischen Vibrationen.
A: AHSS besitzen eine extrem hohe Zugfestigkeit. Sie erfordern enorme Schneidkräfte und bauen einen enormen Druck auf, bevor sie brechen. Dadurch entsteht eine starke Durchschlagsenergie. Um diesen heftigen Stoß zu absorbieren, ohne mechanische Schäden zu erleiden oder an Genauigkeit zu verlieren, ist ein äußerst steifer Pressenrahmen erforderlich.
