Die Anschaffung einer Kraftpresse stellt einen hohen Investitionsaufwand dar, bei dem Präzision die Rentabilität bestimmt. Eine Überspezifikation der Ausrüstung verschwendet das zugewiesene Budget und erhöht die Anforderungen an die Anlage, während eine Unterspezifikation teure Werkzeuge zerstört, inakzeptable Ausschussraten verursacht und letztendlich die Produktion stoppt. Fertigungsumgebungen erfordern Geräte, die perfekt auf bestimmte Betriebsparameter abgestimmt sind.
Die Anpassung der Pressenkapazitäten an die Produktionsanforderungen umfasst weit mehr als nur die Betrachtung der Tonnage. Produktionsleiter und Fertigungsingenieure müssen eine komplexe Variablenmatrix bewerten, darunter Rahmensteifigkeit, Schlittengeschwindigkeit, Antriebsarchitektur und Materialeigenschaften wie Dicke und Zugfestigkeit. Wird die Pressengröße als einzige Entscheidungsgröße betrachtet, führt dies unweigerlich zu katastrophalen Anlagenausfällen oder schwerwiegenden betrieblichen Engpässen.
Dieser Bewertungsrahmen bietet einen systematischen Ansatz zur Abstimmung der Blechstanzanforderungen mit der richtigen Maschinenarchitektur. Durch die Analyse des Materialverhaltens, des Produktionsvolumens und der Anlagenbeschränkungen können Ingenieurteams Geräte spezifizieren, die eine gleichbleibende Teilequalität garantieren und die Langlebigkeit der Werkzeuge maximieren.
Inhaltsverzeichnis
Die Tonnage ist eine Basislinie, keine Schlussfolgerung: Bei der Berechnung der erforderlichen Stanzkapazität müssen die Scherfestigkeit des Materials, der Teileumfang und eine Sicherheitsmarge von 20 % berücksichtigt werden, um vorzeitigen Verschleiß der Presse zu verhindern.
Die Antriebsart bestimmt die Anwendung: Beim Hochgeschwindigkeitsschneiden dominieren mechanische Pressen, während hydraulische Pressen die für das Tiefziehen erforderliche Dauerkraft liefern.
Die Rahmensteifigkeit wirkt sich auf die Lebensdauer des Werkzeugs aus: Rahmen mit geraden Seiten bieten im Vergleich zu C-Rahmen eine höhere Durchbiegungsfestigkeit und senken so direkt die Kosten für die Werkzeugwartung bei Anwendungen mit hohen Toleranzen.
Die langfristige Wirtschaftlichkeit geht über die Maschine hinaus: Anforderungen an das Anlagenfundament, Automatisierungskompatibilität und Energieverbrauchsprofile haben großen Einfluss auf den langfristigen ROI.
Die Auswahl der geeigneten Ausrüstung beginnt mit einer gründlichen Analyse der Teile, die Sie herstellen möchten. Jede Eigenschaft des Rohmaterials und des fertigen Bauteils hat großen Einfluss auf die erforderlichen mechanischen Spezifikationen der Stanzausrüstung. Sie können eine Maschine nicht spezifizieren, ohne zuvor genau zu wissen, worauf sie treffen wird, wie schnell sie treffen muss und welche Toleranzen das endgültige Teil einhalten muss.
Die physikalischen Eigenschaften des Metalls bestimmen die Grundkraft, die erforderlich ist, um es zu verformen oder zu scheren. Unterschiedliche Materialien weisen stark unterschiedliche Scher- und Streckgrenzen auf. Das Stanzen von 1,8 mm dickem handelsüblichem Weichstahl erfordert ein vorhersehbares Kraftprofil. Der Versuch, 1,8 mm starken hochfesten Stahl (AHSS) oder Zweiphasenlegierungen zu verarbeiten, erfordert jedoch eine deutlich höhere Tonnage und eine enorme strukturelle Steifigkeit, um den extremen Verformungswiderstand des Materials zu überwinden.
Aluminium stellt ganz andere Herausforderungen dar. Obwohl Aluminium weicher ist und weniger Rohtonnage erfordert, neigt es bei Umformvorgängen zum Abrieb und zum Reißen. Oft sind spezielle Hubprofile und eine präzise Steuerung der Gleitgeschwindigkeit erforderlich, damit das Material ordnungsgemäß in den Hohlraum der Matrize fließen kann. Ingenieurteams müssen die maximale Materialstärke, maximale Zugfestigkeit und maximale Scherfestigkeit für alle aktuellen und zukünftigen Produktionsläufe dokumentieren, bevor sie Maschinen bewerten.
Materialtyp |
Typische Streckgrenze (MPa) |
Umformeigenschaften |
Auswirkungen auf die Presseanforderungen |
|---|---|---|---|
Kommerzieller Weichstahl |
150 - 250 |
Äußerst duktile, vorhersehbare Strömung |
Standardtonnage und Rahmensteifigkeit ausreichend. |
Aluminiumlegierungen (z. B. 6061) |
275 - 300 |
Neigt zum Abrieb und erfordert Schmierung |
Erfordert eine präzise Geschwindigkeitskontrolle, um ein Reißen zu verhindern. |
Fortschrittlicher hochfester Stahl (AHSS) |
500 - 1000+ |
Hohe Rückfederung, extreme Widerstandsfähigkeit |
Erfordert hohe Tonnage, starre Rahmen mit geraden Seiten und Stoßdämpfung. |
Edelstahl (z. B. 304) |
215 - 505 |
Verfestigt sich beim Umformen schnell |
Erfordert anhaltende Kraft und langsamere Ziehgeschwindigkeiten. |
Durchsatzanforderungen legen die erforderliche Betriebsgeschwindigkeit fest, gemessen in Hüben pro Minute (SPM). Bei kundenspezifischen Läufen mit geringem Volumen stehen schnelle Werkzeugwechsel, zugängliche Bettbereiche und Einrichtungsflexibilität im Vordergrund gegenüber reiner Geschwindigkeit. Umgekehrt erfordert die kontinuierliche Produktion hoher Stückzahlen eine Ausrüstung, die für einen schnellen, unterbrechungsfreien Zyklus und eine automatisierte Materialzuführung optimiert ist.
Schwere Umform- und Tiefziehvorgänge erfordern langsamere Geschwindigkeiten, typischerweise im Bereich von 10 bis 18 SPM. Diese langsamere Geschwindigkeit gibt dem Material genügend Zeit, sich zu dehnen und über den Stempel zu fließen, ohne zu brechen. Standardmäßige Hochgeschwindigkeitsschneidvorgänge laufen im Allgemeinen zwischen 125 und 250 SPM. Für Ultrahochgeschwindigkeits-Stanzanwendungen, wie zum Beispiel das Stanzen von Blechlamellen für Elektromotoren, können Spezialgeräte bis zu 1800 SPM erreichen. Der ständige Betrieb einer Maschine mit der absoluten Höchstgeschwindigkeit pro Minute führt zu einer vorzeitigen Beeinträchtigung der Kupplungs- und Bremssysteme. Daher spezifizieren Ingenieure in der Regel eine Maschine, die 20 % höhere Geschwindigkeiten als die Zielproduktionsrate erreichen kann.
Der vorgesehene Metallbearbeitungsbetrieb schränkt Ihre Ausstattungsmöglichkeiten ein. Beim Stanzen und Lochen wird das Metall abgeschert. Dies erfordert eine plötzliche, hohe Aufprallkraft genau am unteren Ende des Hubs. Das Prägen erfordert eine enorme Kraft über eine sehr kurze Strecke, um das Metall in eine bestimmte Form zu komprimieren. Dies erfordert eine extreme Steifigkeit des Rahmens, um ein Abwürgen der Presse zu verhindern.
Beim Tiefziehen ist ein anhaltender, gleichmäßiger Druck über einen langen Hub erforderlich, um das Metall in einen Formhohlraum zu ziehen, ohne Falten zu bilden oder die Seitenwände zu zerreißen. Das Folgestanzen, bei dem ein Metallstreifen durch mehrere Stationen in einem einzigen Gesenkblock geführt wird, erfordert außergewöhnliche Präzision. Die Maschine muss über alle Stationen gleichzeitig eine perfekte Ausrichtung gewährleisten, was äußerst steife Rahmen und eine präzise Integration der Vorschubsteuerung erfordert.
Fertigteiltoleranzen bestimmen direkt die erforderliche Präzision der Ausrüstung. Strenge Genauigkeitsanforderungen erfordern hochsteife Rahmen, die einer Durchbiegung unter Last standhalten. Wenn sich ein Rahmen durchbiegt, verlieren Stempel und Matrize ihre Ausrichtung. Selbst eine Fehlausrichtung von wenigen Tausendstel Zoll führt zu Teilen außerhalb der Toleranz, beschleunigtem Werkzeugverschleiß und übermäßigem Ausschuss.
Hochpräzise Anwendungen erfordern fortschrittliche Schlittenführungssysteme. Standard-Vierpunktleisten könnten für das einfache Stanzen ausreichen, aber Folgeverbundmatrizen mit engen Toleranzen erfordern Achtpunktführungssysteme, um während des gesamten Hubs eine strikte Parallelität zwischen dem Schlitten und dem Bett aufrechtzuerhalten. Kosteneffizientes Metallstanzen beruht auf der Minimierung des Ausschusses und der Verlängerung der Werkzeugwartungsintervalle, die beide stark von der inhärenten Genauigkeit und Steifigkeit der gewählten Maschine abhängen.

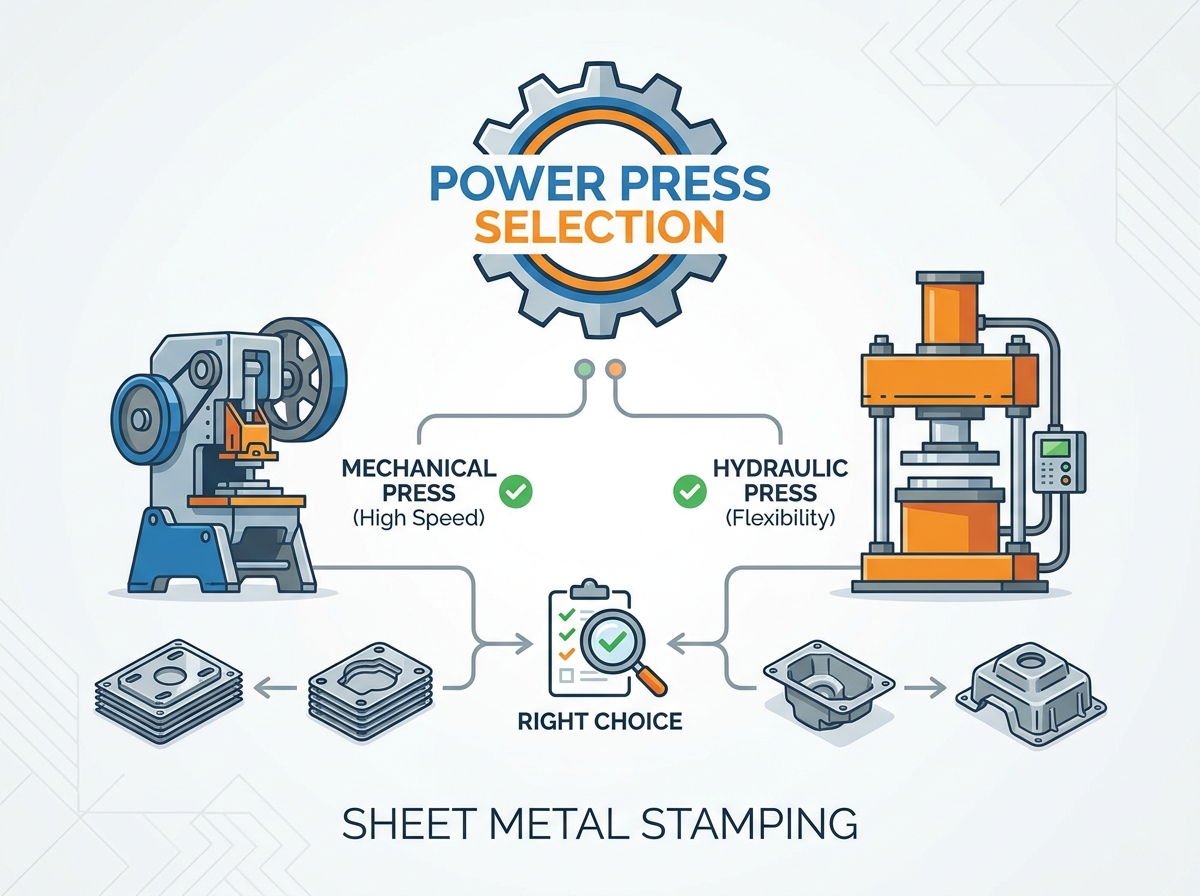

Das Antriebssystem bestimmt, wie Energie gespeichert, übertragen und auf das Werkstück aufgebracht wird. Um die Maschine an die spezifischen Anforderungen Ihrer Stanzvorgänge anzupassen, ist es wichtig, die Mechanik jedes Antriebstyps zu verstehen. Die Wahl der falschen Antriebsarchitektur ist die Garantie für Produktionsengpässe und vorzeitigen Geräteausfall.
Bei mechanischen Systemen dreht ein Elektromotor ein großes, schweres Schwungrad und speichert so kinetische Energie. Wenn der Bediener oder das Automatisierungssystem einen Hub einleitet, greift eine pneumatische oder hydraulische Kupplung und verbindet das rotierende Schwungrad mit einer Kurbelwelle oder Exzenterwelle. Diese Welle wandelt die Drehbewegung in die lineare Auf- und Abbewegung des Schlittens um. Eine Hochleistungsbremse stoppt den Schlitten am oberen Ende des Hubs, wenn die Kupplung ausgerückt wird.
Aufgrund ihrer schnellen Zykluszeiten und der zuverlässigen Energieversorgung dominieren diese Maschinen das Hochgeschwindigkeitsschneiden, Flachumformen und Folgeschnittverfahren. Die Standardkapazitäten liegen typischerweise zwischen 30 und 600 Tonnen. Die Hauptbeschränkung eines mechanischen Antriebs besteht darin, dass die maximale Nennkraft nur in der Nähe des unteren Totpunkts (BDC) des Hubs verfügbar ist. Wenn Ihr Betrieb eine hohe Tonnage weit oben im Hub erfordert, kommt es bei einer mechanischen Presse zum Stillstand. Darüber hinaus ist die Hublänge fest und die Schlittengeschwindigkeit kann nicht während des Hubs angepasst werden.
Hydrauliksysteme erzeugen Kraft durch Flüssigkeitsdruck. Ein Elektromotor treibt eine Hydraulikpumpe an, die unter Druck stehendes Öl in große, oben liegende Zylinder drückt. Der Druck gegen die Zylinderkolben treibt den Schlitten nach unten. Proportionalwegeventile steuern den Flüssigkeitsfluss und bestimmen die genaue Richtung und Geschwindigkeit des Hubs.
Diese Systeme zeichnen sich durch Tiefziehen, komplexe Formen und Anwendungen aus, die eine volle, maximale Tonnage über die gesamte Hublänge erfordern. Da die Kraft durch Flüssigkeitsdruck und nicht durch eine mechanische Verbindung erzeugt wird, ist die Hublänge vollständig einstellbar und die Presse kann nicht mechanisch überlastet werden. Allerdings arbeiten hydraulische Maschinen im Allgemeinen mit langsameren SPM als mechanische Gegenstücke. Sie bergen auch die Möglichkeit von Flüssigkeitslecks, erfordern Wärmetauscher, um das Öl kühl zu halten, und erfordern eine sorgfältige Wartung von Pumpen, Ventilen und Dichtungen.
Die Servotechnologie ersetzt das herkömmliche Schwungrad, die Kupplung und die Bremse durch einen Direktantriebsservomotor mit hohem Drehmoment, der direkt mit der Antriebswelle verbunden ist. Diese Architektur bietet absolute Kontrolle über die Position, Geschwindigkeit und Kraft des Schlittens in jedem Bruchteil eines Millimeters während des gesamten Hubs.
Servosysteme eignen sich ideal für hochpräzise Umformungen, die Verarbeitung komplexer Materialien wie AHSS und Anwendungen, die eine variable Gleitgeschwindigkeit erfordern. Bediener können komplexe Hubprofile programmieren. Beispielsweise kann sich der Schieber schnell dem Material nähern, während der eigentlichen Formungsphase drastisch verlangsamt werden, um ein Reißen zu verhindern, am Boden verweilen, um die Rückfederung des Materials zu verringern, und dann schnell zurückfahren. Sie können auch im Pendelmodus arbeiten und kurze Hübe ausführen, ohne zum oberen Totpunkt zurückzukehren, was die SPM für flache Umformungen massiv erhöht. Die größte Einschränkung besteht in den deutlich höheren Vorabinvestitionen und dem Bedarf an spezialisiertem Wartungspersonal, das in moderner Servoelektronik geschult ist.
Die Bewertung spezifischer Maschinenkonfigurationen erfordert die Übersetzung Ihrer Produktionskriterien in mechanische Spezifikationen. Dazu gehören präzise Berechnungen, ein umfassendes Verständnis der bautechnischen Grundlagen und eine realistische Einschätzung Ihres Werkzeugbestands.
Die Bestimmung der genauen Kraft, die zum Scheren oder Formen eines Teils erforderlich ist, verhindert einen katastrophalen Geräteausfall. Das Schätzen der Tonnage auf der Grundlage früherer Aufträge ist ein schneller Weg zu kaputten Kurbelwellen und zerbrochenen Matrizen. Für Schneid- und Stanzvorgänge lautet die Standardformel zur Berechnung der erforderlichen Kraft einfach: Schnittumfang × Materialdicke × Materialscherfestigkeit.
Diese Basisrechnung reicht jedoch nicht aus, um eine Kraftpresse zu spezifizieren . Ingenieure müssen die Abstreifkraft berücksichtigen. Wenn der Stempel durch das Metall dringt, umklammert das Material den Stempel fest. Die Kraft, die erforderlich ist, um den Stempel wieder aus dem Material herauszuziehen, trägt typischerweise 10 bis 20 % zum Gesamttonnagebedarf bei. Darüber hinaus sorgt die Anwendung eines standardmäßigen Sicherheitsfaktors von 20 % bis 30 % dafür, dass die Maschine innerhalb ihrer Grenzen komfortabel arbeitet, und beugt Motorbelastungen und struktureller Ermüdung vor.
Ein weiterer kritischer Faktor ist die „Reverse Tonnage“ oder der „Snap-Through Shock“. Wenn ein Stempel während eines schweren Stanzvorgangs hochfestes Material durchbricht, sendet die plötzliche Freisetzung der gespeicherten Energie eine heftige Stoßwelle zurück nach oben durch den Schlitten und den Rahmen. Übermäßige umgekehrte Tonnage zerstört Lager, reißt Rahmen und zersplittert Hartmetallwerkzeuge. Durch die Spezifikation einer Maschine mit ausreichender Masse, hochbelastbaren Spurstangen und spezifischen Stoßdämpfungsfähigkeiten wird diese zerstörerische Kraft gemildert.
Der Strukturrahmen muss massiven, wiederholten Kräften standhalten, ohne sich zu verbiegen oder zu verdrehen. Die beiden primären Rahmenarchitekturen bieten je nach Ihren betrieblichen Prioritäten deutliche Vorteile und erhebliche Kompromisse.
C-Rahmen-Maschinen verfügen über einen Rahmen in Form des Buchstabens „C“, wobei die Vorderseite und beide Seiten vollständig offen bleiben. Dieses Design bietet einen hervorragenden dreiseitigen Zugang für die manuelle Zuführung, einen einfachen Werkzeugwechsel und ist für breite oder ungünstig geformte Teile geeignet, die über das Bett hinausragen. Sie erfordern außerdem eine geringere Stellfläche in der Werkstatthalle und eignen sich daher ideal für überfüllte Einrichtungen.
Der entscheidende Kompromiss ist die Winkelabweichung. Unter schwerer Belastung neigt die offene Vorderseite des „C“ dazu, sich leicht zu öffnen – ein Phänomen, das in der Werkstatt als „Gähnen“ bekannt ist. Schon ein paar Tausendstel Zoll Gähnen bringen Stempel und Matrize aus der Ausrichtung. Diese Fehlausrichtung beschleunigt den Matrizenverschleiß, verursacht Grate an fertigen Teilen und beeinträchtigt die Genauigkeitsanforderungen bei Anwendungen mit hohen Toleranzen erheblich. C-Rahmen eignen sich am besten für leichtere Tonnagen, zentralbelastetes Stanzen und flaches Formen.
Rahmen mit geraden Seiten bestehen aus einem schweren Bett, einer oberen Krone und zwei vertikalen Seitenpfosten, die eine geschlossene „O“-Form bilden. Vier massive Zugstangen aus Stahl verlaufen vertikal durch die gesamte Baugruppe. Beim Einbau werden diese Zuganker erhitzt und die Muttern festgezogen. Wenn die Stäbe abkühlen und sich zusammenziehen, setzen sie den gesamten Rahmen einer massiven Kompression aus. Dieses vorgespannte Vier-Säulen-Stützsystem eliminiert praktisch eine Winkelabweichung.
Bei Maschinen mit geraden Seiten bleibt die Parallelität zwischen Schlitten und Bett auch bei maximaler außermittiger Belastung strikt erhalten. Sie sind für Anwendungen mit hoher Tonnage, Folgeschnittoperationen und alle Prozesse, die höchste Präzision erfordern, unbedingt erforderlich. Zu den Nachteilen gehören ein eingeschränkter Zugang zum Werkzeugbereich (normalerweise beschränkt auf die Vorder- und Heckfenster) und ein deutlich größerer Platzbedarf.
Die physikalischen Abmessungen bestimmen, ob eine bestimmte Matrize in die Maschine passt und funktioniert. Wenn Sie diese Abmessungen während der Spezifikationsphase außer Acht lassen, wird die Ausrüstung für Ihre vorhandenen Werkzeuge unbrauchbar.
Die Hublänge ist die Gesamtstrecke, die der Schlitten vom oberen Totpunkt (TDC) zum unteren Totpunkt (BDC) zurücklegt. Der Hub muss lang genug sein, um die Tiefe des geformten Teils freizugeben und ausreichend Platz für den automatischen Teileauswurf und die Materialzuführung zu bieten. Bei einem zu kurzen Hub kann das Teil nicht aus der Matrize entnommen werden.
Die Schließhöhe ist der Abstand von der Oberseite des Betts bis zur Unterseite des Schlittens, wenn der Hub am UT steht und die Schlitteneinstellung ganz oben ist. Dieses Maß bestimmt die maximale Höhe des Matrizenblocks, der installiert werden kann. Ingenieure müssen die Kompatibilität des Matrizenraums überprüfen und dabei die Dicke etwaiger Stützplatten oder Schnellmatrizenwechselsysteme berücksichtigen.
Die Bettgröße (Abmessungen von links nach rechts und von vorne nach hinten) muss den aktuellen Werkzeugabmessungen entsprechen und gleichzeitig Platz für zukünftige, potenziell größere Folgeverbundwerkzeuge bieten. Unterdimensionierte Betten führen zu einem Werkzeugüberhang. Wenn eine Matrize über das Bett hinausragt, führt dies zu ungleichmäßiger Belastung, starker Rahmenbeanspruchung und einer schnellen Verschlechterung der Gleitleisten.
Moderne Stanzbetriebe sind stark auf Automatisierung angewiesen, um eine kosteneffiziente Produktion zu erreichen. Eigenständige manuelle Pressen werden in Umgebungen mit hoher Produktion immer seltener eingesetzt. Die gewählte Maschine muss sich nahtlos in die Peripheriegeräte integrieren lassen.
Zuführsysteme, darunter Hochleistungs-Abwickler, angetriebene Richtmaschinen und servoangetriebene Coil-Zuführer, müssen perfekt mit dem Maschinenzyklus synchronisiert sein. Ingenieure müssen die Steuerungsarchitektur bewerten, um eine nahtlose Kommunikation zwischen dem Pressen-Encoder und der Zufuhrleitung sicherzustellen. Wenn der Zuführer Material schiebt, während die Matrize noch geschlossen ist, führt dies zu einem katastrophalen Absturz der Matrize.
Sekundäre Fähigkeiten bestimmen oft die endgültige Wahl der Ausrüstung. Vorprägungen helfen beim Auswerfen von Teilen aus der oberen Werkzeughälfte. Im Bett installierte Ziehkissen sorgen während des Tiefziehvorgangs für einen kontrollierten Aufwärtsdruck, um den Rohling flach zu halten und Faltenbildung zu verhindern. Erweiterte Setups erfordern möglicherweise die Integration mit In-Matrizen-Gewindeschneideinheiten, Teiletransfersystemen oder automatischen Abfallentsorgungsförderern. Die Ausrüstung muss über die notwendigen mechanischen Schnittstellen, pneumatischen Anschlüsse und Steuerlogik verfügen, um diese kritischen Funktionen zu unterstützen.
Bei der Spezifikation von Industriemaschinen muss der unmittelbare Kapitalaufwand gegen langfristige Betriebskennzahlen abgewogen werden. Ingenieurteams müssen bewerten, wie sich unterschiedliche Architekturen auf die Gesamtproduktionseffizienz und den Anlagenaufwand auswirken.
Standardmechanische Konfigurationen stellen im Vergleich zu fortschrittlichen servogetriebenen Alternativen einen geringeren Anfangsinvestitionsaufwand dar. Für das gezielte Stanzen großer Stückzahlen einfacher Teile aus Baustahl sorgt ein mechanischer Aufbau für eine schnelle und zuverlässige Ausgabe. Die Servotechnik bietet jedoch eine unübertroffene Vielseitigkeit. Die Möglichkeit, exakte Hubprofile zu programmieren, reduziert die Ausschussquote bei komplexen Materialien, minimiert sekundäre Endbearbeitungsvorgänge und ermöglicht es einer einzigen Maschine, Aufgaben auszuführen, die andernfalls mehrere dedizierte Maschinen erfordern würden. Die höheren Anschaffungskosten einer Servopresse werden häufig durch den Wegfall nachgelagerter Verarbeitungsschritte ausgeglichen.
Unterschiedliche Antriebssysteme weisen unterschiedliche Energieverbrauchseigenschaften auf. Ein mechanisches Schwungrad bezieht kontinuierlich Energie, um seine Rotationsmasse aufrechtzuerhalten, selbst im Leerlauf zwischen Hüben oder beim Werkzeugwechsel. Im Gegensatz dazu nutzen Hydraulik- und Servosysteme die Leistung bei Bedarf und verbrauchen nur während des eigentlichen Formhubs einen erheblichen Strom. Betriebe mit strengen Energieverbrauchszielen müssen diese Profile anhand ihrer spezifischen Produktionspläne bewerten. Servopressen verfügen häufig über Energierückgewinnungssysteme, die Bremsenergie in Kondensatorbänken speichern, um sie beim nächsten Hub zu nutzen, wodurch der Spitzenleistungsbedarf erheblich gesenkt wird.
Die Werkzeugbestückung stellt einen enormen laufenden Kostenfaktor beim Metallstanzen dar. Hochwertige progressive Hartmetallmatrizen können Zehntausende oder Hunderttausende Dollar kosten. Die Investition in einen hochsteifen Rahmen mit geraden Seiten erfordert einen höheren Anfangsaufwand als ein vergleichbarer C-Rahmen. Durch den Wegfall der Winkelabweichung wird jedoch der Verschleiß an Stempeln und Matrizen drastisch reduziert. Durch die Verlängerung der Intervalle zwischen dem Schärfen der Matrizen und der Wartung werden die höheren Erstausrüstungskosten schnell ausgeglichen, insbesondere bei Anwendungen mit hohem Volumen oder hohen Toleranzen.
Die Installation schwerer Industriemaschinen bringt erhebliche logistische und sicherheitstechnische Herausforderungen mit sich. Das Ignorieren von Anlagenbeschränkungen während der Spezifikationsphase führt zu massiven Kostenüberschreitungen, strukturellen Schäden und verzögerter Inbetriebnahme.
Geräte mit hoher Tonnage können nicht einfach auf einem standardmäßigen 15 cm dicken Betonboden platziert werden. Die im Betrieb entstehenden dynamischen Kräfte erfordern spezielle Fundamente. In Anlagen müssen häufig Bodentragfähigkeitstests durchgeführt sowie stark bewehrte Betongruben ausgehoben und gegossen werden, die auf die spezifischen dynamischen Belastungen der Maschine ausgelegt sind. Darüber hinaus müssen Ingenieure schwingungsdämpfende Halterungen oder Isolationspolster festlegen, um zu verhindern, dass Stoßwellen die Gebäudestruktur beschädigen, benachbarte Böden reißen oder in der Nähe befindliche Präzisionsbearbeitungsgeräte beeinträchtigen.
Der Betrieb schwerer Stanzmaschinen birgt erhebliche Sicherheitsrisiken. Alle Geräte müssen den Standards OSHA 1910.217 und ANSI B11.1 strikt entsprechen. Die Spezifikationen müssen die Zuverlässigkeit der Steuerung umfassen und sicherstellen, dass der Ausfall einer einzelnen Komponente im Steuerungssystem nicht zu einem unbeabsichtigten Hub führt. Zu den erforderlichen Sicherheitsintegrationen gehören Lichtvorhänge, Zweihand-Bedienkonsolen, physische Perimeterschutzvorrichtungen und hochbelastbare mechanische Schiebeschlösser (Sicherheitsblöcke) für Werkzeugwartungsverfahren.
Ausfallzeiten zerstören Produktionspläne. Der Kauf unbekannter Marken oder nicht unterstützter Geräte birgt erhebliche Risiken hinsichtlich der Teileverfügbarkeit. Technikteams müssen sicherstellen, dass wichtige Austauschkomponenten – wie pneumatische Kupplungsscheiben, Bremsbeläge, hydraulische Dichtungen, Nocken-Endschalter und Antriebsmotoren – leicht zugänglich sind. Die Partnerschaft mit etablierten Herstellern garantiert den Zugang zu technischem Support und standardisierten Komponenten und minimiert die Dauer wartungsbedingter Ausfälle.
Die Auswahl der richtigen Ausrüstung ist eine kalkulierte Schnittstelle zwischen Materialdicke, vorgesehenem Betrieb, strengen Genauigkeitsanforderungen und erwartetem Produktionsvolumen. Es gibt keine universelle Lösung; Der Erfolg hängt vollständig von der Anpassung der mechanischen Fähigkeiten an spezifische technische Anforderungen und Anlagenbeschränkungen ab.
Um durch diesen komplexen Spezifikationsprozess zu navigieren, befolgen Sie die folgenden umsetzbaren nächsten Schritte:
Überprüfen Sie Ihren aktuellen und geplanten Werkzeugbestand, um die genauen Anforderungen an Schließhöhe, Hublänge und Bettgröße zu dokumentieren, bevor Sie sich die Maschinenspezifikationen ansehen.
Berechnen Sie die maximale Tonnage, die für Ihr dickstes und höchstfestes Material benötigt wird, und berücksichtigen Sie dabei strikt eine Sicherheitsmarge von 20 % und die Abziehkraft.
Beurteilen Sie die Bodentragfähigkeit Ihrer Anlage, den Freiraum des Laufkrans und die verfügbare Stromversorgung, um inkompatible Maschinengrößen frühzeitig im Prozess auszuschließen.
Wenden Sie sich direkt an einen Anwendungstechniker, um eine individuelle Leistungsprüfung durchzuführen und sicherzustellen, dass der von Ihnen gewählte Antriebstyp und die Rahmenarchitektur mit Ihren spezifischen Umformvorgängen übereinstimmen.
Zhejiang Jinaolan Machine Tool wurde 1983 gegründet und stellt mechanische Pressen und integrierte Stanzlinienausrüstung her, darunter Zuführsysteme, Matrizen und Transferlösungen. Mit mechanischen Presskapazitäten von 25 bis 2.400 Tonnen unterstützt das Unternehmen Hersteller bei der Suche nach koordinierten Lösungen für automatisierte und präzise Metallstanzanwendungen.
A: Berechnen Sie die erforderliche Schnittkraft, indem Sie den Gesamtumfang des Schnitts mit der Materialdicke und der Scherfestigkeit des Materials multiplizieren. Addieren Sie 10 bis 20 % für die Abstreifkraft und wenden Sie dann einen Sicherheitsfaktor von 20 bis 30 % an, um die endgültig erforderliche Tonnage zu bestimmen. Dadurch wird sichergestellt, dass die Maschine während des Betriebs nicht überlastet wird.
A: Eine mechanische Maschine verwendet ein motorbetriebenes Schwungrad und eine Kupplung, um eine Kurbelwelle anzutreiben, die hohe Geschwindigkeiten, aber maximale Kraft nur am unteren Ende des Hubs liefert. Eine hydraulische Maschine nutzt Flüssigkeitsdruck und Zylinder und bietet langsamere Geschwindigkeiten, liefert aber über die gesamte Hublänge die volle, einstellbare Kraft.
A: Die Geschwindigkeiten variieren stark je nach Anwendung und Design. Schwere Umformvorgänge können mit 10 bis 18 Hüben pro Minute (SPM) ausgeführt werden. Das Standard-Hochgeschwindigkeits-Blanking erfolgt typischerweise zwischen 125 und 250 SPM. Spezialisierte Ultrahochgeschwindigkeitsmaschinen für kleine Komponenten können bis zu 1800 SPM erreichen.
A: Rahmen mit geraden Seiten verfügen über eine Vier-Säulen-Stütze, die eine Winkelauslenkung (Gähnen) bei schwerer Last praktisch verhindert. Diese überragende Steifigkeit sorgt für eine strikte Ausrichtung zwischen Stempel und Matrize, verlängert die Lebensdauer des Werkzeugs und gewährleistet eine hohe Präzision. C-Rahmen bieten einen besseren Zugang, verbiegen sich jedoch bei starkem Stampfen.
A: Während dies mit fortschrittlicher Servotechnologie möglich ist, ist dies mit Standardausrüstung mechanisch schwierig. Das Stanzen erfordert eine hohe Schlagkraft am unteren Ende des Hubs (ideal für mechanische Verfahren), während das Tiefziehen einen langsameren, anhaltenden Druck über einen langen Hub erfordert (ideal für hydraulische Verfahren).
A: Dickere Materialien erfordern exponentiell mehr Kraft zum Scheren oder Formen. Eine größere Materialstärke erfordert eine höhere Tonnagekapazität, einen steiferen Rahmen, um die erhöhte Belastung ohne Durchbiegung zu bewältigen, und möglicherweise einen anderen Antriebstyp, um den Materialfluss und den Durchschlagsstoß zu bewältigen.
A: Beim Stanzen tritt eine umgekehrte Tonnage oder ein Durchschlagstoß auf, wenn der Stempel das Material durchbricht. Die plötzliche Freisetzung des aufgebauten Drucks sendet eine heftige Stoßwelle zurück durch den Rahmen und das Antriebssystem der Maschine. Übermäßige Umkehrtonnage führt zu schwerer struktureller Ermüdung und vorzeitigem Komponentenversagen.
