Eine Unterschätzung der Pressentonnage führt zu katastrophalen Anlagenausfällen, gebrochenen Spurstangen und zerbrochenen Werkzeugen, während eine Überschätzung zu unnötigen Kapitalausgaben für übergroße Maschinen führt. Modernes Stanzen beinhaltet komplexe Variablen – Advanced High-Strength Steels (AHSS), progressive Gesenkstationen und unterschiedliche Scherwinkel – sodass grundlegende theoretische Berechnungen für eine sichere, kontinuierliche Produktion nicht ausreichen. Entwicklungsteams sind in der Fertigung jeden Tag mit engen Toleranzen und anspruchsvollen Materialeigenschaften konfrontiert. Sich auf Vermutungen zu verlassen führt zur Zerstörung von Maschinen und zum Stillstand von Fließbändern.
Um die Ausrüstung zu schützen und die Qualität der Teile sicherzustellen, müssen Ingenieurs- und Beschaffungsteams einen systematischen Ansatz zur Berechnung der Kraftpressentonnage anwenden und dabei Vorgangstypen, Materialeigenschaften, Sicherheitsmargen und Pressenenergiekurven berücksichtigen. Eine genaue Lastbewertung verhindert Rahmenverformungen und Werkzeugschäden. In diesem Leitfaden werden die genauen Methoden aufgeschlüsselt, die erforderlich sind, um Ihre Stanzvorgänge richtig zu dimensionieren und Ihre Produktion ohne Unterbrechung am Laufen zu halten.
Inhaltsverzeichnis
Die Grundformel: Die Schneidkraft wird im Wesentlichen von der Scherfestigkeit, der Dicke und dem gesamten Schnittumfang des Materials bestimmt, muss jedoch an die Werkzeugscherung angepasst werden.
Die 30 %-Regel: Der Branchenstandard schreibt vor, dass vor der Auswahl einer Standardgröße einer mechanischen Presse eine Sicherheitsmarge von mindestens 30 % zur berechneten Gesamttonnage hinzugerechnet werden muss.
Kraft vs. Energie: Tonnage (Kraft) ist nur die halbe Gleichung; Mechanische Pressen müssen außerdem über die erforderliche Schwungradenergie verfügen, um diese Kraft über den erforderlichen Arbeitsweg aufrechtzuerhalten.
Komplexität der progressiven Matrize: Die Gesamttonnage beim progressiven Stanzen muss gleichzeitige Vorgänge, außermittige Belastung und Durchschlagsstoß (umgekehrte Tonnage) berücksichtigen.
Betreiber müssen den entscheidenden Unterschied zwischen erforderlicher Last und Nennkapazität verstehen. Die erforderliche Tonnage ist die Spitzenlast, die für den jeweiligen Stanzvorgang erforderlich ist. Diese Kraft schneidet, verbiegt oder formt das Metallteil. Die Presstonnage ist die maximale Spitzenlast, die die Maschine ohne strukturelle Schäden sicher liefern kann. Diese beiden Zahlen sind nicht austauschbar. Eine für 200 Tonnen ausgelegte Maschine kann eine erforderliche Last von 200 Tonnen nicht dauerhaft ohne starken Verschleiß betreiben. Sie müssen die erforderliche Kraft genau berechnen, um sie an eine ordnungsgemäß herabgesetzte Maschinenkapazität anzupassen. Der tägliche Betrieb einer Presse mit absoluter Höchstleistung garantiert einen vorzeitigen Komponentenausfall.
Eine Überschreitung der Presskapazität führt zu einer übermäßigen Durchbiegung von Bett und Stößel. Metallrahmen verbiegen sich unter extremer Belastung. Diese Durchbiegung führt zu vorzeitigem Werkzeugverschleiß und zu Teilen, die außerhalb der Toleranz liegen. Stempel stimmen während des Hubs nicht mit den Matrizen überein. Durch die entstehende Reibung wird das Werkzeug sofort stumpf und es kommt zu starkem Abrieb an den Schneidkanten. Starke Überlastungen führen zu einem katastrophalen Ausfall der Kurbelwelle. Spurstangen brechen unter der enormen Zugbeanspruchung, was aus einem routinemäßigen Produktionslauf eine riesige Reparaturaufgabe macht. Durch genaue Berechnungen bleibt die aufgebrachte Kraft innerhalb der elastischen Grenzen des Pressenrahmens. Dadurch wird die Lebensdauer der Matrize verlängert, strenge Teileabmessungen eingehalten und der Stößel bleibt perfekt parallel zur Aufspannplatte.
Blanking-Vorgänge führen zu plötzlichen Lastfreisetzungen. Der Stempel baut einen enormen Druck auf, bevor das Material schließlich bricht. Dieser plötzliche Bruch setzt gespeicherte Energie sofort frei. Wir nennen diesen Snap-Through-Schock oder Reverse-Tonnage. Unberechnete umgekehrte Tonnage zerstört Presslager und Verbindungen. Der Widder ruckt heftig nach unten und prallt dann zurück. Diese Stoßwelle breitet sich durch die gesamte Maschinenarchitektur aus, löst Schrauben und lässt Gussteile reißen. Die Berechnung der Vorwärtsschnittkraft hilft dabei, den resultierenden Rückwärtsstoß vorherzusagen. Ingenieure können dann Dämpfungslösungen implementieren, um die Ausrüstung zu schützen und die Lebensdauer des Antriebsstrangs der Presse zu verlängern.
Die genaue Dimensionierung einer Presse verhindert eine Überspezifikation der Ausrüstung. Der Kauf einer 600-Tonnen-Presse für einen 200-Tonnen-Auftrag verschwendet Kapital. Größere Maschinen benötigen mehr Stellfläche und erfordern schwerere Fundamente. Außerdem verbrauchen sie mehr elektrische Energie, um riesige Schwungräder anzutreiben. Allerdings führt eine Unterdimensionierung einer Presse zu ständigen Ausfällen und verlorener Produktionszeit. Genaue Berechnungen stellen sicher, dass die Maschine robust genug ist, um auch die schwersten geplanten Aufgaben der Anlage zu bewältigen, ohne Ressourcen zu verschwenden. Sie finden die perfekte Balance zwischen Maschinenleistung und finanzieller Effizienz, indem Sie genau wissen, wie viel Kraft Ihre Teile tatsächlich benötigen.
Unterschiedliche Metalle erfordern sehr unterschiedliche Schnittkräfte. Weichstahl lässt sich leichter schneiden als Edelstahl. Aluminium erfordert weniger Kraft als Kohlenstoffstahl. Fortschrittliche hochfeste Stähle (AHSS) und ultrahochfeste Stähle (UHSS) erfordern eine enorme Tonnage. Sie müssen die genaue Materialqualität kennen. Die Scherfestigkeit bestimmt die Schnittkraft. Ingenieure schätzen die Scherfestigkeit normalerweise auf 70 bis 80 Prozent der ultimativen Zugfestigkeit (UTS) des Materials. Die Verwendung des UTS anstelle der Scherfestigkeit überschätzt die erforderliche Schneidkraft. Überprüfen Sie immer die spezifische Materialzertifizierung, bevor Sie die Berechnungen abschließen, da die Coil-Eigenschaften von Stahlwerk zu Stahlwerk variieren.
Materialtyp | Geschätzte Zugfestigkeit (PSI) | Geschätzte Scherfestigkeit (PSI) |
|---|---|---|
Aluminium (5052-H32) | 33.000 | 20.000 |
Weichstahl (1018 kaltgewalzt) | 64.000 | 45.000 |
Edelstahl (304) | 73.000 | 55.000 |
AHSS (DP780) | 113.000 | 85.000 |
Die Materialstärke steht in direktem linearem Zusammenhang mit der erforderlichen Schnittkraft. Durch die Verdoppelung der Materialstärke verdoppelt sich die erforderliche Tonnage. Dickere Materialien benötigen außerdem mehr Energie vom Schwungrad, um den Stempel durch das Metall zu drücken. Sie müssen die maximal mögliche Dickentoleranz messen. Das Blech variiert geringfügig von Coil zu Coil. Wenn ein Druck 0,125-Zoll-Stahl mit einer Toleranz von +/- 0,010 erfordert, verwenden Sie bei Ihren Berechnungen immer 0,135 Zoll. Dies verhindert unerwartete Überlastungen, wenn ein etwas dickeres Coil in den Feeder gelangt. Das Ignorieren von Dickentoleranzen ist eine häufige Ursache für unerklärlichen Stillstand der Presse.
Die Gesamtscherlänge bestimmt den Gesamtwiderstand, dem der Stempel ausgesetzt ist. Bei komplexen Rohlingsprofilen müssen Sie den Gesamtumfang berechnen. Messen Sie jede Kurve, Kerbe und gerade Kante. Addieren Sie die Umfänge aller inneren Löcher. Ein großes Teil mit einem einfachen Profil erfordert möglicherweise weniger Kraft als ein kleines Teil mit komplizierten Ausschnitten. CAD-Software liefert ganz einfach die exakte Umfangslänge. Verwenden Sie diese präzise Messung anstelle grober Schätzungen, um genaue Lastvorhersagen sicherzustellen. Das Fehlen einiger interner Löcher in Ihrer Umfangsberechnung führt zu einem Verlust des gesamten Tonnagebedarfs.
Der Werkzeugzustand verändert die erforderliche Kraft drastisch. Scharfe Schläge schneiden Metall sauber und effizient. Stumpfe Schläge zwingen das Material eher zum Reißen als zum Scheren. Durch diesen Reißvorgang erhöht sich die erforderliche Tonnage deutlich. Auch ein unzureichender Abstand zwischen Stempel und Matrize erhöht die Belastung. Ein zu enger Abstand führt zu sekundärer Scherung, wodurch die Presse doppelt so hart arbeiten muss. Ein zu geringer Abstand führt zu einer übermäßigen Biegung, bevor der Bruch auftritt, was zu massiven Graten führt und mehr Kraft erfordert, um den Rohling durch die Matrizenmatrix zu drücken. Durch die Beibehaltung eines optimalen Abstands – typischerweise 8 bis 12 Prozent der Materialstärke bei Weichstahl – bleibt die tatsächliche Tonnage mit Ihren theoretischen Berechnungen im Einklang.
Die zulässige Tonnage hängt sowohl vom Werkzeug als auch von der Maschine ab. Eine Presse könnte eine Kapazität von 100 Tonnen haben. Für einzelne Stempel gelten jedoch bestimmte Grenzen für die Druckfestigkeit. Schlanke Stempel werden verbeulen und zerbrechen, lange bevor die Presse ihre maximale Kapazität erreicht. Sie müssen die maximal zulässige Stempeltonnage berechnen. Vergleichen Sie die erforderliche Schnittkraft mit der Druckfestigkeit des Stempelmaterials. Steigen Sie auf Stempel aus Schnellarbeitsstahl oder Hartmetall um, wenn die Belastung die Streckgrenze von Standard-Werkzeugstahl überschreitet. Ein zerbrochener Stempel zerstört den Matrizenblock und ruiniert den Produktionslauf.

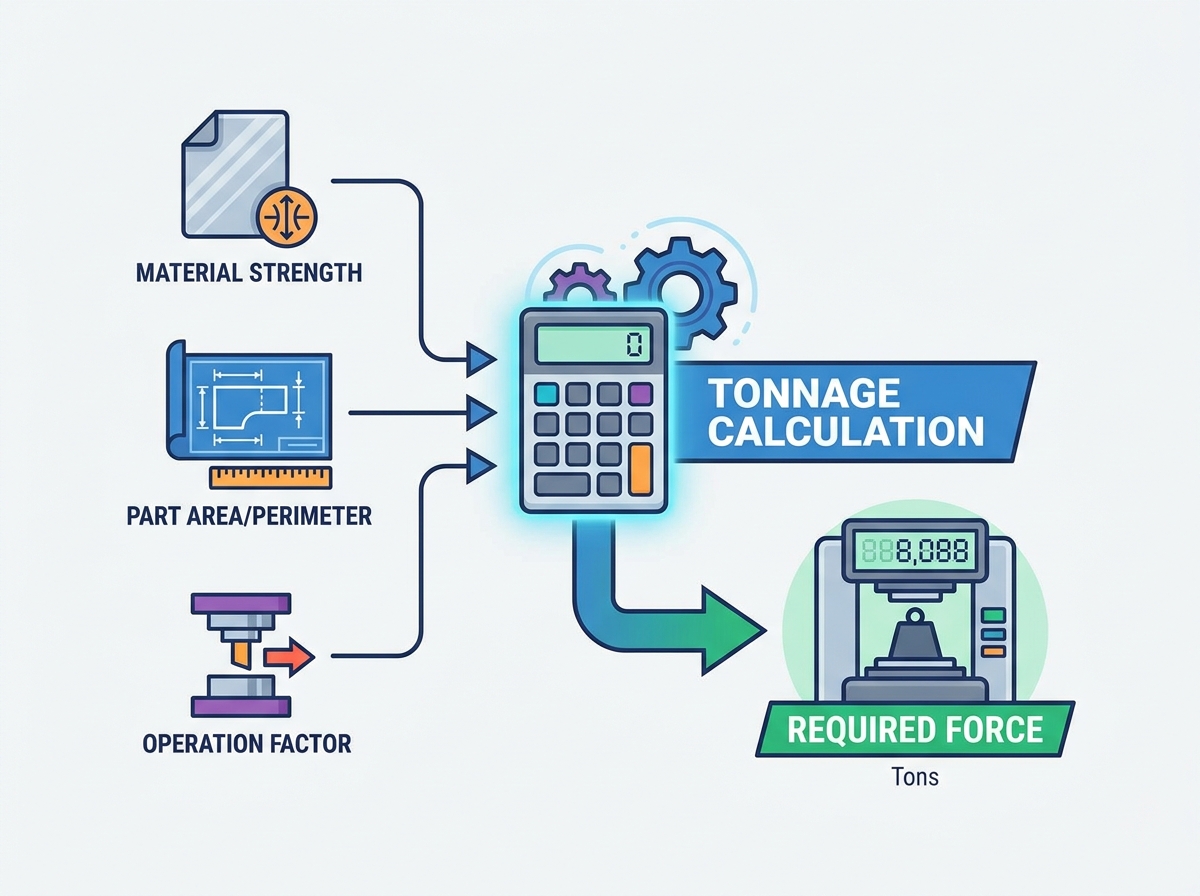

Die Grundformel für Schneidvorgänge ist einfach. Sie multiplizieren drei spezifische Variablen. Die Tonnage entspricht dem Umfang multipliziert mit der Dicke multipliziert mit der Scherfestigkeit. Sie müssen die endgültige Zahl in Tonnen umrechnen, indem Sie sie durch 2.000 dividieren (bei Verwendung von Pfund). Diese Grundgleichung gilt für jede Form und jedes Profil. Stellen Sie sicher, dass alle Messungen dasselbe Einheitensystem verwenden. Das Mischen von Zoll- und metrischen Einheiten führt zu massiven Berechnungsfehlern.
Die Berechnung der Tonnage für einen 10-Zoll-Umfangsrohling aus 0,125-Zoll-Weichstahl mit einer Scherfestigkeit von 45.000 PSI sieht beispielsweise wie folgt aus: (10 × 0,125 × 45.000) / 2.000. Das Ergebnis sind 28,12 Tonnen. Zu dieser Basiszahl addieren Sie dann Ihre Sicherheitsmarge.
In Werkstätten wird häufig eine vereinfachte Formel für runde Löcher in Weichstahl verwendet. Sie multiplizieren den Stempeldurchmesser mit der Materialstärke. Anschließend multiplizieren Sie dieses Ergebnis mit einer Konstante von 80. Dadurch wird schnell der erforderliche Tonnendruck bereitgestellt. Diese Verknüpfung funktioniert nur für Standard-Baustahl. Verwenden Sie diese Abkürzung nicht für Edelstahl oder Aluminium.
Werkzeugschere reduziert die Spitzentonnage. Stepping Punches bedeutet, dass einige Schläge kürzer sind als andere. Sie trafen das Material zu unterschiedlichen Zeiten. Durch Hinzufügen einer Winkelscherung zur Formfläche wird auch die Spitzenlast reduziert. Der Stempel schneidet das Material nach und nach wie eine Schere. Dadurch wird die Schneidwirkung über einen längeren Teil des Hubs verteilt. Es verringert die Spitzenkraft, erfordert aber genau die gleiche Gesamtenergie vom Schwungrad.
Biegevorgänge erfordern je nach Matrizentyp unterschiedliche Berechnungen. V-Biegeformeln basieren auf der Breite der Matrizenöffnung. Wir nennen dies das V-Die-Verhältnis. Die erforderliche Kraft ergibt sich aus der Materialstärke zum Quadrat, multipliziert mit der Zugfestigkeit, dividiert durch die Matrizenöffnung. Eine breitere V-Matrizenöffnung erfordert weniger Kraftaufwand, erzeugt aber einen größeren Innenbiegeradius. Beim U-Biegen ist deutlich mehr Kraft erforderlich als beim V-Biegen, da das Material an den Werkzeugwänden entlang schleift und dadurch enorme Reibung entsteht. Wisch- und Kantenbördelvorgänge erfordern spezifische Berechnungen der Tonnage auf der Grundlage der Flanschlänge und der Materialstreckgrenze. Berücksichtigen Sie immer die Bodenkraft, wenn die Matrize den Radius prägt, um den Winkel festzulegen.
Die Zugkraftberechnung sagt die erforderliche Kraft voraus, um einen flachen Rohling in eine 3D-Form zu ziehen. Die Formel verwendet den Rohlingsdurchmesser, den Stempeldurchmesser, die Materialstärke und die Zugfestigkeit. Beim Ziehen wird das Metall gleichzeitig gedehnt und gestaucht. Für das Tiefziehen ist ein Blechhalter oder Ziehkissen erforderlich. Das Kissen hält den Rohling an Ort und Stelle, um Faltenbildung zu verhindern, wenn das Metall in den Hohlraum der Matrize fließt. Um diese Polsterkraft zu berücksichtigen, müssen Sie 15 bis 30 Prozent der Zugtonnage hinzufügen. Wird die Polstertonnage nicht erhöht, führt dies zu blockierten Pressen und zerstörten Teilen.
Quetschvorgänge erfordern die höchste Tonnage pro Quadratzoll. Durch Prägen, Prägen und Kalibrieren wird das Metall gezwungen, in enge Formhohlräume zu fließen. Diese Operationen erfordern enormen Druck. Sie erfordern oft die drei- bis fünffache Druckfestigkeit des Materials. Die gesamte Oberfläche unter dem Stempel ist einer extremen Belastung ausgesetzt. Sie berechnen die Gesamtoberfläche und multiplizieren sie mit dem spezifischen Prägedruckfaktor für dieses Metall. Passen Sie die Größe der Pressen bei Prägeanwendungen stets konservativ an, um Rahmenschäden zu vermeiden. Eine geringfügige Übereinstellung des Stößels während eines Prägevorgangs führt sofort zum Bruch des Pressenrahmens.
Operationstyp | Standardformel/Richtlinie | Schlüsselvariablen |
|---|---|---|
Blanking / Piercing | (Umfang × Dicke × Scherfestigkeit) / 2000 | Gesamtschnittlänge, Materialstärke, Scherfestigkeit |
Flussstahlloch (Abkürzung) | Durchmesser × Dicke × 80 | Stempeldurchmesser, Materialstärke |
V-Biegung | (Dicke⊃2; × Zugfestigkeit × Länge) / V-Öffnung | Matrizenöffnungsweite, Zugfestigkeit, Biegelänge |
Tiefziehen | Zugkraft + (15 % bis 30 % Dämpfungskraft) | Rohlingsdurchmesser, Stempeldurchmesser, Zugfestigkeit |
Prägen / Prägen | Oberfläche × (3 bis 5 × Druckfestigkeit) | Gesamte zusammengedrückte Fläche, Materialkompressionsgrenze |
Folgeverbundmatrizen führen mehrere Vorgänge nacheinander durch. Der gesamte Würfelbedarf entspricht der Summe aller aktiven Stationen. Sie müssen die Tonnage jeder einzelnen Station separat berechnen. Berechnen Sie die Einstechlast. Berechnen Sie die Umformlast. Berechnen Sie die Zug- und Trennlasten. Addieren Sie alle diese Spitzenlasten. Diese Summe stellt die absolute Maximalkraft dar, die der Würfel fordern könnte, wenn alle Stationen gleichzeitig die Spitzenlast erreichen würden. Diese Grundsumme ist Ihr Ausgangspunkt für die progressive Würfelbewertung. Wenn Sie über eine 5-Stationen-Matrize mit Lasten von 15, 0, 20, 40 und 10 Tonnen verfügen, beträgt Ihr Grundbedarf 85 Tonnen vor Sicherheitsmargen.
Eine ungleiche Tonnageverteilung birgt bei Folgeverbundwerkzeugen erhebliche Risiken. Starkes Ziehen an einem Ende und leichtes Durchstechen am anderen Ende erzeugen einen Wendepunkt. Der Pressenstößel versucht zu kippen. Dadurch werden die Keilabstände beeinträchtigt und die Matrizenausrichtung zerstört. Sie müssen den Lastschwerpunkt für die gesamte Matrize berechnen. Stellen Sie sicher, dass dieser Lastschwerpunkt genau mit der Mittellinie des Pressenstößels übereinstimmt. Wenn das Kippmoment die zulässigen außermittigen Belastungsgrenzen der Presse überschreitet, müssen Sie die Matrizenanordnung neu gestalten. Sie können Dummy-Stationen hinzufügen oder die schweren Vorgänge näher an die Mitte des Matrizenschuhs verlagern, um die Kräfte auszugleichen.
Ingenieure versetzen die Stempellängen, um die gesamte Spitzentonnage zu reduzieren. Sie verändern die Länge der Stempel um einen Abstand, der der halben oder vollen Materialstärke entspricht. Station eins beendet den Schnitt, während Station zwei beginnt. Dadurch wird verhindert, dass alle Stationen gleichzeitig die Spitzentonnage erreichen. Durch die Staffelung lässt sich die erforderliche Presstonnage deutlich reduzieren. Es reduziert auch den Reverse-Tonnage-Schock. Anstelle eines massiven Aufpralls erfährt der Pressenrahmen eine Reihe kleinerer Belastungen. Dies verlängert die Lebensdauer von Matrize und Presse. Durch die richtige Staffelung wird eine Spitzenlast von 100 Tonnen in drei separate 35-Tonnen-Lasten aufgeteilt, die über den Hub verteilt sind.
Manuelle Berechnungen lassen Raum für menschliches Versagen. Wir empfehlen den Einsatz digitaler Tonnagerechner und Umformsimulationssoftware. Diese Tools bilden die Belastungen von Station zu Station genau ab. Sie simulieren virtuell den gesamten Hub. Die Software zur Finite-Elemente-Analyse (FEA) sagt die Materialverdünnung und den genauen Kraftbedarf voraus. Sie können Probleme mit der außermittigen Belastung erkennen, bevor Sie Werkzeugstahl schneiden. Die digitale Validierung verhindert kostspielige Fehler und stellt sicher, dass die ausgewählte Presse die dynamischen Kräfte des Folgeverbundwerkzeugs bewältigen kann. Bei komplexen Automobil- und Luftfahrtkomponenten ist es gängige Praxis, sich auf die Softwarevalidierung zu verlassen.
Theoretische Berechnungen stellen perfekte Bedingungen dar. Ladenflächen bieten selten perfekte Bedingungen. Sie müssen einen strengen Sicherheitsfaktor anwenden. Berechnen Sie die theoretische Gesamttonnage. Fügen Sie dieser Zahl eine Sicherheitsmarge von 30 Prozent hinzu. Dies ist auf Schwankungen der Materialstärke, stumpfe Werkzeuge und dynamische Reibung zurückzuführen. Sobald Sie diese endgültige Zahl haben, wählen Sie darüber die nächste Standard-Druckmaschinengröße aus. Wenn Ihre Berechnung plus 30 Prozent 180 Tonnen ergibt, wählen Sie eine 200-Tonnen-Presse. Betreiben Sie eine Presse niemals genau mit 100 Prozent ihrer Nennkapazität. Der Betrieb mit maximaler Kapazität lässt keinen Spielraum für Fehler, wenn ein Stempel stumpf wird oder eine dickere Spule in die Maschine gelangt.
Die Tonnagegrenzen gelten je nach Pressenarchitektur unterschiedlich. Bei C-Rahmen-Pressen kommt es zu einer inhärenten Winkelabweichung. Durch die offene Vorderseite kann der Rahmen bei hoher Belastung nachgeben. Geradseitenpressen verfügen über einen geschlossenen Kastenrahmen. Sie widerstehen einer Durchbiegung wesentlich besser und bewältigen außermittige Lasten sicherer. Flachbett-Stanzpressen verteilen die Kraft anders als herkömmliche Stanzpressen. Sie müssen die Maschinenarchitektur an die spezifischen Anforderungen des Werkzeugs anpassen. Setzen Sie keine schweren Folgegesenke in C-Rahmen-Pressen ein. Die Winkelabweichung zerstört die progressive Matrizenausrichtung und führt zu ständigem Stempelbruch.
Mechanische Pressen liefern nicht über den gesamten Hub hinweg die volle Presskraft. Sie sind nur für die volle Tonnage in einem bestimmten Abstand über dem unteren Totpunkt (BDC) ausgelegt. Dieser Abstand liegt normalerweise zwischen 1/16 Zoll und 1/4 Zoll über BDC. Bei Ziehvorgängen wird das Material weit oben im Hub erfasst. Die verfügbare Presskapazität sinkt in dieser Höhe drastisch. Eine 200-Tonnen-Presse könnte nur 80 Tonnen Kraft zwei Zoll über BDC liefern. Sie müssen das Tonnagekurvendiagramm des Herstellers konsultieren, um die verfügbare Kraft am genauen Aufprallpunkt zu überprüfen. Das Ignorieren der Tonnagekurve ist der Hauptgrund dafür, dass Pressen bei Tiefziehvorgängen zum Stillstand kommen.
Kraft und Energie sind zwei unterschiedliche mechanische Anforderungen. Tonnage ist die körperliche Kraft, um den Schlag durch das Metall zu drücken. Schwungradenergie ist die Dauerleistung, die erforderlich ist, um diese Kraft über eine bestimmte Distanz aufrechtzuerhalten. Eine Presse kann über die körperliche Kraft verfügen, ein Teil zu schneiden. Allerdings fehlt ihm möglicherweise die Motor- und Schwungradenergie, um durch dickes Material oder tiefe Züge zu schieben. Wenn der Betrieb zu viel Energie verbraucht, wird das Schwungrad langsamer. Der Motor rutscht durch und die Presse bleibt mitten im Hub stehen. Überprüfen Sie immer die Energiekapazität des Schwungrads zusammen mit der Tonnage, insbesondere beim kontinuierlichen Hochgeschwindigkeitsstanzen.
Fortschrittliche hochfeste Stähle verändern alle traditionellen Regeln. Das Stanzen von AHSS führt zu einem exponentiellen Anstieg der erforderlichen Kraft. Das Material widersteht Verformungen aggressiv. Es erfordert auch enorme Mengen an Schwungradenergie. Standardpressen verbiegen sich und bleiben beim Bearbeiten von UHSS-Teilen stehen. Sie müssen spezielle Pressrahmen mit hoher Steifigkeit verwenden. Diese Maschinen verfügen über verstärkte Kronen, schwerere Betten und übergroße Antriebsstränge. Standardwerkzeuge zerbrechen auch unter AHSS-Belastung. Sie müssen auf erstklassige Werkzeugstähle und fortschrittliche PVD-Beschichtungen (Physical Vapour Deposition) umsteigen, um der extremen Reibung und dem Druck standzuhalten, die durch Dualphasen- und martensitische Stähle entstehen.
Rückwärtslast zerstört Maschinen schneller als Vorwärtsüberlastung. Die Rückwärts-Tonnagegrenzen liegen typischerweise bei 10 bis 20 Prozent der Kapazität der Vorwärtspresse. Eine 400-Tonnen-Presse kann nur 40 bis 80 Tonnen Durchschlagsstoß verarbeiten. Sie müssen die erwartete Rücklast während der Formkonstruktionsphase berechnen. Bei starkem Blanking sind Abhilfestrategien zwingend erforderlich. Installieren Sie Stoßdämpfer oder hydraulische Dämpfungssysteme unter dem Pressentisch. Diese Geräte absorbieren die nach unten freigesetzte Energie und schützen so die Pressverbindungen und Lager vor einem katastrophalen Ausfall. Die richtige Dämpfung verlängert die Lebensdauer des Pressenantriebsstrangs um Jahrzehnte.
Die Bediener müssen die Umkehrtonnage in der Werkstatt sofort erkennen. Achten Sie beim Schneidhub auf laute Schnappgeräusche. Achten Sie auf übermäßige Vibrationen der Presse. Wenn der Boden stark wackelt, ist die Umkehrtonnage zu hoch. Bei Sichtprüfungen werden oft lockere Spurstangenmuttern oder abblätternde Farbe rund um die Pressenkrone entdeckt. Wir befürworten nachdrücklich die Installation von Tonnagemonitoren im Formwerkzeug. Diese Sensoren verfolgen den Durchschlagsstoß in Echtzeit. Sie stoppen die Presse automatisch, wenn die Rücklast die sicheren Betriebsgrenzen überschreitet. Tonnagemonitore liefern die genauen Daten, die zur Anpassung der Stempelversetzung und zur Optimierung der Matrize erforderlich sind.
Die genaue Berechnung der Presskraft ist eine dynamische Bewertung der Materialeigenschaften, des Werkzeugdesigns und der mechanischen Pressfähigkeiten. Sich auf veraltete Verknüpfungen zu verlassen, führt garantiert zu Geräteschäden. Bei der Bewertung einer neuen Presse oder dem Fräsen einer neuen Matrize müssen die Teams die berechnete Gesamtlast, die Hubposition beim Aufprall, die Schwungradenergie und die außermittige Belastungsfähigkeit priorisieren. Richtige Berechnungen schützen Ihre Kapitalinvestitionen und garantieren eine gleichbleibende Teilequalität.
Ergreifen Sie die folgenden Maßnahmen, um Ihre Stempelvorgänge zu sichern:
Validieren Sie alle manuellen Berechnungen mithilfe einer hochentwickelten Umformsimulationssoftware für die Finite-Elemente-Analyse (FEA), bevor Sie die Werkzeugkonstruktionen abschließen.
Prüfen Sie vorhandene Folgeverbund-Stanzstationen, um Möglichkeiten für die Staffelung der Stempellängen und die Reduzierung von Spitzenlasten zu ermitteln.
Wenden Sie sich an den Pressenhersteller, um spezifische Tonnagekurvendiagramme für jede Maschine in Ihrer Werkstatt zu erhalten.
Installieren Sie Tonnagemonitore im Gesenk, um den Durchschlagsstoß in Echtzeit zu verfolgen und Schäden durch umgekehrte Tonnage zu verhindern.
A: Die Standardformel ist Umfang multipliziert mit Materialdicke multipliziert mit der Scherfestigkeit des Materials. Für eine schnelle Werkstattschätzung runder Löcher in Weichstahl multiplizieren Sie den Stempeldurchmesser mit der Materialstärke und dann mit einer Konstante von 80, um die erforderlichen Tonnen zu erhalten.
A: Industriestandards erfordern die Hinzurechnung einer Sicherheitsmarge von mindestens 30 Prozent zu Ihrer berechneten Gesamttonnage. Dieser Puffer berücksichtigt Materialdickenschwankungen, Werkzeugverschleiß, dynamische Reibung und unerwartete Änderungen der Materialzugfestigkeit während der Produktionsläufe.
A: Ja. Durch das Hinzufügen einer Winkelscherung zu einer Stempel- oder Matrizenfläche wird die erforderliche Spitzenkraft reduziert. Es verlängert die Schneidwirkung über eine längere Hubdauer und schneidet das Metall schrittweise. Allerdings verringert sich dadurch nicht die gesamte Schwungradenergie, die zum Abschließen des Schnitts erforderlich ist.
A: Reverse Tonnage oder Snap-Through-Schock ist die plötzliche Freisetzung von Energie, wenn Material während des Stanzens bricht. Es zieht den Pressenstößel heftig nach unten. Sie können es an lauten Schnappgeräuschen, starken Maschinenvibrationen und dem Lösen von Zugstangen oder Verbindungen der Presse erkennen.
A: Berechnen Sie die Spitzentonnage für jede einzelne Station separat. Summieren Sie diese einzelnen Lasten, um die absolut maximal erforderliche Kraft zu ermitteln. Passen Sie diese Gesamtsumme abschließend nach unten an, wenn Sie gestaffelte Schlaglängen verwenden, um einen gleichzeitigen Aufprall auf alle Stationen zu verhindern.
