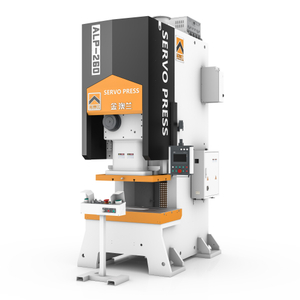

Metall-Pall-Ring-Produktionslinie CNC-Presse mit automatischer Zuführform

EIGENSCHAFTEN DER GERÄTE DER ALP-SERIE

1,Geringe Variation in der Matrizenhöhe, kleine dynamische Mittenabweichung;Die Lebensdauer von Schimmelpilzen hat sich deutlich erhöht;Die Verformung des Stempels ist gering;Geringere Schneidgeräusche beim Stanzen.
2, hochpräzise Arbeitsausführung, geringe Geräuschentwicklung und bequeme Bedienung.
3, sechseckige Führungsschiene mit fester Verriegelung;Körper mit hoher Steifigkeit;Geringe Gesamtfreiheitslücke.

Modell:
ALP-60
Produktmarke:
KINGLAN

Verfügbarkeitsstatus:

Menge:



erkundigen In den Einkaufswagen

UNTERNEHMENSPROFIL

微信截图_20240311140124

Unser Unternehmen ist ein nationales Schlüsselunternehmen für High-Tech, das nationale Pilotunternehmen für technologischen Fortschritt, das Kreditunternehmen auf AAA-Niveau usw. Wir haben 2010 die ISO9001-Qualitätssystemzertifizierung bestanden und 2012 das Recht zum Selbstexport erhalten.

Kapazität der Stanzlinie: 25 bis 2400 Tonnen

Unser Werk erstreckt sich über eine Fläche von 100.000 Quadratmetern, darunter 30.000 Quadratmeter Großrechner-Montagewerk, die Anlagenhöhe beträgt 35 Meter, der Kran 400 Tonnen.Wir verfügen über fortschrittliche automatisierte Schneid- und Schweißgeräte, Öfen, Sandstrahl- und Kugelstrahlgeräte, Bearbeitungsgeräte, Lackiergeräte und perfekte Testgeräte.

Professionelles Team

Unser Unternehmen verfügt über ein gutes Managementumfeld und hochqualifizierte Fachkräfte.Wir verfügen über eine Reihe von Fachleuten mit umfassender Erfahrung.

Hochwertiger Service

Basierend auf der Tugend der Exzellenz, der Einheit und dem innovativen Talentteam haben wir es uns zur Aufgabe gemacht, unseren Kunden hervorragende Produkte und guten Service zu bieten.

GRUNDPARAMETER DER ALP-SERIE

Modell	Einheit	ALP-25		ALP-35		ALP-45		ALP-60		ALP-80		ALP-110		ALP-160		ALP-200		ALP-260		ALP-315
Typ	Tonne	V	H	V	H	V	H	V	H	V	H	V	H	V	H	V	H	V	H	V型	H型
Schlaganfall	mm	60	30	70	40	80	50	120	60	150	70	180	80	200	90	200	100	250	150	250	150
Schlag pro Minute	SPM	60-140	130-200	40-120	110-180	40-100	100-150	35-90	80-120	35-80	80-120	30-60	60-90	20-50	40-70	20-50	50-70	20-40	40-50	20-40	40-50
Tonnage-bewerteter Punkt	mm	3.2	1.6	3.2	1.6	3.2	1.6	4	2	4	2	6	3	6	3	6	3	7	3.5	7	3.5
Die Höhe (DH)	mm	200	215	220	235	250	265	310	340	340	380	360	410	460	510	460	510	500	550	500	550
Schiebeanpassung	mm	50		55		60		75		80		80		100		110		120		120
Gleitfläche	mm	47022050		52025050		56030060		70036070		77042070		91047080		99055090		113063090		1130700100		1200800100
Polsterbereich	mm	68030070		80040070		85044080		90050080		100055090		1150600110		1250800140		1400*		1500840180		1700950180
Durchmesser des Schaftlochs	mm	Φ38		Φ38		Φ38		Φ50		Φ50		Φ50		Φ65		Φ65		Φ65		Φ70
Hauptmotor	KW*P	2,2*4		2,2*4		3,7*4		5,5*4		7,5*4		11*4		15*4		18,5*4		22*4		30*4
Schiebestruktur anpassen	mm	Manueller Betrieb								Elektrisches Fahren
Erforderlicher Luftdruck	kgf/cm2	5-6		5-6		5-6		5-6		5-6		5-6		5-6		5-6		5-6		5-6
Drücken Sie auf Genauigkeit		CNS(JIS)1cIass
Pressmaß (LBH)	mm	13909202125		14509002300		165010402390		167010902750		182013283005		197014583218		228515593610		246517904058		258519454433		290019504600
Ziehkissen (optional)		—		Eine Platte, ein Zylinder		Eine Platte, ein Zylinder		Eine Platte, ein Zylinder		Eine Platte, ein Zylinder		Eine Platte, ein Zylinder		Eine Platte, ein Zylinder		Eine Platte, ein Zylinder		Eine Platte, ein Zylinder		Eine Platte, ein Zylinder
Kapazität	Tonne	—		2.3		2.3		3.6		3.6		6.3		10		14		14		14
Strichlänge	mm	—		50		50		70		70		80		80		100		100		100
Kissenbereich	mm	—		300*230		300*230		350*300		450*310		500*350		650*420		710*480		810*480		810*480

ZUBEHÖR

STANDARDZUBEHÖR		Elektrisches Fettschmiersystem
Hydraulische Überlastsicherung	S	Pneumatisches Stanzgerät	O
Manuelles Fettschmiersystem	S	Vorrichtung zum schnellen Wechsel der Matrizen (Matrizenheber, Klemme und Matrizenarm)	O
Wandler	S	Slide Knock-Out-Gerät	O
Manuelles Schiebeeinstellgerät (ALP-60 und niedriger)	S	Anti-Vibrations-Pad	O
Elektrische Schlitteneinstellvorrichtung (ALP-80 und höher)	S	Photoelektrische Sicherheitsvorrichtung	O
Mechanische Matrizenhöhenanzeige (ALP-60 und niedriger)	S	Feeder	O
Elektrische Matrizenhöhenanzeige (ALP-80 und höher)	S	Abwickler	O
Vorrichtung zum Ausbalancieren von Schlitten und Matrizen	S	Richtmaschine	O
Drehnockenschalter	S	Transferarm	O
Luftquellenanschluss	S	Vorderes Einzugswellenende (ALP-80 und höher)	O
Überlaufschutzeinrichtung	S	Linkes (rechtes) Ende der Zuführwelle	O
Werkzeugkasten	S
Vorgeschnittener Zähler	S
Voreingestellter Zähler	S
Buchse zur Fehleinzugserkennung	S
Stromversorgung	S
Vorderes Einzugswellenende (ALP-60 und darunter)	S
Das Raumlicht	S

HUBKURVE

PHYSISCHE GRÖSSE

Spezifikationen	ALP-25		ALP-35		ALP-45		ALP-60		ALP-80		ALP-110		ALP-160		ALP-200		ALP-260		ALP-315
Modell	v	H	v	H	v	H	v	H	v	H	v	H	v	H	v	H	v	H	v	H
AA	840		900		950		1000		1170		1290		1390		1680		1850		1800
AB	700		800		790		860		980		1100		1200		1400		1560		1600
Wechselstrom	368		500		550		600		690		800		870		980		1050		1000
ANZEIGE	680		800		850		900		1000		1150		1250		1400		1500		1700
AE	408		488		502		526		544		616		600		800		900		1000
AF	470		520		560		700		770		910		990		1130		1130		1200
AG	540		620		670		720		780		920		990		1150		1280		1390
AH	920		900		1040		1090		1328		1458		1559		1790		1945		1950
BA	1150		1200		1400		1420		1595		1720		2070		2250		2360		2690
BB	910		1050		1250		1220		1295		1320		1770		1840		2090		2330
Chr	1390		1450		1650		1670		1820		1970		2285		2465		2585		2900
HA	715		702		702		700		732		711		752		826		802		780
HB	795		790		790		785		830		830		900		995		1030		1000
HC	200	215	220	235	250	265	310	340	340	380	360	410	460	510	460	510	500	550	500	550
HD	60	30	70	40	80	50	120	60	150	70	180	80	200	90	200	100	250	150	250	150
ER	2125		2300		2390		2750		3005		3218		3610		4058		4433		4600
HF	/		/		/		/		1505		1489		1619		1650		1670		1540
ΦH	Φ18		Φ18		Φ23		Φ23		Φ28		Φ28		Φ35		Φ33		Φ40		Φ40
