Metallstanzböden sind mit engeren Toleranzen, der schnellen Integration fortschrittlicher hochfester Stähle und einem starken Druck zur Reduzierung des Energieverbrauchs konfrontiert. Um diese Produktionshürden zu überwinden, können Sie sich nicht mehr auf die veraltete Drucktechnologie verlassen. Werksleiter stehen vor einem direkten Konflikt zwischen der Verwaltung der Vorabinvestitionen und der Maximierung der langfristigen betrieblichen Effizienz. Sie müssen entscheiden, ob die programmierbare Flexibilität einer Servopresse den Aufpreis gegenüber der bewährten, zuverlässigen mechanischen Presse rechtfertigt. Bei der Wahl zwischen einer mechanischen Presse und einer Servopresse geht es nicht darum, eine allgemein bessere Maschine zu finden. Dazu müssen Sie die Kinematik der Presse, die Kraftübertragung, die Energieprofile und die Werkzeuganforderungen an Ihre spezifischen Produktionslinienziele anpassen. Wir werden die Funktionsweise dieser beiden Systeme genau aufschlüsseln, damit Sie die richtige Ausrüstung für Ihr nächstes Werkzeugprogramm festlegen und Ihren Herstellungsprozess für die spezifischen zu stanzenden Teile optimieren können.
Inhaltsverzeichnis
Kinematische Steuerung und Kraft: Servopressen bieten eine stufenlose Kontrolle über Hubgeschwindigkeit, Position und Verweilzeit mit hohem Drehmoment bei jeder Geschwindigkeit, während mechanische Pressen mit einem festen, unveränderlichen Hubprofil und einer Kraftkurve arbeiten, die von einem Schwungrad angetrieben werden.
Kostendynamik: Mechanische Pressen erfordern deutlich geringere Anfangsinvestitionen; Servopressen können ihren Aufpreis jedoch durch einen um 32 bis 42 % geringeren Energieverbrauch, weniger Ausschuss und eine höhere Leistung bei komplexen Teilen ausgleichen.
Langlebigkeit der Werkzeuge: Die programmierbare Schlittengeschwindigkeit einer Servopresse reduziert die Rückwärtskraft und den Aufprall auf die Matrize drastisch und verlängert so die Werkzeuglebensdauer im Vergleich zu herkömmlichen mechanischen Pressen.
Anwendungstauglichkeit: Für großvolumige, einfache Stanzvorgänge werden oft mechanische Pressen bevorzugt, während Tiefziehen, Gewindeschneiden im Gesenk und komplexe Umformung hochfester Legierungen Servotechnologie erfordern.
Die traditionelle mechanische Presse basiert auf einem kinetischen Energiespeichersystem, das seit Jahrzehnten grundsätzlich unverändert geblieben ist. Der Antriebsstrang besteht aus einem Haupt-Wechselstrom-Elektromotor, der ein massives Schwungrad aus Gusseisen kontinuierlich dreht. Die Masse und die Drehzahl dieses Schwungrads bestimmen die insgesamt verfügbare Energie für den Prägevorgang. Wenn der Bediener einen Hub einleitet, greift eine pneumatische oder hydraulische Kupplung. Die Reibungsplatten klemmen fest und verbinden das sich drehende Schwungrad mit dem Exzentergetriebe oder der Kurbelwelle. Diese mechanische Verbindung überträgt die gespeicherte Rotationsenergie in eine lineare Bewegung und treibt den Stößel nach unten, um das Teil zu prägen. Sobald der Hub abgeschlossen ist, greift eine Bremse, um den Stößel im oberen Totpunkt anzuhalten.
Diese physikalische Architektur schreibt eine feste Hublänge und eine starre, sinusförmige Bewegungskurve vor. Der Stößel beschleunigt, während er sich nach unten bewegt, erreicht in der Mitte des Hubs die maximale Geschwindigkeit und bremst ab, wenn er sich dem unteren Totpunkt (BDC) nähert. Dieses Geschwindigkeitsprofil können Sie während des Zyklus nicht ändern. Die Presse arbeitet mit einer konstanten Hübe pro Minute und die Schlittengeschwindigkeit hängt vollständig von dieser Geschwindigkeit ab. Durch die mechanische Verbindung ist die Position des Stößels physisch an den Drehwinkel der Kurbel gebunden.
Darüber hinaus verfügen mechanische Pressen über eine feste Kraftbegrenzung, die auf ihrem mechanischen Vorteil basiert. Die volle Nenntonnage ist normalerweise nur sehr nahe am BDC verfügbar, oft innerhalb des letzten Viertelzolls des Hubs. Bei 90 Grad bewegt sich der Stößel mit maximaler Geschwindigkeit, bietet aber nur minimale Presskraft. Wenn ein Vorgang weiter oben im Hub eine hohe Kraft erfordert, wie zum Beispiel beim Tiefziehen oder Extrudieren, kommt es bei einer herkömmlichen mechanischen Presse zum Stillstand, zum Durchrutschen der Kupplung oder zu schweren Schäden am Antriebsstrang, weil an dieser Stelle die mechanische Hebelwirkung fehlt.
Bei Servopressen entfallen Schwungrad, Kupplung und Bremse vollständig. Stattdessen verwenden sie ein direkt oder zahnradgetriebenes Servomotorsystem mit hohem Drehmoment, das direkt mit der Exzenterwelle oder dem Antriebsmechanismus gekoppelt ist. Diese flüssigkeitsgekühlten Motoren sind nicht auf gespeicherte kinetische Energie angewiesen. Der Motor erzeugt bei Bedarf elektromagnetisch ein Drehmoment. Der Servomotor steuert die gesamte Bewegung des Stößels und gibt bei jedem Millimeter des Hubs die genaue Position, Geschwindigkeit und Beschleunigung vor.
Diese direkte Steuerung führt einen vollständig programmierbaren Stößel ein. Bediener können die Presse so programmieren, dass sie bei BDC pausiert, die Richtung während des Hubs umkehrt oder die Geschwindigkeit innerhalb eines einzigen Zyklus mehrmals ändert. Der Stößel kann sich schnell dem Material nähern, kurz vor dem Aufprall auf Kriechgeschwindigkeit verlangsamen, den Formvorgang mit einer präzisen Geschwindigkeit ausführen und dann mit maximaler Geschwindigkeit zurückfahren, um die Zykluszeit zu minimieren. Die Position des Stößels wird durch absolute Encoder verfolgt, was eine Positionsgenauigkeit bis in den Mikrometerbereich ermöglicht.
Das Drehmomentprofil eines Servomotors bietet einen enormen Vorteil bei der Kraftübertragung. Im Gegensatz zu einer Presse mit Schwungradantrieb, die beim Verlangsamen Energie verliert, kann ein Servomotor auch bei extrem niedrigen Geschwindigkeiten oder bei einem vollständigen Stillstand ein hohes Drehmoment und die volle Presskraft liefern. Wenn Sie eine Kraft von 400 Tonnen 10 cm über dem UT benötigen, zieht der Servomotor den nötigen Strom, um dieses Drehmoment sofort zu liefern. Diese Fähigkeit ermöglicht es der Presse, schwere Umformvorgänge weiter oben im Hub durchzuführen, ohne abzuwürgen, was eine beispiellose Vielseitigkeit für komplexe Werkzeuge bietet.
Komplexe Umformvorgänge, insbesondere solche mit hochfesten Stählen oder Aluminiumlegierungen, erfordern eine strenge Kontrolle des Materialflusses. Die Umformung von Materialien wie DP980 oder martensitischen Stählen stellt eine einzigartige Herausforderung dar. Diese Materialien erhärten sofort, wenn sie zu schnell geschlagen werden. Eine mechanische Presse trifft mit maximaler Geschwindigkeit auf den Rohling, was zu Mikrorissen in der Kornstruktur und einem vorzeitigen Teileversagen führt. Servopressen erreichen dies, indem sie die Stößelgeschwindigkeit genau am Aufprallpunkt auf einen Bruchteil der normalen Geschwindigkeit verlangsamen. Anschließend zieht die Presse das Material mit einer kontrollierten, konstanten Geschwindigkeit an, sodass das Metall reibungslos in den Hohlraum der Matrize fließen kann, ohne zu reißen.
Ein weiteres wichtiges Qualitätsproblem bei der Umformung hochfester Werkstoffe ist die Rückfederung. Die programmierbare Beschaffenheit des Servoantriebs ermöglicht es dem Stößel, für den Bruchteil einer Sekunde am unteren Totpunkt zu verweilen und so das Material unter Druck zu halten. Durch diese Verweilzeit können die inneren Spannungen des Metalls nachlassen und so das Strukturgedächtnis des Teils wiederherstellen. Dies reduziert die Rückfederung erheblich und stellt sicher, dass das fertige Teil enge Maßtoleranzen einhält, ohne dass mehrere Nachbrennstationen erforderlich sind.
Vergleichen Sie dies mit einer mechanischen Presse. Da die Geschwindigkeit während des Arbeitsabschnitts des Hubs nicht geändert werden kann, trifft der Stößel mit hoher Geschwindigkeit auf das Material und beginnt sofort mit dem Rückzug, nachdem er den UT erreicht hat. Bei Tiefziehanwendungen führt diese schnelle, unveränderliche Bewegung häufig zu einer inkonsistenten Teilequalität, dünner werdenden Wänden oder völligem Materialversagen. Wenn Sie sich auf eine feste Sinuskurve verlassen, sind Sie stark auf einfachere Geometrien beschränkt.
Während mechanische Pressen für ihre enorme Geschwindigkeit bekannt sind, optimieren Servopressen die Zykluszeiten durch intelligente Bewegungspfade. Eine der effektivsten Techniken ist die Pendelbewegung, oft auch Kurzstreichen genannt. Da der Servomotor die Richtung jederzeit umkehren kann, muss der Stößel keine vollständige 360-Grad-Drehung durchführen. Wenn Sie eine flache Halterung stanzen, die nur zwei Zoll Spielraum benötigt, damit das Transfersystem das Teil bewegen kann, muss eine mechanische Presse mit einem 12-Zoll-Hub immer noch in jedem einzelnen Zyklus die gesamten 12 Zoll zurücklegen.
Eine Servopresse kann so programmiert werden, dass sie sich nur 2,5 Zoll nach oben, rückwärts und wieder nach unten bewegt. Sie sparen 9,5 Zoll an verschwendetem Hub pro Hub ein. Durch die Eliminierung verschwendeter Bewegung wird die Zeit, die beim Schneiden von Luft aufgewendet wird, drastisch reduziert. Da sich eine Servopresse nur um die exakte Strecke bewegt, die zum Freimachen des Teils und zum Zuführen des nächsten Rohlings erforderlich ist, kann sie einen Vorgang von 30 Hüben pro Minute bis zu 60 Hüben pro Minute durchführen, ohne das Werkzeug während der eigentlichen Formungsphase schneller zu bewegen.
Allerdings bieten mechanische Pressen in bestimmten Szenarien mit hohem Volumen immer noch einen deutlichen Vorteil. Beim kontinuierlichen Hochgeschwindigkeits- und Vollhub-Stanzen einfacher flacher Teile sorgt die schiere Dynamik eines massiven, sich drehenden Schwungrads für unübertroffene Geschwindigkeit und Zuverlässigkeit. Wenn der Vorgang keine komplexen Geschwindigkeitsschwankungen oder kurze Hübe erfordert, übertrifft eine mechanische Presse häufig eine Servopresse bei der reinen Stückzahl pro Stunde.
Energieeffizienz ist eine entscheidende Messgröße für moderne Stanzanlagen. Servopressen verbrauchen im Allgemeinen 32 bis 42 % weniger Strom als ihre mechanischen Gegenstücke. Bei einer mechanischen Presse muss der Haupt-Wechselstrommotor kontinuierlich laufen, damit sich das schwere Schwungrad weiter dreht. Selbst während eines 20-minütigen Werkzeugwechsels verbraucht der Motor Kilowatt, wenn er weiterläuft. Es verbraucht erhebliche Energie, selbst wenn die Presse zwischen den Hüben im Leerlauf ist.
Servopressen bleiben völlig still, bis der Zyklus beginnt. Sie beziehen nur dann Strom, wenn sich der Stößel aktiv bewegt. Wenn die Presse stoppt, sinkt der Stromverbrauch auf nahezu Null. Darüber hinaus nutzen Servosysteme regeneratives Bremsen. Während der Verzögerungsphase des Hubs wirken die Servomotoren als elektrische Generatoren. Die kinetische Energie des sich nach unten bewegenden Stößels wird wieder in elektrische Energie umgewandelt und in Hochleistungskondensatorbatterien eingespeist.
Diese Kondensatorbänke speichern die regenerierte Energie und geben sie während der bedarfsintensiven Beschleunigungsphase des nächsten Hubs ab. Wenn der Stößel nach unten fährt, bezieht er Energie aus den Kondensatoren und nicht direkt aus dem Netz. Dieses geschlossene Energiemanagementsystem glättet die Spitzenstromaufnahme aus dem Netz der Anlage. Diese Reduzierung der Spitzenlast bedeutet, dass es im Stromnetz der Anlage nicht zu massiven Spitzen kommt, was zu deutlich niedrigeren Verbrauchsgebühren auf der Stromrechnung und einem geringeren CO2-Fußabdruck für den Stempelvorgang führt.
Die umgekehrte Tonnage oder der Durchschlagsstoß ist eine der zerstörerischsten Kräfte in einer Stanzpresse. Beim Stanzen von dickem, hochfestem Material baut die Presse einen enormen Druck auf. Wenn das Material schließlich schert, lässt dieser Druck sofort nach. Der Pressenrahmen wirkt wie eine riesige Feder, die zurückschnellt. Diese heftige Stoßwelle zerstört Matrizenschuhe, zersplittert Hartmetallstempel, dehnt Zugstangen und führt zu struktureller Ermüdung der Pressenkomponenten.
Servopressen mildern die umgekehrte Tonnage, indem sie eine sanfte Berührung und einen kontrollierten Durchbruch programmieren. Der Stößel wird langsamer, kurz bevor das Material bricht, absorbiert die freigesetzte Energie und leitet die Stoßwelle ab, bevor sie das Werkzeug oder den Pressenrahmen beschädigen kann. Diese kontrollierte Bewegung verlängert die Lebensdauer der Matrize erheblich, erhöht die Anzahl der Treffer zwischen den Werkzeugschärfungen und verringert die Häufigkeit kostspieliger Wartungsintervalle.
Auch die Wartungsanforderungen unterscheiden sich grundsätzlich zwischen den beiden Technologien. Mechanische Pressen sind auf Verschleißteile angewiesen, die regelmäßig überprüft und ausgetauscht werden müssen. Sie müssen Kupplungs- und Bremsbeläge, massive Pneumatiksysteme und komplexe Umlaufschmiersysteme für die Schwungradlager warten. Die Wartung von Servopressen verlagert sich weg von mechanischen Verschleißteilen hin zu elektronischer Diagnose. Sie konzentrieren sich auf den Zustand der Servoantriebe, Motorkühlkreisläufe und Kondensatorbänke.
Wartungskomponente | Anforderungen an eine mechanische Presse | Anforderungen an die Servopresse |
|---|---|---|
Fördern Sie das Engagement | Ersetzen Sie verschlissene Kupplungs- und Bremsreibbeläge regelmäßig. | Keine Kupplungs- oder Bremsbeläge; Überwachen Sie den Zustand des elektronischen Laufwerks. |
Energiespeicher | Schwere Schwungradlager und Riemen einfetten und prüfen. | Überprüfen Sie die Kondensatorbänke und überprüfen Sie die Lade-/Entladezyklen. |
Kühlsysteme | Standardmäßige Umgebungsluftkühlung für den Haupt-Wechselstrommotor. | Warten Sie Flüssigkeitskühlkreisläufe und Wärmetauscher für Servomotoren. |
Pneumatik | Für die Kupplungsbetätigung sind umfangreiche Luftleitungen und Ventile erforderlich. | Minimale Pneumatik erforderlich; hauptsächlich für Gegengewichtssysteme. |
Diagnose | Körperliche Inspektion durch Mühlenbauer (visuelle Abnutzung, mechanische Toleranzen). | Softwarebasierte Diagnose mithilfe von Oszilloskopen und Fehlercodes. |
Die Anschaffungskosten sind die größte Hürde bei der Bewertung einer Drucktechnologie. Servopressen bieten gegenüber einer mechanischen Presse mit gleicher Tonnage einen erheblichen Vorteil. Diese höhere Anfangsinvestition ist auf die massiven, flüssigkeitsgekühlten Servomotoren mit hohem Drehmoment, die hochentwickelten CNC-Bewegungssteuerungsarchitekturen, Absolutwertgeber und die für den Betrieb der Maschine erforderlichen Energiespeicherbänke mit hoher Kapazität zurückzuführen. Die Herstellung dieser präzisen elektronischen Komponenten ist naturgemäß teurer als herkömmliche gusseiserne Schwungräder und pneumatische Kupplungen.
Auch die Installationsrealität spielt bei den anfänglichen Investitionsausgaben eine Rolle. Mechanische Pressen erzeugen aufgrund der heftigen Art ihres Durchschlagstoßes und der starken Vibrationen, die durch das Schwungrad und das Einrücken der Kupplung erzeugt werden, starke Vibrationen. Anlagen müssen oft tiefere Stahlbetongruben gießen und teure Vibrationsisolationspads installieren, um zu verhindern, dass die Stoßwellen nahegelegene CNC-Fräsen oder KMG-Maschinen beeinträchtigen. Servopressen arbeiten mit sanfter, kontrollierter Bewegung. Sie erfordern zwar immer noch solide Fundamente, die dynamische Belastung ist jedoch deutlich geringer, was mitunter die Tiefbaukosten bei der Installation senken kann.
Um die höheren Vorabkosten einer Servopresse zu rechtfertigen, ist eine gründliche Analyse der langfristigen Betriebskosten erforderlich. Bei der Berechnung der Kapitalrendite müssen mehrere eindeutige betriebliche Vorteile berücksichtigt werden. Erstens führt die Reduzierung des Energieverbrauchs zu einer messbaren monatlichen Energieeinsparung. Zweitens ermöglicht die Möglichkeit, Verweilzeiten zu programmieren, Sekundäroperationen direkt im Werkzeug. Wenn Sie bei BDC eine Verweilzeit programmieren können, können Sie Gewindeschneiden, Schweißen oder automatisiertes Einsetzen von Hardware direkt in die Presse integrieren. Sie eliminieren die Notwendigkeit einer sekundären Arbeitsstation, eines zusätzlichen Bedieners und des damit verbundenen Bestands an laufenden Arbeiten.
Darüber hinaus beschleunigt die Reduzierung der Ausschussraten bei der Umformung komplexer Teile die Amortisationszeit. Die Senkung der Ausschussquote von 5 % auf 0,5 % bei teuren Luftfahrtlegierungen führt zu enormen Einsparungen. Durch die schnellere Bearbeitung von Teilen mithilfe der Pendelbewegung erhöht die Anlage den Gesamtdurchsatz und generiert bei gleicher Stellfläche mehr Umsatz pro Schicht.
Allerdings müssen Anlagenmanager bei ROI-Berechnungen mit Vorsicht vorgehen. Vermeiden Sie es, sich auf garantierte Amortisationsfristen der Anbieter zu verlassen. Die tatsächliche Rendite hängt stark von der Teilekomplexität, den Materialarten und der Schichtauslastung ab. Wenn eine Servopresse angeschafft wird, um einfache flache Rohlinge in einer einzigen Schicht zu verarbeiten, wird die finanzielle Rendite möglicherweise nie erzielt. Die Technologie amortisiert sich nur dann, wenn ihre fortschrittlichen Fähigkeiten aktiv genutzt werden, um komplexe Stanzherausforderungen zu lösen.
Aus gutem Grund sind mechanische Pressen nach wie vor das Rückgrat vieler Stanzanlagen. Sie sind die optimale Wahl für spezifische Anwendungen, bei denen programmierbare Bewegungen keinen Mehrwert bieten. Geben Sie eine mechanische Presse an für:
Kontinuierliche Hochgeschwindigkeits-Flachschneidvorgänge, bei denen nur die Rohhübe pro Minute zählen.
Einfaches progressives Stanzen, bei dem Materialfluss, Rissbildung und Rückfederung keine kritischen Probleme darstellen.
Betriebe, in denen große Mengen identischer Teile geringer Komplexität verarbeitet werden, die keinen häufigen Werkzeugwechsel erfordern.
Anlagen mit strengen Budgetvorgaben, bei denen feste Kräfte und Geschwindigkeiten für den aktuellen und zukünftigen Produktmix ausreichen.
Umgebungen, in denen die internen Wartungsteams große Erfahrung mit herkömmlichen Kupplungs- und Bremssystemen haben und keine mechatronische Ausbildung haben.
Servotechnik wird notwendig, wenn die Einschränkungen eines festen Hubs die Produktionsqualität oder -effizienz beeinträchtigen. Geben Sie eine Servopresse an für:
Tiefziehanwendungen erfordern eine präzise Steuerung des Materialflusses, um Risse und Wandverdünnung zu verhindern.
Umformung moderner hochfester Stähle, Titan oder Luftfahrtlegierungen, die zu starker Rückfederung und Kaltverfestigung neigen.
Komplexe Folgeverbundwerkzeuge, die Gewindeschneiden im Gesenk, Einsetzen von Hardware oder Schweißen umfassen und präzise Verweilzeiten am unteren Ende des Hubs erfordern.
Lohnfertigungsbetriebe, die eine große Mischung unterschiedlicher Teile verarbeiten und maximale Vielseitigkeit und schnelle Umrüstungen von einer einzigen Maschine erfordern.
Betriebe, die die Leistung bei flachen Teilen maximieren möchten, indem sie die Pendelbewegung nutzen, um verschwendeten Stößelweg zu vermeiden.
Für Einrichtungen, die bessere Ziehfähigkeiten als eine herkömmliche mechanische Presse benötigen, aber die Kosten eines vollständigen Servosystems nicht rechtfertigen können, bieten Link-Motion-Pressen einen Mittelweg. Diese Maschinen verwenden ein modifiziertes mechanisches Kniehebelgestänge anstelle einer standardmäßigen Exzenterkurbel. Das Gestänge verändert mechanisch die Schlittengeschwindigkeit, wodurch der Stößel während des Arbeitsabschnitts des Hubs erheblich verlangsamt und während der Rücklaufphase beschleunigt wird.
Diese mechanische Modifikation sorgt für einen sanfteren Schlag und einen besseren Materialfluss bei Ziehvorgängen, ohne auf elektronische Servomotoren angewiesen zu sein. Es handelt sich um eine Hardwarelösung für ein Bewegungsproblem. Während Link-Motion-Pressen die unbegrenzte Programmierbarkeit, Verweilmöglichkeiten und Pendelbewegung einer Servopresse vermissen lassen, bieten sie ein kostengünstiges Upgrade für bestimmte Umformanwendungen. Sie können das Profil jedoch nicht ändern. Wenn Sie von einem Tiefziehteil zu einem Flachstanzteil wechseln, bleiben Sie bei dieser langsamen Ziehgeschwindigkeit hängen.
Um die Pressenlandschaft vollständig zu verstehen, müssen Sie sowohl mechanische als auch Servopressen mit hydraulischen Pressen vergleichen. Hydraulische Pressen nutzen Flüssigkeitsdruck, um einen Zylinder anzutreiben, um den Stößel zu bewegen. Sie eignen sich ideal für schwere Aufgaben, die eine enorme, anhaltende Kraft über einen sehr langen Hub erfordern, wie z. B. das Tiefziehen massiver Karosserieteile oder das Verdichten von Pulvern. Sie können zu jedem Zeitpunkt des Hubs die volle Tonnage liefern.
Allerdings sind hydraulische Pressen im Allgemeinen langsam. Eine hydraulische Presse läuft möglicherweise mit 10 Hüben pro Minute, verbraucht viel Energie und birgt das Risiko von Öllecks und Umweltgefahren. Servopressen schließen diese Lücke und bieten eine überlegene Mischung aus hydraulischer Kraftsteuerung mit mechanischer Geschwindigkeit, Präzision und Sauberkeit. Eine Servopresse bietet das Kraftprofil einer hydraulischen Presse, kann jedoch mit 40 Hüben pro Minute arbeiten. Während sich die Hydraulik immer noch durchsetzt, wenn es um extrem hohe Dauerkräfte geht, werden sie bei Präzisionsumformanwendungen zunehmend durch Servopressen ersetzt.
Der Übergang von traditionellen mechanischen Aufbauten zu einer servogesteuerten Umgebung bringt eine erhebliche Lernkurve mit sich. Bediener, die es gewohnt sind, lediglich die Schließhöhe anzupassen und eine kontinuierliche Geschwindigkeit einzustellen, müssen jetzt lernen, komplexe Bewegungsprofile auf fortschrittlichen Mensch-Maschine-Schnittstellen zu erstellen. Sie müssen den Zusammenhang zwischen Geschwindigkeitsänderungen, Wärmeerzeugung in der Form, Materialfluss und umgekehrter Tonnage verstehen.
Dieser Übergang erfordert eine höhere Qualifikation der Bediener, des Einrichtpersonals und der Werkzeugingenieure. Wenn ein Bediener eine schnelle Annäherung programmiert und vergisst, vor dem Kontakt abzubremsen, zerbricht die Matrize. Einrichtungen müssen in umfassende Schulungen investieren, um das Potenzial der Technologie zu maximieren. Wenn die Belegschaft eine Servopresse genau wie eine mechanische Presse behandelt und sie mit konstanter Geschwindigkeit und vollem Hub laufen lässt, wird die Anlage aus der enormen Kapitalinvestition keinen betrieblichen Nutzen ziehen.
Obwohl Servopressen insgesamt sehr energieeffizient sind, unterscheidet sich ihr Leistungsaufnahmeprofil erheblich von dem mechanischer Pressen. Ein Servomotor benötigt während der Beschleunigungsphase des Hubs massive Stromspitzen. Wenn die Druckmaschine nicht mit geeigneten Energiemanagementsystemen oder aktiven Frontends ausgestattet ist, können diese Spitzenstromaufnahmen die elektrische Infrastruktur der Anlage stark belasten.
Vor der Installation müssen Anlageningenieure eine gründliche Analyse der Stromqualität durchführen. Sie müssen sicherstellen, dass das örtliche Netz und die Transformatoren der Anlage die schnellen Schwankungen des Strombedarfs bewältigen können. Spannungsabfälle oder verschmutzter Strom können zu Antriebsstörungen führen. Möglicherweise müssen Sie Transformatoren aufrüsten oder Netzdrosseln installieren, um die Servoantriebe zu schützen und Störungen anderer empfindlicher CNC-Geräte in der Fabrikhalle zu verhindern.
Der Technologiewandel verändert das Wartungsparadigma. Die Fehlerbehebung bei mechanischen Pressen wird häufig effektiv von hauseigenen Mühlenbauern durchgeführt, die sich mit Zahnrädern, pneumatischen Kupplungen und Schmierleitungen auskennen. Wenn eine mechanische Presse ausfällt, ist das Problem normalerweise sichtbar und physisch. Sie benötigen einen Techniker mit einer Fettpresse und einem Schraubenschlüssel.
Servopressen erfordern einen anderen Diagnoseansatz. Für die Behebung von Antriebsfehlern, Encoder-Signalfehlern oder Kühlkreislauf-Durchflussraten sind spezialisierte Mechatroniker oder Elektrotechniker erforderlich. Sie benötigen einen Techniker mit einem Laptop und einem Oszilloskop. Anlagen, die Servotechnologie einsetzen, müssen sich oft stärker auf den Support spezialisierter Anbieter, Ferndiagnosen und Software-Updates verlassen und verlagern die Wartung von der mechanischen Reparatur auf die elektronische Analyse.
Um eine Geräteaufrüstung voranzutreiben und sicherzustellen, dass Sie die richtige Pressentechnologie für Ihre Prägehalle auswählen, unternehmen Sie die folgenden umsetzbaren Schritte:
Überprüfen Sie Ihre aktuellen Produktionsläufe, um bestimmte Teile mit hohen Ausschussraten aufgrund von Rückfederung, Rissen oder inkonsistentem Materialfluss zu identifizieren.
Zeichnen Sie die erforderlichen Tonnagekurven für Ihre komplexesten Werkzeuge auf, um festzustellen, ob diese die Kapazität Ihrer vorhandenen mechanischen Pressen weiter oben im Hub überschreiten.
Bewerten Sie die elektrische Infrastruktur Ihrer Anlage, insbesondere die Transformatorkapazität und die Stromqualität, um die Kompatibilität mit dem Spitzenleistungsbedarf von Servoantriebssystemen sicherzustellen.
Wenden Sie sich an Ihre Werkzeugabteilung, um zu ermitteln, welche Folgeverbundwerkzeuge ein Innengewindeschneiden oder eine automatisierte Montage ermöglichen, wenn sie mit programmierbaren Verweilzeiten ausgestattet sind.

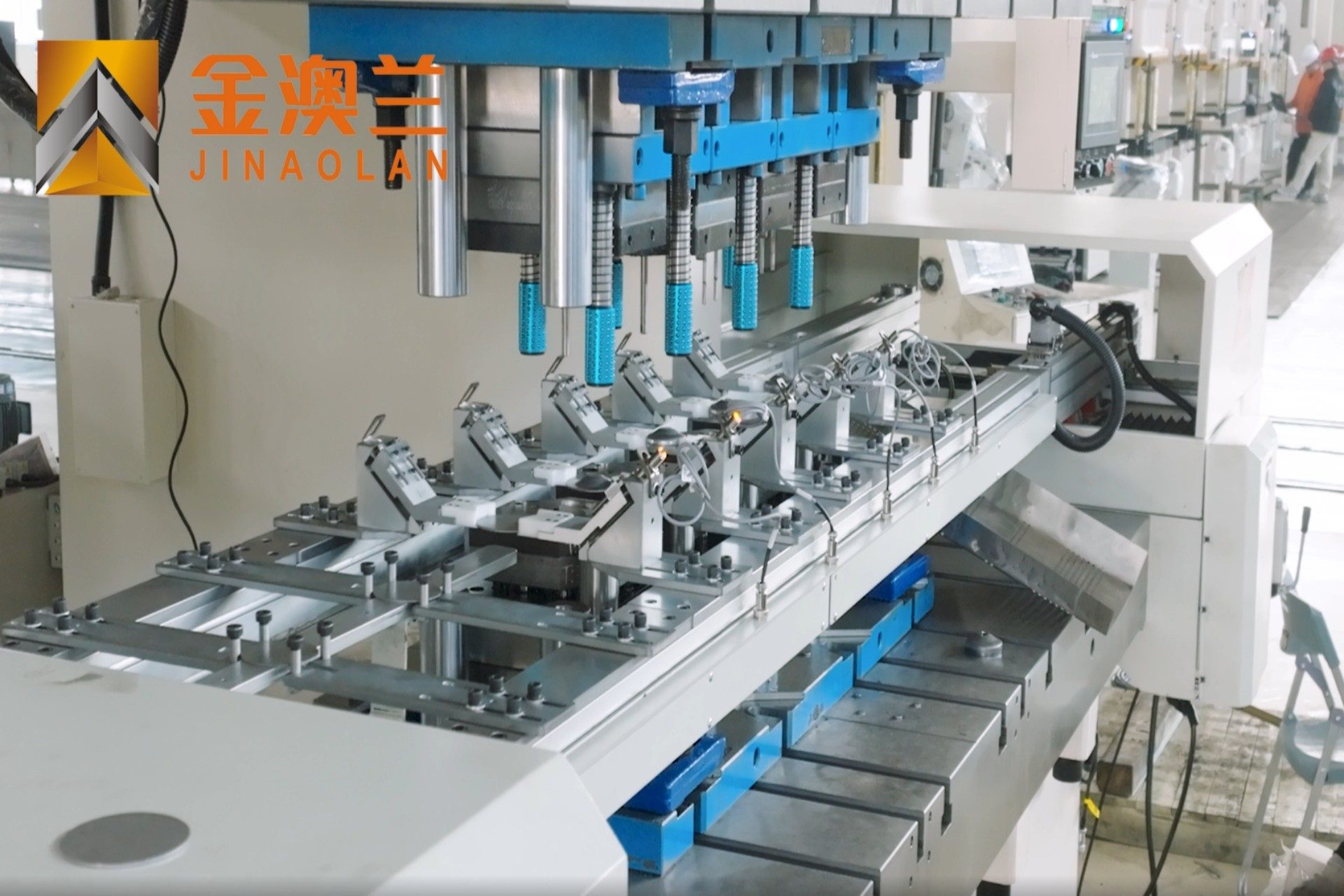

Zhejiang Jinaolan Machine Tool wurde 1983 gegründet und stellt mechanische Pressen und integrierte Stanzlinienausrüstung mit Kapazitäten von 25 bis 2.400 Tonnen her. Seine Erfahrung in der Herstellung von Pressen, automatisierten Zuführsystemen, Stanzwerkzeugen, Transfergeräten und der Integration in Produktionslinien kann Herstellern dabei helfen, Gerätekonfigurationen für verschiedene Materialien, Werkzeugprogramme und Produktionsziele zu bewerten.
A: Der Hauptunterschied ist der Antriebsmechanismus. Eine mechanische Presse nutzt ein sich kontinuierlich drehendes Schwungrad und eine Kupplung zum Antrieb des Stößels, wodurch ein festes, unveränderliches Hub- und Geschwindigkeitsprofil entsteht. Eine Servopresse verwendet einen direkt angetriebenen Servomotor, der das Schwungrad überflüssig macht und einen vollständig programmierbaren Hub, variable Geschwindigkeiten und präzise Verweilzeiten an jedem Punkt des Zyklus ermöglicht.
A: Ja, Servopressen verbrauchen typischerweise 32 bis 42 % weniger Energie. Mechanische Pressen verbrauchen kontinuierlich Strom, um das schwere Schwungrad auch im Leerlauf am Laufen zu halten. Servopressen verbrauchen nur dann Strom, wenn sich der Stößel aktiv bewegt. Sie nutzen auch regeneratives Bremsen, bei dem die Servomotoren beim Abbremsen als Generatoren fungieren und Energie in die Kondensatorbänke des Systems zurückspeisen.
A: In vielen Präzisionsumformanwendungen, ja. Servopressen bieten die gleiche Fähigkeit, an jedem Punkt des Hubs die volle Kraft zu liefern, was den Hauptvorteil einer hydraulischen Presse darstellt. Servopressen arbeiten jedoch mit viel höheren Geschwindigkeiten, bieten eine überlegene Positionsgenauigkeit und eliminieren die Umweltrisiken und Wartungsprobleme, die mit Hydrauliköllecks verbunden sind.
A: Die Anfangsinvestition ist aufgrund der fortschrittlichen Technologie, die für den Bau der Maschine erforderlich ist, höher. Servopressen basieren auf massiven, flüssigkeitsgekühlten Servomotoren mit hohem Drehmoment, ausgefeilten CNC-Bewegungssteuerungsarchitekturen, Absolutwertgebern und Hochleistungskondensatorbänken für das Energiemanagement. Die Herstellung dieser präzisen elektronischen Komponenten ist naturgemäß teurer als herkömmliche gusseiserne Schwungräder und pneumatische Kupplungen.
A: Eine Servopresse verlängert die Lebensdauer der Werkzeuge, indem sie die genaue Geschwindigkeit des Stößels am Aufprallpunkt steuert. Indem die Presse so programmiert wird, dass sie kurz vor dem Kontakt mit dem Material langsamer wird, werden Aufprallstöße drastisch reduziert. Es steuert außerdem die Durchbruchsgeschwindigkeit während des Stanzvorgangs und minimiert so die zerstörerische Rückwärtsbeanspruchung, die normalerweise zu vorzeitigem Verschleiß an Stempeln und Matrizenschuhen führt.
A: Die umgekehrte Tonnage ist die heftige negative Kraft, die entsteht, wenn Material während eines Stanz- oder Stanzvorgangs plötzlich bricht. Diese plötzliche Druckentlastung sendet eine schädliche Schockwelle durch die Presse. Servopressen bewältigen dieses Problem, indem sie den Stößel genau an der Stelle des Materialbruchs abbremsen, die freigesetzte Energie absorbieren und die Stoßwelle ableiten, bevor sie das Werkzeug oder den Pressenrahmen beschädigen kann.
