Die Wahl der richtigen mechanischen Pressenarchitektur ist mit einem hohen Investitionsaufwand verbunden. Wenn Sie die falsche Wahl treffen, müssen Sie mit vorzeitigem Werkzeugverschleiß, hohen Ausschussraten und verschwendeter Stellfläche rechnen. Bei der Entscheidung kommt es darauf an, die strukturellen Grenzen Ihrer Ausrüstung zu verstehen. Sie müssen das technische Spannungsverhältnis zwischen der Aufnahme größerer Werkzeuge, breiterer Werkstücke und außermittiger Lasten einerseits und der Bewältigung der Maschinenkomplexität, der Anfangsinvestitionen und der Zykluszeiten andererseits ausbalancieren.
Jeder Stanzvorgang erfordert einen spezifischen Ansatz zur strukturellen Steifigkeit und Kraftverteilung. Eine Presse, die beim Hochgeschwindigkeits-Stanzen kleiner Unterlegscheiben einwandfrei funktioniert, wird wahrscheinlich versagen, wenn sie mit dem Betrieb einer breiten, mehrstufigen Folgestanze beauftragt wird. Um eine langfristige Kapitalrendite sicherzustellen, müssen Sie die technischen Unterschiede zwischen Einzel- und Doppelkurbelkonstruktionen bewerten. Diese Bewertung erfordert einen Blick über einfache Tonnagewerte hinaus und die Untersuchung, wie Kraft auf die Werkzeuge ausgeübt wird, wie der Rahmen mit Durchbiegungen umgeht und was Ihre spezifischen Metallverarbeitungsanforderungen vorschreiben.
Inhaltsverzeichnis

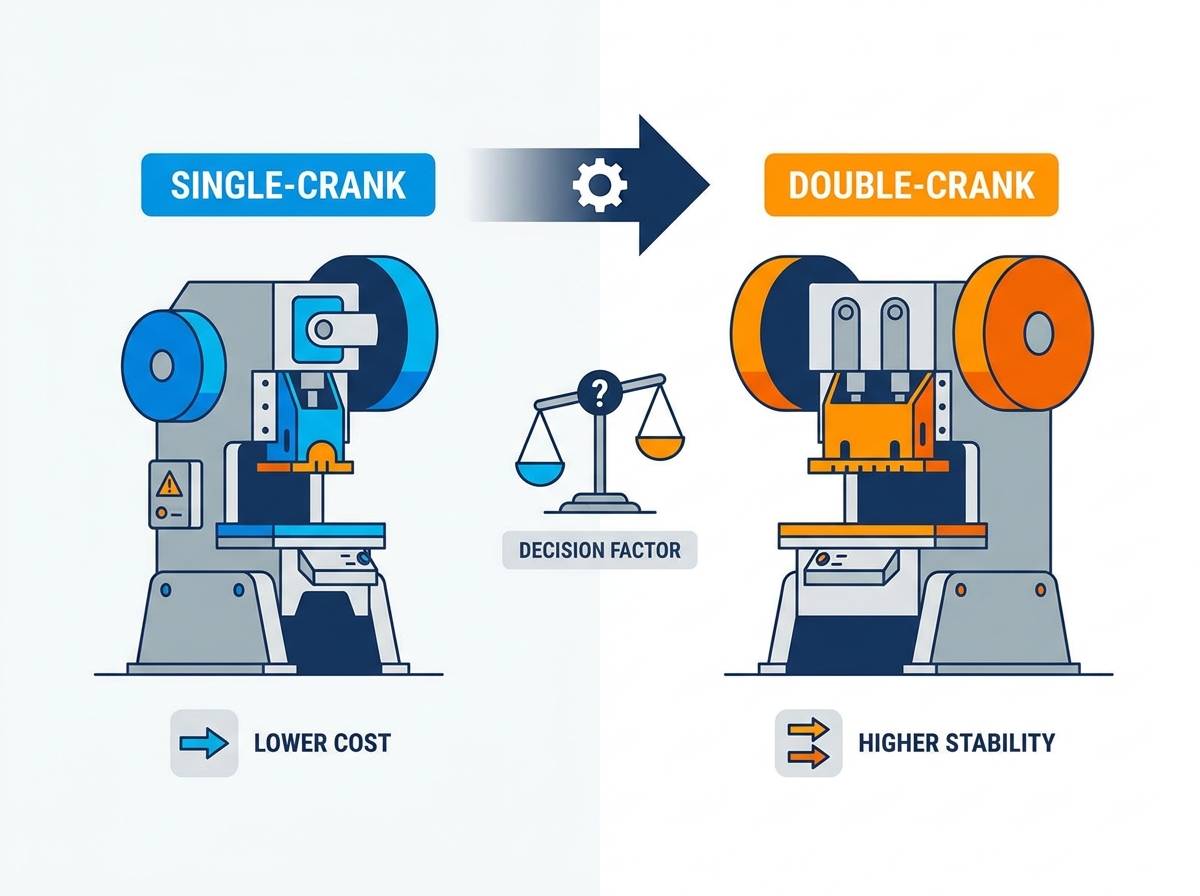

Kraftverteilung: Einzelkurbelpressen üben die Kraft zentral aus und eignen sich daher ideal für kleinere, symmetrische Matrizen. Doppelkurbelpressen verteilen die Kraft auf zwei Verbindungspunkte und gewährleisten so die Genauigkeit auch bei größeren Bettgrößen.
Schlittenparallelität: Doppelkurbelarchitekturen widerstehen von Natur aus einer Durchbiegung durch außermittige Belastung und verlängern so die Werkzeuglebensdauer bei komplexen oder asymmetrischen Stanzvorgängen erheblich.
Kosten vs. Leistungsfähigkeit: Einkurbelmaschinen bieten geringere Anfangsinvestitionen und eine einfachere Wartung für leichte bis mittelschwere Arbeiten, während Doppelkurbelmaschinen höhere Investitionen erfordern, aber die Möglichkeit eröffnen, große Folgeverbundwerkzeuge und Hochleistungsanwendungen zu betreiben.
Faustregel für die Auswahl: Wählen Sie basierend auf der Abmessung Ihrer größten Matrize von links nach rechts, der Größe des Werkstücks und der Schwere der außermittigen Belastungen, anstatt sich nur auf die Tonnageanforderungen zu verlassen.
Das technische Design einer Einzelkurbelpresse ist unkompliziert und für bestimmte Anwendungen äußerst effektiv. Es verwendet einen einzelnen Lenkstockhebel, der die Exzenterwelle direkt mit der Mitte des Schlittens verbindet. Während sich die Kurbelwelle dreht, wandelt der Lenkstockhebel diese Drehbewegung in eine lineare Bewegung um und treibt den Schlitten nach unten, um den Stempelvorgang auszuführen. Die gesamte Kraft der Maschine wird über diesen einzigen, massiven Verbindungspunkt geleitet.
Diese Architektur bietet einen deutlichen mechanischen Vorteil. Die Montage ist einfacher und erfordert weniger bewegliche Teile, Lager und Verbindungspunkte. Diese Einfachheit führt zu einer hocheffizienten Kraftübertragung direkt in die Mitte des Pressenbetts. Wenn ein Würfel perfekt unter dem Lenkstockhebel zentriert ist, bewegt sich der Kraftvektor gerade nach unten. Dies maximiert die Energieübertragung und minimiert die Belastung des Pressenrahmens, sodass die Maschine mit hohen Geschwindigkeiten und minimalen Vibrationen arbeiten kann.
Dieses Design unterliegt jedoch strengen physikalischen Einschränkungen. Da der Schlitten von einem einzigen zentralen Punkt aus angetrieben wird, besteht eine hohe Kippanfälligkeit, wenn die Last nicht perfekt zentriert ist. Wenn ein Stanzvorgang eine außermittige Last erzeugt, entsteht ein Kraftmoment. Diese Kraft versucht, den Schlitten aus der Parallelität zur Stützplatte zu kippen. Die Pressleisten müssen diese Querkraft aufnehmen. Mit der Zeit beschleunigt sich dadurch der Verschleiß der Führungsschiene, der Schlitten wird aus der Ausrichtung gebracht und es kommt zu schweren Werkzeugschäden.
Bediener, die Einkurbelmaschinen betreiben, müssen streng auf die Platzierung der Matrizen achten. Schon eine geringfügige Fehleinschätzung des Lastschwerpunktes kann dazu führen, dass der Stempel schräg in die Matrize eindringt. Bei Hochgeschwindigkeitsschneidvorgängen führt dieser Winkeleintritt zu einem schnellen Abstumpfen der Schneidkanten und zu unzulässigen Graten an den fertigen Teilen.
Eine Doppelkurbelpresse nutzt zwei Lenkstockarme, um den Schlitten anzutreiben. Abhängig von der Größe und Kapazität der Maschine werden diese Lenkstockhebel entweder von einer einzigen breiten Kurbelwelle oder von zwei synchronisierten Kurbelwellen und Pleueln angetrieben. Dieses Design verändert grundlegend die Art und Weise, wie Kraft auf den Schlitten und die darunter liegenden Werkzeuge ausgeübt wird, und verteilt die Last auf einen viel größeren physischen Bereich.
Der primäre mechanische Vorteil ist die Stabilität. Durch die Verwendung von zwei Aufhängungspunkten bietet die Presse eine hervorragende Führung über einen viel größeren Bereich von links nach rechts. Die Doppelverbindungen stabilisieren den Schlitten und widerstehen aktiv den Kippkräften, die durch außermittige Lasten entstehen. Dadurch wird sichergestellt, dass der Schlitten während des gesamten Hubs parallel zum Bett bleibt, selbst wenn auf einer Seite der Matrize eine starke Umformung und auf der anderen Seite ein leichteres Lochen erfolgt.
Die Umsetzung dieser Zweipunktaufhängung bringt besondere bauliche Anforderungen mit sich. Doppelkurbelpressen erfordern schwerere Rahmen, um die breitere Krone und das breitere Bett zu tragen. Die Antriebsstränge sind von Natur aus komplexer und erfordern ein präzises Getriebe, um sicherzustellen, dass sich beide Lenkstockhebel perfekt synchron bewegen. Wenn eine Seite auch nur den Bruchteil einer Sekunde hinter der anderen zurückbleibt, bleibt der Schlitten in den Leisten hängen. Folglich benötigen diese Maschinen insgesamt eine größere Stellfläche in der Fabrikhalle und stellen einen größeren Teil der Investitionsgüter dar.
Die Synchronisierung wird typischerweise durch ein massives Bullgetriebe erreicht, das zwei Ritzel antreibt, oder durch eine Doppelantriebsanordnung bei größeren Modellen mit gerader Seite. Diese mechanische Verbindung gewährleistet, dass die Abwärtskraft ausgeglichen bleibt. Wenn ein schweres Folgeverbundwerkzeug eine Kraft von 300 Tonnen auf der linken Seite und nur 50 Tonnen auf der rechten Seite erfordert, absorbieren die Doppellenker das Differential, ohne dass sich der Schlitten durchbiegen kann.
Das von Ihnen gewählte Kurbeldesign wird stark vom Rahmenstil der Presse beeinflusst. Die Einzelkurbelkonfiguration ist der Industriestandard für herkömmliche C-Rahmen- oder Spaltrahmenpressen. Die offene Vorderseite und die Seiten eines C-Rahmens bieten hervorragenden Zugang für die manuelle Teilezuführung und Werkzeugeinstellungen. In Kombination mit einer einzigen Kurbel entsteht eine vielseitige Hochgeschwindigkeitsmaschine, die sich perfekt für allgemeine Stanzaufgaben und sekundäre Arbeiten eignet.
Hersteller produzieren auch C-Frame-Doppelkurbelpressen. Dieses Hybriddesign bietet einen überzeugenden Mittelweg. Es bietet das breitere Bett und die verbesserte Schlittenführung eines Doppelkurbelsystems und behält gleichzeitig die dreiseitige Zugangscharakteristik eines C-Rahmens bei. Dadurch können Bediener breitere Werkstücke oder kleine Folgeverbundwerkzeuge verarbeiten, ohne auf eine massive Presse mit gerader Seite umsteigen zu müssen. Bei C-Rahmen kommt es jedoch immer noch zu einer Spaltung, bei der sich der Hals der Presse bei starker Belastung öffnet, was zu einer Winkelabweichung führt.
Für das Stanzen schwerer, breiter progressiver Matrizen bleibt die Doppelkurbelpresse mit gerader Seite der ultimative Standard. Gerade Seitenrahmen verfügen über vier vertikale Säulen, die die bei C-Rahmen übliche Winkelabweichung verhindern. Diese Rahmen werden oft durch massive Zugstangen aus Stahl zusammengehalten, die mit Hydraulikmuttern vorgespannt sind. Wenn Sie das starre Vier-Säulen-Design mit der Zweipunktaufhängung einer Doppelkurbel kombinieren, erreichen Sie maximale strukturelle Integrität und Präzision.
Die Anpassung der Pressbettgröße an die Abmessungen Ihrer Matrize und Ihres Werkstücks ist eine strenge technische Anforderung. Eine allgemeine Richtlinie schreibt vor, dass die Werkzeuge mindestens zwei Drittel der Bettabmessungen von links nach rechts abdecken sollten, um eine ordnungsgemäße Lastverteilung sicherzustellen. Wenn eine Matrize zu klein für ein großes Bett ist, kann die konzentrierte Kraft dazu führen, dass sich der Schlitten in der Mitte nach unten durchbiegt.
Einzelkurbelpressen sind strikt auf kleine bis mittlere Matrizen beschränkt. Wenn Sie eine breite Matrize in eine Einzelkurbelpresse einsetzen, ragen die Enden des Werkzeugs über den zentralen Verbindungspunkt hinaus. Wenn die Presse arbeitet, können die nicht unterstützten Enden des Schlittens nach oben ausweichen. Dieser ungleichmäßige Druck führt zu schnellem Werkzeugverschleiß, schlechter Teilequalität und kann schließlich zum Bruch des Lenkstockhebels oder zum Bruch der Exzenterwelle führen.
Doppelkurbelpressen wurden speziell für die Aufnahme großer Folgeverbundwerkzeuge mit mehreren Stationen und sperriger Werkstücke entwickelt. Der große Abstand der beiden Lenkstockhebel stützt den Schlitten auf seiner gesamten Länge. Diese strukturelle Integrität ermöglicht es Ihnen, breites Coilmaterial durch mehrere Formstationen zu führen, ohne die Parallelität des Schlittens oder die Qualität des fertigen Teils zu beeinträchtigen.
Parameter |
Möglichkeit einer Einzelkurbelpresse |
Möglichkeit zur Doppelkurbelpresse |
|---|---|---|
Maximale Matrizenbreite |
Begrenzt auf die Mitte 50 % der Liegefläche |
Kann bis zu 90 % der Bettfläche von links nach rechts abdecken |
Toleranz bei außermittiger Belastung |
Sehr niedrig; anfällig für starkes Kippen der Rutsche |
Hoch; Doppelstocklenker widerstehen Kippmomenten |
Eignung für progressive Matrizen |
Arm; nur für sehr kurze, kompakte Matrizen geeignet |
Exzellent; Entwickelt für lange Matrizen mit mehreren Stationen |
Risiko einer Objektträgerablenkung |
Hoch an den Außenkanten der Rutsche |
Niedrig über die gesamte Spannweite der Rutsche |
Unter Schlittenparallelität versteht man die Fähigkeit des Schlittens, während des gesamten Prägehubs vollkommen flach und parallel zur Unterlageplatte zu bleiben. Bei der Präzisionsmetallfertigung ist die Einhaltung einer strikten Parallelität nicht verhandelbar. Selbst eine Durchbiegung von wenigen Tausendstel Zoll kann dazu führen, dass Stempel abscheren, Matrizen abplatzen und Teile die Qualitätsprüfung nicht bestehen. Moderne Pressen verwenden Acht-Punkt-Keilleistensysteme, um diese Ausrichtung beizubehalten, aber die Keilleisten können nur dann eine gewisse Leistung erbringen, wenn die Kernarchitektur nicht zur Aufgabe passt.
Eine außermittige Belastung ist der Hauptfeind der Gleitparallelität. Beim progressiven Prägen kommt es häufig zu Vorgängen wie starkem Ziehen oder Prägen an einem Ende der Matrize, während am anderen Ende ein leichteres Lochen erfolgt. Dadurch entsteht eine asymmetrische Belastung. Die zum Formen des Teils erforderliche Kraft ist nicht unter dem Schlitten zentriert, wodurch ein starkes Kippmoment entsteht, das versucht, den Schlitten aus seinen Führungen zu hebeln.
Durch die Zweipunktaufhängung einer Doppelkurbelpresse wird dieses Kippen des Stößels wirksam gemildert. Wenn eine asymmetrische Last gegen eine Seite des Schlittens drückt, widersteht der entsprechende Lenkstockhebel der Kraft, während der zweite Lenkstockhebel die gegenüberliegende Seite stabilisiert. Dieser mechanische Widerstand hält enge Toleranzen aufrecht und schützt empfindliche Werkzeuge unter den anspruchsvollsten außermittigen Bedingungen.
Ein weit verbreitetes Missverständnis in der Metallumformungsindustrie ist, dass eine Doppelkurbelpresse automatisch die doppelte Tonnage einer Einfachkurbelpresse liefert. Das ist falsch. Eine 200-Tonnen-Einzelkurbelpresse und eine 200-Tonnen-Doppelkurbelpresse liefern jeweils maximal 200 Tonnen Kraft. Der Unterschied liegt ausschließlich darin, wie diese Tonnage über das Bett verteilt wird.
Eine Einzelkurbelpresse konzentriert ihre volle Nennkraft direkt auf die Mittellinie der Maschine. Eine Doppelkurbelpresse verteilt ihre Nennkraft auf die beiden Verbindungspunkte. Daher müssen Sie die erforderliche Tonnage pro Quadratzoll Ihrer Düsenfläche berechnen. Wenn Sie eine hochkonzentrierte Kraft auf kleinem Raum benötigen, ist eine einzelne Kurbel äußerst effizient. Wenn Sie diese Kraftverteilung auf ein 72 Zoll breites progressives Werkzeug benötigen, ist die verteilte Kraft einer Doppelkurbel zwingend erforderlich.
Wenn Sie eine Einkurbel- oder Doppelkurbelpresse bewerten , müssen Sie Ihre Tonnagekurve mit der physischen Breite Ihres Werkzeugs abgleichen. Das Aufbringen einer hohen Tonnage auf einen kleinen, außermittigen Bereich in einer Doppelkurbelpresse kann tatsächlich eine der Lenkstockverbindungen überlasten, selbst wenn die Gesamttonnage der Presse nicht überschritten wird. Sie müssen auch die umgekehrte Tonnage oder den Durchschlagsstoß berücksichtigen, der auftritt, wenn der Stempel das Material durchbricht. Doppelkurbelpressen absorbieren diesen Stoß im Allgemeinen über große Spannweiten besser.
Die SPM-Fähigkeiten (Strokes per Minute) variieren erheblich zwischen den beiden Architekturen. Die Produktionsgeschwindigkeit hängt direkt von der Masse der beweglichen Komponenten und der Hublänge ab. Einzelkurbelpressen verfügen im Allgemeinen über leichtere Stößel, einen einzelnen Lenkstockhebel und einen kompakteren Antriebsstrang. Die Kupplungs- und Bremsmechanismen müssen beim Ein- und Auskuppeln weniger Trägheit überwinden.
Aufgrund der geringeren bewegten Masse erreichen Einkurbelpressen in der Regel deutlich höhere Geschwindigkeiten. Sie können den Schlitten schnell beschleunigen und abbremsen und eignen sich daher besonders gut für schnelle, leichte Stanzvorgänge, bei denen die Zykluszeit der Hauptfaktor für die Rentabilität ist. Einige Einkurbelmaschinen können im Dauerbetrieb mehrere Hundert Hübe pro Minute erreichen.
Doppelkurbelpressen tragen deutlich mehr Masse. Der breitere Schlitten, die beiden Lenkstangen und das schwerere Getriebe erfordern mehr Zeit für einen Schlag. Obwohl sie mit niedrigeren SPM arbeiten, liegt ihr Wert in ihrer Fähigkeit, komplexe, schwere Umformungen an mehreren Stationen gleichzeitig durchzuführen. Sie produzieren mit jedem Hub ein fertiges, komplexes Teil, anstatt sich auf sekundäre Arbeitsgänge zu verlassen, was letztendlich den Gesamtdurchsatz für komplexe Baugruppen erhöht.
Der Kostenunterschied zwischen diesen beiden Druckmaschinentypen ist erheblich. Für den Bau von Doppelkurbelpressen sind deutlich mehr Rohstoffe erforderlich. Die Rahmen sind breiter und dicker, um die beiden Aufhängepunkte zu unterstützen. Die Antriebsstränge erfordern eine komplexe Bearbeitung, synchronisierte Getriebe sowie schwerere Kupplungen und Bremsen. Dieser technische Aufwand führt naturgemäß zu höheren Anfangsinvestitionen.
Auch die Versand- und Montagekosten spielen bei den anfänglichen Investitionskosten eine große Rolle. Eine Doppelkurbelpresse mit gerader Seite erfordert häufig spezielle Tieflader für den Transport und Schwerlastportale für die Installation. Einzelkurbelpressen, insbesondere Modelle mit C-Rahmen, können oft mit Standard-Schwerlaststaplern bewegt und auf Standard-Flachbetten transportiert werden, was die Einsatzkosten drastisch senkt.
Einzelkurbelpressen bieten eine niedrigere Eintrittsbarriere. Ihr stromlinienförmiges Design erfordert weniger Stahl und einfachere Herstellungsprozesse. Für Einrichtungen, die sich auf die Produktion von Kleinteilen mit großen Volumina konzentrieren, ermöglicht der niedrigere anfängliche Investitionsaufwand einen schnelleren ROI und die Möglichkeit, aus Redundanzgründen mehrere Maschinen auf der gesamten Etage einzusetzen. Aufgrund ihrer robusten Konstruktion und Vielseitigkeit bei der Bewältigung komplexer, margenstarker Arbeiten verlieren Doppelkurbelpressen jedoch oft langsamer an Wert.
Es besteht ein direkter, messbarer Zusammenhang zwischen Schlittenparallelität und Matrizenverschleiß. Werkzeuge sind oft der teuerste Vermögenswert in einer Stanzanlage. Wenn ein Schlitten aufgrund einer außermittigen Belastung umkippt, tritt der Stempel schräg in den Hohlraum der Matrize ein. Dies führt zu ungleichmäßigem Verschleiß, Abrieb und schließlich zu katastrophalen Werkzeugausfällen. Der Austausch zerbrochener Hartmetallstempel kann Tausende von Dollar kosten und die Produktion tagelang lahmlegen.
Die höheren Anschaffungskosten einer Doppelkurbelpresse werden häufig durch eine drastisch geringere Wartung der Werkzeuge ausgeglichen. Durch die Aufrechterhaltung einer strikten Parallelität schont die Presse die Matrize. Sie erleben längere Durchläufe zwischen den Schleifvorgängen, weniger Ausschussteile aufgrund von Graten und ein deutlich geringeres Risiko, dass teure Komponenten brechen. Der Pressenrahmen absorbiert die Belastung, sodass die Werkzeuge dies nicht tun müssen.
Die Wartungsrealität unterscheidet sich stark zwischen den beiden Designs. Einkurbelpressen sind einfacher und kostengünstiger zu warten. Der Zugriff auf die einzelne Lenkstockverbindung und die Exzenterwelle ist unkompliziert. Doppelkurbelpressen erfordern hochqualifizierte Techniker, um die präzise Synchronisierung der Doppelkurbelwellen sicherzustellen. Wenn die Steuerzeiten auch nur geringfügig abweichen, blockiert die Presse, was schwere Schäden am Antriebsstrang zur Folge hat. Reparaturen sind arbeitsintensiver und erfordern aufgrund des Gewichts der Komponenten spezielle Hebegeräte.
Physische Abmessungen und Gewicht müssen bei Ihrer Anlagenplanung berücksichtigt werden. Eine Doppelkurbelpresse ist von Natur aus breiter und höher als eine Einzelkurbelpresse mit derselben Tonnage. Dies erfordert eine sorgfältige Berücksichtigung der Deckenhöhen, der Laufkranabstände und der Gangbreiten für Materialhandhabung und Werkzeugwechsel. Sie müssen sicherstellen, dass Ihre Einrichtung die Ausrüstung physisch unterbringen kann, bevor Sie eine Bestellung unterzeichnen.
Die versteckten Installationskosten können erheblich sein. Einzelkurbelpressen, insbesondere kleinere C-Rahmen-Modelle, können oft direkt an einen standardmäßigen verstärkten Fabrikboden geschraubt werden. Ihre geringere Masse und die zentralisierte Kraft erzeugen beherrschbare Vibrationen, die Standardbeton absorbieren kann, ohne zu reißen.
Schwere Doppelkurbelpressen erfordern häufig spezielle Fundamentarbeiten. Die dynamischen Belastungen, die durch das Stampfen breiter Teile auf einem großen Bett entstehen, können normale Betonböden zerstören. Für die Installation müssen möglicherweise der Boden ausgehoben, isolierte Stahlbetongruben mit einer Tiefe von bis zu mehreren Fuß gegossen und technische Schwingungsisolationspads installiert werden, um umliegende Geräte und Gebäudestrukturen vor seismischen Stoßwellen zu schützen.
Ein häufiges Implementierungsrisiko besteht darin, in die Falle zu tappen, die Ausrüstung zu stark zu spezifizieren. Der Kauf einer Doppelkurbelpresse für kleine, zentrale Lasten oder mittlere Produktionsmengen führt zu Kapitalverschwendung. Sie zahlen für Breite und Stabilisierung, die Ihr Werkzeug einfach nicht benötigt.
Darüber hinaus kann der Betrieb kleiner Matrizen in der Mitte einer großen Doppelkurbelpresse mit der Zeit tatsächlich dazu führen, dass sich der Stößel in der Mitte nach unten durchbiegt. Dieser Biegeeffekt führt dazu, dass die Stempel in der Mitte der Matrize tiefer als vorgesehen eindringen, wodurch die Teiletoleranzen beeinträchtigt werden. Außerdem entstehen Ihnen unnötige Wartungskosten, höhere Energiekosten und der Verlust wertvoller Stellfläche, ohne einen betrieblichen Vorteil zu erzielen.
Die Gefahren einer Unterspezifizierung sind weitaus größer. Der Versuch, breite progressive Matrizen auf einer Einzelkurbelpresse zu betreiben, ist ein Rezept für ein katastrophales Scheitern. Die extremen außermittigen Belastungen zwingen den Schlitten bei jedem einzelnen Hub zum Kippen und kämpfen gegen die Leisten und den Rahmen.
Dieser Kippvorgang stellt eine enorme Belastung für die Leisten, den Rahmen und die Lenkstockverbindung dar. Im Laufe der Zeit führt diese Praxis zu abgebrochenen Lenkstockhebeln, rissigen Presskronen und zerbrochenen Werkzeugen. Die daraus resultierenden Ausfallzeiten, Produktionsausfälle und massiven Reparaturkosten übersteigen bei weitem die durch den Kauf der kleineren Druckmaschine eingesparten Kosten.
Um diese Risiken zu mindern, müssen Sie eine gründliche Prüfung Ihres aktuellen und zukünftigen Werkzeugbestands durchführen, bevor Sie die Maschinenspezifikationen festlegen. Dokumentieren Sie die Abmessungen von links nach rechts und von vorne nach hinten für jede Matrize, die Sie verwenden möchten. Beachten Sie die erforderliche Tonnage, die Materialstärke und die spezifischen Vorgänge, die in den Formstationen stattfinden.
Beraten Sie Ihr Engineering-Team bei der Erstellung von Lastschwerpunktberechnungen für Ihre anspruchsvollsten Teile. Identifizieren Sie genau, wo im Gesenklayout die stärkste Umformung stattfindet. Wenn der Lastschwerpunkt außerhalb der mittleren 60 % der Links-Rechts-Abmessung der Matrize liegt, haben Sie es mit einer starken außermittigen Last zu tun, die eine Doppelkurbelarchitektur erforderlich macht.
Berücksichtigen Sie Ihre Anforderungen an die automatisierte Materialhandhabung. Breite Spulenzuführungen, Hochleistungsrichtmaschinen und komplexe Transfersysteme erfordern oft die größeren Fenster und Betträume, die Doppelkurbelpressen mit gerader Seite bieten. Stellen Sie sicher, dass die von Ihnen ausgewählte Presse physisch in Ihre vorhandene Automatisierungsausrüstung integriert werden kann.
Einzelkurbelpressen zeichnen sich durch besondere Fertigungsumgebungen aus, in denen Geschwindigkeit und zentralisierte Kraft von größter Bedeutung sind. Sie sind die Arbeitspferde für Arbeiten, die keine großen Bettbreiten oder komplexe Folgeverbundwerkzeuge erfordern.
Hochgeschwindigkeits-Stanzen von kleinen bis mittelgroßen Bauteilen aus schmalem Spulenmaterial.
Loch- und Stanzarbeiten mit Ein-Stationen-Matrizen.
Prägen und Prägen kleiner Teile, bei denen eine hohe, konzentrierte Tonnage auf kleinem Raum erforderlich ist.
Sekundäre Vorgänge, bei denen Teile von einem Bediener manuell in die Mitte des Bettes eingeführt werden.
Kleinserienproduktionsaufträge, die häufige Werkzeugwechsel und schnelle Rüstzeiten erfordern.
Diese Maschinen eignen sich perfekt für Lohnwerkstätten, die leichte bis mittelschwere Arbeiten erledigen. Sie passen gut in Einrichtungen mit moderatem Produktionsvolumen, häufigem Werkzeugwechsel und begrenzter Stellfläche. Dank ihrer Einfachheit können Bediener Aufträge schnell einrichten und abbauen und so die Spindelzeit für die Produktion kleiner Auflagen maximieren.
Doppelkurbelpressen sind für schwere, komplexe Umformvorgänge konzipiert, die sich über einen großen physikalischen Bereich erstrecken. Sie bieten die erforderliche Stabilität für moderne, mehrstufige Fertigungsprozesse, die eine hohe Präzision erfordern.
Betrieb großer Folgeverbundwerkzeuge mit mehreren Stationen, die das Stanzen, Lochen und Formen in einem einzigen Durchgang durchführen.
Tiefziehvorgänge erfordern einen gleichmäßigen, parallelen Druck über einen langen Hub.
Asymmetrische Teileumformung, bei der die Last stark auf eine Seite des Werkzeugs konzentriert ist.
Fertigung von Hochleistungskomponenten für die Automobil-, Haushaltsgeräte- und Luft- und Raumfahrtindustrie.
Automatisierte Transfer-Matrizen-Vorgänge, die einen großen vertikalen Abstand für die Teile-Transfermechanismen erfordern.
Diese Pressen gehören in hochvolumige, kontinuierliche Produktionsanlagen. Sie sind für Umgebungen konzipiert, die maximale Betriebszeit, die Handhabung großer Werkstücke und die Einhaltung enger Toleranzen bei breiten, komplexen Komponenten erfordern. Wenn Werkzeugschutz und Teilegenauigkeit über einen weiten Bereich nicht verhandelbar sind, ist die Doppelkurbel die einzig praktikable Option.
Betriebsanforderung |
Empfohlene Architektur |
Technische Begründung |
|---|---|---|
Hochgeschwindigkeits-Austastung (Kleinteile) |
Einzelkurbel |
Eine geringere bewegte Masse ermöglicht eine schnelle Beschleunigung und höhere SPM. |
Breite progressive Matrizen |
Doppelkurbel |
Doppelte Lenkstangen verhindern das Umkippen des Schlittens und schützen komplexe Werkzeuge. |
Schwere außermittige Belastung |
Doppelkurbel |
Die Zweipunktaufhängung nimmt asymmetrische Kräfte ohne Durchbiegung auf. |
Konzentriertes Prägen |
Einzelkurbel |
Die direkte zentrale Krafteinwirkung maximiert die Energieübertragung auf einen kleinen Bereich. |
Tiefziehen großer Platten |
Doppelkurbel |
Behält die strikte Parallelität über die gesamte Länge des Zughubs bei. |
Wenn Sie Ihre Entscheidung für eine Einzelkurbel- oder Doppelkurbelpresse treffen , gehen Sie immer von den physischen Abmessungen Ihrer größten und komplexesten Matrize aus. Die Tonnage ist nur ein Teil der Gleichung; Die Kraftverteilung bestimmt die Lebensdauer Ihrer Werkzeuge und die Qualität Ihrer Teile.
Überprüfen Sie Ihren vorhandenen Werkzeugbestand, um die maximalen Abmessungen von links nach rechts und den Schweregrad der außermittigen Belastung für Ihre schwersten Aufgaben zu ermitteln.
Berechnen Sie die erforderliche Tonnage pro Quadratzoll für Ihre anspruchsvollsten Folgestanzvorgänge, um eine ordnungsgemäße Kraftverteilung sicherzustellen.
Wenden Sie sich an einen Pressenbauingenieur, um Ihre Lastschwerpunktdaten mit spezifischen Maschinenrahmenarchitekturen abzugleichen.
Fordern Sie technische Spezifikationen und Layoutzeichnungen an, um die Grundfläche der Anlage, den Freiraum über Kopf und die Anforderungen an das Betonfundament zu überprüfen.
A: Der Hauptunterschied besteht in der Anzahl der Verbindungspunkte zwischen der Kurbelwelle und dem Schlitten. Eine einzelne Kurbel hat eine zentrale Verbindung, wodurch die Kraft in der Mitte konzentriert wird. Eine Doppelkurbel verfügt über zwei Verbindungen, die die Kraft auf einen breiteren Bettbereich von links nach rechts verteilen.
A: Sie sollten ein Upgrade durchführen, wenn Sie auf breitere Folgeverbundwerkzeuge umsteigen, größere Werkstücke bearbeiten, ein vorzeitiger Werkzeugverschleiß aufgrund des Umkippens des Stößels auftritt oder Sie Aufgaben übernehmen, die während des Stanzvorgangs starke außermittige Belastungen erzeugen.
A: Nicht unbedingt. Beide Architekturen können für hohe Tonnagen gebaut werden. Der Unterschied besteht darin, dass eine Doppelkurbelpresse ihre Nennkraft über einen größeren Bereich von links nach rechts verteilt, während sie bei einer Einzelkurbelpresse zentral konzentriert wird.
A: Die Zweipunktaufhängung einer Doppelkurbel widersteht aktiv den Kippkräften, die beim außermittigen Stampfen auftreten. Dadurch bleibt die strikte Parallelität zwischen Schlitten und Bett erhalten, im Gegensatz zu einer einzelnen Mittelverbindung, die bei ungleichmäßiger Belastung zum Kippen neigt.
A: Ja, es gibt Doppelkurbelpressen mit C-Rahmen. Sie bieten ein breiteres Bett und eine verbesserte Schlittenführung für die Handhabung größerer Teile und behalten gleichzeitig den für traditionelle C-Rahmen-Architekturen typischen offenen Zugang von vorne und von der Seite bei.
A: Ja. Sie verfügen über mehr bewegliche Teile, erfordern eine präzise Synchronisierung der beiden Lenkstockhebel oder der beiden Kurbelwellen und umfassen im Allgemeinen schwerere Komponenten. Dies erhöht sowohl die Routinewartungszeit als auch die Komplexität größerer Reparaturen.
