Die Auswahl der falschen hydraulischen Pressenarchitektur wirkt sich direkt auf die Lebensdauer der Matrizen, die Ausschussrate und die Gesamtproduktionseffizienz aus. Dies macht die anfängliche Strukturauswahl zu einer entscheidenden Investitionsentscheidung. Facility Manager und Fertigungsingenieure stehen vor einem ständigen Balanceakt. Sie müssen die Notwendigkeit von Zugänglichkeit, Tragbarkeit und schnellen Zykluszeiten für den Bediener gegen die strengen Anforderungen an strukturelle Steifigkeit, hohe Tonnage und Präzisionstoleranzen abwägen.

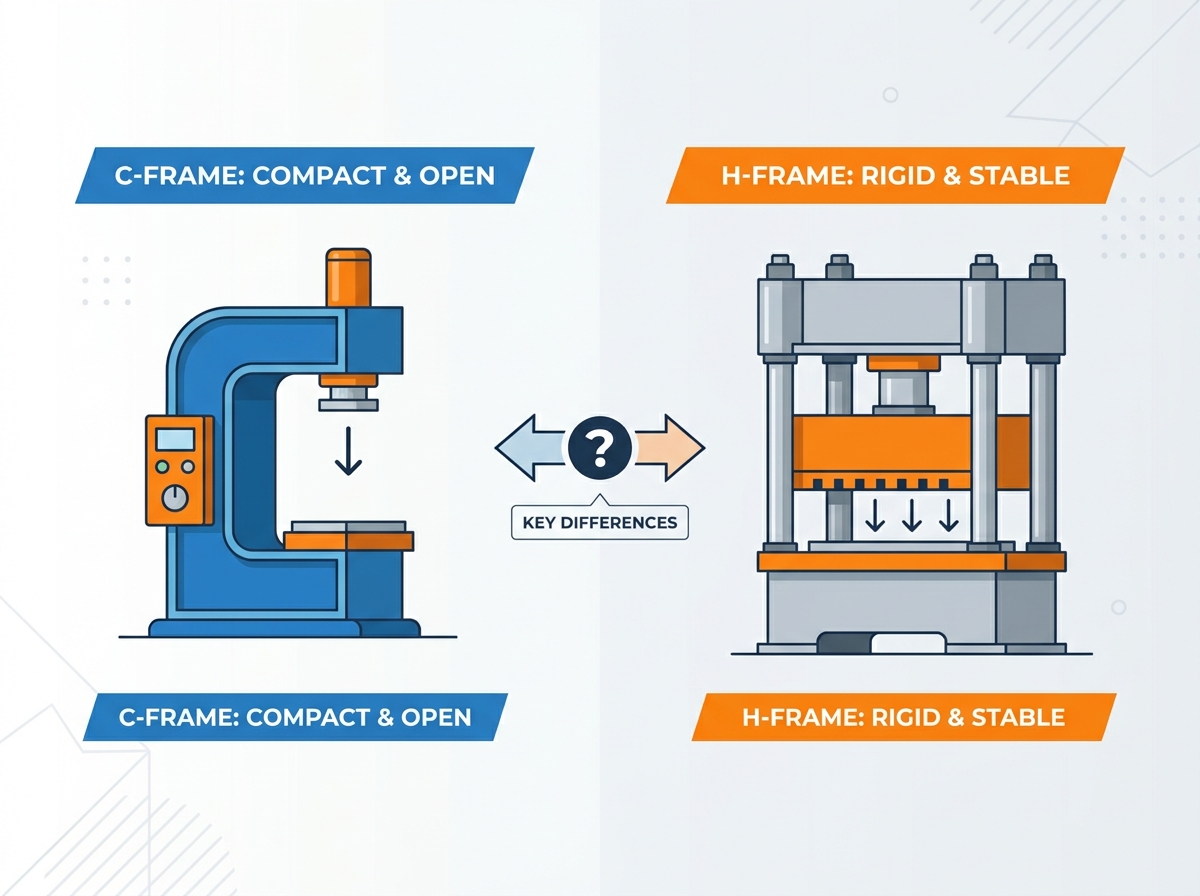

In diesem Leitfaden werden die technischen Gegebenheiten einer C-Rahmen-Presse im Vergleich zu einer H-Rahmen-Presse aufgeschlüsselt . Wir stellen einen technischen Bewertungsrahmen bereit, der auf Durchbiegungsgrenzen, Platzbeschränkungen und anwendungsspezifischen Leistungsmetriken basiert. Das Verständnis dieser Variablen stellt sicher, dass Ihre Ausrüstung perfekt zu den Anforderungen Ihrer Werkstatt passt. Sie erfahren, wie die Rahmengeometrie den Werkzeugverschleiß bestimmt, wie Anlagenlayouts die Pressenauswahl beeinflussen und wie Sie eine Doppelpressenstrategie für maximale Fertigungseffizienz einsetzen.
Inhaltsverzeichnis
Strukturelle Steifigkeit vs. Zugänglichkeit: H-Rahmen-Pressen bieten überragende Steifigkeit und gleichmäßige Kraftverteilung für Präzisionsarbeiten mit hoher Tonnage, während C-Rahmen-Pressen dreiseitigen Zugang bieten, ideal für schnelle manuelle oder halbautomatische Vorgänge.
Der „Gähnen“-Faktor: C-Rahmen-Pressen sind bei Spitzenlasten anfällig für Winkelabweichungen (Gähnen), was bei falscher Anwendung für hochpräzise Aufgaben den Werkzeugverschleiß beschleunigen kann.
Platzbedarf, Mobilität und Auswirkungen auf die Anlage: C-Rahmen benötigen deutlich weniger Stellfläche, bieten eine größere Tragbarkeit für die Zellfertigung und erfordern selten spezielle Fundamente. Umgekehrt erfordern H-Rahmen mit hoher Tonnage eine größere Grundfläche und erfordern häufig eine Stahlbetonmontage als dauerhafte Befestigung.
Kosten-Wert-Verhältnis: C-Rahmen stellen einen geringeren Anfangsinvestitionsaufwand für alltägliche Aufgaben mit leichter bis mittlerer Beanspruchung dar; H-Rahmen rechtfertigen ihre höheren Kosten durch eine längere Lebensdauer der Matrize und die Fähigkeit, schwere Formen zu formen und übergroße Teile zu handhaben.
Die Definition der strukturellen Integrität erfordert die Betrachtung spezifischer Fertigungstoleranzen und betrieblicher Arbeitsabläufe. Ein Pressenrahmen muss den enormen Kräften standhalten, die während des Stanz- oder Umformzyklus entstehen. Wenn sich der Rahmen verbiegt, verlieren Stößel und Aufspannplatte die Parallelität. Diese Fehlausrichtung überträgt sich direkt auf das Werkstück und das Werkzeug. Die Bewertung der Rahmenarchitektur ist der erste Schritt, um eine Maschine an Ihre Produktionsanforderungen anzupassen.
Die C-Rahmen-Presse verfügt über ein offenes Spaltdesign, das dem Buchstaben „C“ ähnelt. Diese Architektur basiert auf einer einzigen massiven hinteren Säule, um die obere Krone und den Hydraulikzylinder zu tragen. Die Front und die Seiten bleiben komplett offen. Dieses offene Design erzeugt eine Reihe spezifischer physikalischer Verhaltensweisen unter Last.
Da die Druckkraft vorne am „C“ wirkt, während die Strukturstütze hinten sitzt, entsteht ein Momentenarm. Wenn der Hydraulikzylinder ausfährt und auf Widerstand stößt, drückt die Kraft die Krone nach oben und das Bett nach unten. Die hintere Säule fungiert als Drehpunkt. Dieses physikalische Modell bedeutet, dass der Rahmen an der Rückseite außergewöhnlich dick sein muss, um einem Durchbiegen standzuhalten. Hersteller schweißen häufig schwere Stahlplatten zusammen, um ein starres Rückgrat zu bilden.
Trotz dieser strukturellen Herausforderung bietet das Open-Gap-Design eine unübertroffene Bedienfreiheit. Der Bediener erhält einen dreiseitigen Zugang zum Arbeitsbereich. Diese Geometrie hat großen Einfluss auf die Materialhandhabungsstrategien in der Werkstatt.
Der Bediener kann lange oder unförmig geformte Materialien problemlos und ohne Hindernisse durch die seitlichen Lücken schieben.
Abfallentsorgungssysteme und Förderbänder können direkt neben dem Pressenbett angebracht werden.
Werkzeuganpassungen erfordern weniger Greifen und Bücken, was die Gesamtergonomie für Rüsttechniker verbessert.
Roboterarme verfügen über klare Wege zum Aufnehmen und Platzieren von Komponenten während automatisierter Zyklen.
Wartungsteams können auf Hydraulikleitungen und Schmierpunkte zugreifen, ohne schwere Seitensäulen umgehen zu müssen.
Die H-Rahmenpresse verfügt über ein geschlossenes Rahmendesign. Diese Struktur besteht typischerweise entweder aus vier schweren vertikalen Säulen (Zugstangenkonstruktion) oder aus massiven vertikalen Seitenwänden (gerade Seitenkonstruktion). Die Krone, das Bett und die Seitenstützen bilden eine vollständige, ununterbrochene Schleife, die einem „H“ oder einem massiven Kasten ähnelt.
Dieser geschlossene Kreislauf verändert die Physik des Pressvorgangs völlig. Wenn der Stößel nach unten drückt, wandern die Gegenkräfte direkt an den vertikalen Säulen nach oben. Es gibt keinen Momentarm. Die Last verteilt sich gleichmäßig auf die gesamte Aufspannplatte. Die Strukturschleife nimmt die Betriebskräfte vollständig innerhalb der vertikalen Achse auf. Bei Zugankerkonstruktionen verlaufen massive Stahlstangen durch die Säulen. Diese Stangen werden hydraulisch gespannt oder eingeschrumpft, um den gesamten Rahmen konstant unter Druck zu halten.
Da die Kraft vertikal begrenzt bleibt, behält der Stößel eine strikte Parallelität zum Bett bei. Der Rahmen biegt sich nicht nach hinten. Diese gleichmäßige Kraftverteilung ermöglicht es H-Rahmen, große Lasten zu bewältigen, ohne die Strukturgeometrie zu beeinträchtigen. Der Nachteil ist ein eingeschränkter Zugang. Bediener können Teile nur von vorne oder von hinten laden, da die Seitensäulen eine seitliche Bewegung blockieren.
Beim Vergleich von Rahmenarchitekturen muss untersucht werden, wie sie sich unter Belastung verhalten. Rohtonnage, Durchbiegungsgrenzen und Zyklusgeschwindigkeiten bestimmen, welche Presse in Ihre Werkstatt gehört. Sie müssen bewerten, wie jedes Design den spezifischen physikalischen Anforderungen Ihrer Werkzeuge gerecht wird.
Die Tonnage bestimmt die maximale Kraft, die eine Presse ausüben kann. Aufgrund ihres physikalischen Designs nehmen C-Rahmen und H-Rahmen unterschiedliche Tonnageklassen ein. C-Rahmen erreichen im Allgemeinen ihre maximale Leistung bei geringerer Kapazität. Die meisten Standard-C-Rahmen arbeiten zwischen 10 und 250 Tonnen. Um eine einsäulige Konstruktion auf über 250 Tonnen zu bringen, ist ein unpraktisch großer und schwerer hinterer Rahmen erforderlich, um ein Versagen der Struktur zu verhindern. Der zur Verhinderung von Biegung erforderliche Stahl wird zu massiv, um wirtschaftlich hergestellt zu werden.
H-Rahmen lassen sich problemlos auf mehrere tausend Tonnen skalieren. Das Design mit vier Pfosten oder geraden Seiten bewältigt die Skalierung massiver Kräfte effizient. H-Rahmen werden häufig mit 500, 1.000 oder sogar 5.000 Tonnen in Schwerindustrieanwendungen wie dem Schmieden in der Luft- und Raumfahrt oder dem Stanzen von Automobilblechen eingesetzt.
Auch die Kraftverteilung variiert stark. Bei einem C-Rahmen konzentriert sich die Kraft nahe der Mitte des Stößels, wirkt sich jedoch bei schwerer Last leicht in Richtung der hinteren Säule aus. Eine außermittige Belastung eines C-Rahmens erhöht die Belastung des Rahmens. Bei einem H-Rahmen verteilt sich die Kraft gleichmäßig über das gesamte Bett. Diese gleichmäßige Verteilung ermöglicht es H-Rahmen, massive Stützplatten für große Folgeverbundwerkzeuge zu verwenden. Der Druck bleibt von der Mitte bis zu den Außenkanten des Werkzeugs konstant und gewährleistet so eine gleichmäßige Teilequalität.
Die Winkelauslenkung, allgemein als „Gähnen“ bezeichnet, ist die kritischste Leistungsmetrik bei der Bewertung dieser Pressen. Bei C-Rahmen kommt es zum Gähnen, wenn sich die offene Front bei Spitzenlast nach oben biegt. Das „C“ versucht sich buchstäblich zu öffnen.
Wenn der Rahmen gähnt, neigt sich der Stößel leicht nach vorne. Es verliert die Parallelität zur Stützplatte. Selbst eine Abweichung von wenigen Tausendstel Zoll verursacht bei Werkzeugen mit engen Toleranzen erhebliche Probleme. Stempel treten schräg in die Matrize ein. Durch diesen ungleichmäßigen Eintritt werden die Kanten des Werkzeugs abgeschert. An den Stempelflanken kommt es zum Abrieb. Es kommt zu vorzeitigem Werkzeugverschleiß, vermehrter Gratbildung an gestanzten Teilen und häufiger Wartung der Werkzeuge.
H-Rahmen verhindern Gähnen. Die geschlossene Strukturschlaufe verhindert, dass sich die Krone nach oben biegt. Der Stößel bleibt während des gesamten Hubs perfekt parallel zum Bett. Diese Nulldurchbiegungseigenschaft macht H-Rahmen für hochpräzises Folgestanzen zwingend erforderlich. Wenn Ihre Teile strenge Parallelität und mikroskopische Toleranzen erfordern, ist der geschlossene Rahmen die einzig praktikable technische Wahl.
Die hydraulischen Hubgeschwindigkeiten hängen von der Pumpen- und Zylinderkonfiguration ab, aber die Rahmenkonstruktion beeinflusst die gesamten Produktionszykluszeiten. C-Rahmen ermöglichen oft schnellere Gesamtzyklen für kleinere Teile.
Das offene Design ermöglicht es dem Bediener, Rohlinge schnell zu laden und fertige Teile zu entnehmen. Es gibt keine Seitenspalten zum Navigieren. Bei manuellen oder halbautomatischen Vorgängen spart dieser ergonomische Vorteil bei jedem Zyklus Sekunden ein. Über eine einzelne Schicht hinweg führen diese eingesparten Sekunden zu deutlich höheren Produktionsmengen für kleine bis mittlere Komponenten. Um die offenen Seiten zu schützen, ohne den Zugang zu behindern, können Lichtvorhänge einfach montiert werden.
H-Frames arbeiten bei manuellen Vorgängen aufgrund des eingeschränkten Zugriffs normalerweise langsamer. Die Bediener müssen gerade hineingreifen und gerade herausziehen. In Kombination mit kontinuierlichen Spulenzuführungen und automatischen Folgeverbundwerkzeugen erzielen H-Rahmen jedoch enorme Produktionsmengen. Die Presse läuft kontinuierlich, während der Servovorschub das Material vorne durch und hinten herausschiebt. Die Steifigkeit des Rahmens ermöglicht höhere Hubzahlen bei automatisierten Anlagen, ohne dass das Risiko einer Werkzeugbeschädigung besteht.
Die Auswahl der Presse geht über das Werkstück hinaus. Sie müssen bewerten, wie die Maschine mit Ihrem Gebäude, Ihren Bedienern und Ihren Materialtransportsystemen interagiert. Eine Presse, die zu Ihrem Teil passt, aber Ihren Boden zerstört, ist eine Fehlinstallation.
Die Nutzfläche ist in jeder Produktionsstätte eine erstklassige Immobilie. C-Rahmen benötigen deutlich weniger Quadratmeter als H-Rahmen mit gleicher Tonnage. Dank ihrer kompakten Stellfläche können Sie sie in engen Ecken verstauen oder direkt in bestehende Montagelinien integrieren.
Portabilität ist ein großer Vorteil von Gap-Frame-Designs. Die meisten C-Rahmen können Sie problemlos mit einem handelsüblichen Schwerlaststapler bewegen. Diese Mobilität unterstützt die Prinzipien der schlanken Fertigung. Wenn Sie ein mobiles Fertigungslayout für einen neuen Produktlauf neu konfigurieren müssen, ziehen Sie einfach den C-Rahmen ab und fahren ihn an den neuen Standort. Sie erfordern selten eine dauerhafte Montage oder spezielle Anker.
H-Rahmen mit hoher Tonnage sind feste Einbauten. Sie verlangen große Stellflächen. Sie erfordern außerdem einen erheblichen vertikalen Höhenabstand für die Krone und den Hydraulikbehälter. Für die Installation eines 500-Tonnen-H-Rahmens sind häufig spezielle Ausleger, Brückenkräne und umfangreiche Anlagenmodifikationen erforderlich. Sie können einen H-Rahmen nach der Installation nicht einfach versetzen.
Ergonomie wirkt sich direkt auf die Ermüdung und Sicherheit des Bedieners aus. Der C-Rahmen zeichnet sich in dieser Kategorie für den manuellen Betrieb aus. Die offenen Seiten ermöglichen es dem Bediener, komplexe Teilegeometrien ohne Anstrengung zu manipulieren. Wenn ein Teil auf mehreren Achsen gebogen werden muss, kann der Bediener das Teil durch die seitlichen Lücken frei drehen.
H-Rahmen beschränken den Zugang. Bediener müssen direkt vor der Maschine stehen. Das Laden schwerer oder unhandlicher Teile erfordert einen tiefen Eingriff in das Pressenbett. Dieser eingeschränkte Zugang von vorne nach hinten erfordert eine strenge Positionierung des Bedieners. Um die ergonomische Belastung von H-Rahmen zu verringern, müssen Betriebe häufig in Gesenkheber, Förderbänder oder Roboterladehilfen investieren.
Beide Architekturen unterstützen die Automatisierung, integrieren sich jedoch unterschiedlich in Peripheriegeräte.
C-Rahmen passen perfekt zu Roboter-Pick-and-Place-Systemen. Ein Roboterarm kann an der Seite der Presse sitzen, einen Rohling laden, auf den Hub warten und das fertige Teil entnehmen, ohne jemals die vordere Bedienerstation zu blockieren. Auch Werkzeugwechsel gehen schneller vonstatten. Techniker können Matrizen aus drei verschiedenen Richtungen hinein- und herausschieben.
H-Rahmen lassen sich am besten mit Hochleistungs-Coil-Feedern und Schrottzerkleinerern kombinieren. Das Material wird linear durch die Maschine geführt. Allerdings dauern Werkzeugwechsel länger. Da die Seitensäulen den seitlichen Zugang blockieren, müssen Techniker schwere Matrizen von vorne oder hinten laden. Hierzu sind oft spezielle Werkzeugwagen, Schwerlaststapler oder Laufkräne erforderlich, um die Werkzeuge sicher zwischen den Säulen zu positionieren.
Bewertungsmetrik |
Eigenschaften der C-Rahmenpresse |
Eigenschaften der H-Rahmenpresse |
|---|---|---|
Strukturelles Design |
Einzelne hintere Säulenhalterung mit offenem Spalt |
Geschlossene, 4-Pfosten- oder gerade Seitenwände |
Tonnagebereich |
Leicht bis mittel (10 - 250 Tonnen) |
Mittel bis schwer (100 - 5000+ Tonnen) |
Ablenkungsrisiko |
Anfällig für Winkelabweichungen („Gähnen“) |
Keine Winkelauslenkung unter Nennlast |
Bedienerzugriff |
Hervorragend (dreiseitiger Zugang) |
Eingeschränkt (nur Zugang von vorne und hinten) |
Mobilität und Rigging |
Hoch (mit Gabelstapler tragbar, freistehend) |
Niedrig (Rigger erforderlich, dauerhafte Installation) |
Werkzeugwechsel |
Schnell (Seitenbeladung möglich) |
Langsamer (Erfordert vordere/hintere Matrizenwagen oder Kräne) |
Die Abstimmung des Rahmens auf die Anwendung verhindert vorzeitige Maschinenausfälle und sichert die Produktqualität. Unterschiedliche Herstellungsprozesse erfordern spezifische strukturelle Verhaltensweisen. Die Anwendung der falschen Rahmengeometrie bei einem anspruchsvollen Prozess führt zu übermäßigen Ausfallzeiten.
C-Rahmen dominieren den Montagealltag in der Produktion. Sie sind die Arbeitstiere der Leichtindustrie. Ihre Geschwindigkeit und Zugänglichkeit machen sie ideal für Vorgänge, die häufige manuelle Eingriffe erfordern.
Niet- und Vernietungsvorgänge, bei denen Bediener kleine Baugruppen manuell positionieren.
Leichtes Schneiden und Stanzen von dünnen Blechen.
Prägen kleiner Embleme oder Token, bei denen keine extreme Tonnage erforderlich ist.
Richten von Wellen oder Stangen, bei denen der Bediener das Teil aus mehreren Winkeln visuell prüfen muss.
Zellulare Fertigungseinrichtungen, die eine häufige Neupositionierung der Maschine erfordern.
Beschneiden von Druckgussteilen, bei denen durch die offenen Seiten leicht Abfall herausfällt.
H-Rahmen übernehmen das schwere Heben. Sie müssen einen H-Rahmen angeben, wenn der Prozess massiven Widerstand erzeugt oder absolute Präzision erfordert. Die starre Struktur stellt sicher, dass das Werkzeug den Prozess übersteht.
Tiefziehen von Metallen, das einen gleichmäßigen Druck über eine große Oberfläche erfordert, um ein Reißen zu verhindern.
Schweres Umformen und Biegen von dicken Stahlplatten oder Strukturbauteilen.
Hochpräzises progressives Stanzen, bei dem jede Winkelabweichung das Hartmetallwerkzeug zerstören würde.
Verdichten dichter Pulvermetalle in feste Formen.
Bearbeitung übergroßer Teile, die physikalisch die Ausladungstiefe eines verfügbaren C-Rahmens überschreiten.
Stanzen hochfester Stähle (AHSS), die starke Rückwärtsdurchbruchkräfte erzeugen.
Großserienfertigungsanlagen verlassen sich selten auf eine einzige Druckmaschinenarchitektur. Stattdessen setzen sie beide Typen gleichzeitig ein, um den Arbeitsablauf zu optimieren und ihre Ausrüstungsinvestitionen zu schützen. Diese Dual-Press-Strategie leitet bestimmte Aufgaben an die am besten geeignete Maschine weiter.
Die Logik ist einfach. Sie leiten alltägliche Hochgeschwindigkeitsmontagen und leichte Stanzarbeiten an die C-Rahmen weiter. Dadurch bleibt die Produktion zügig in Bewegung und die schnellen manuellen Ladezeiten werden ausgenutzt. Sie reservieren die H-Rahmen ausschließlich für schwere, präzisionskritische oder übergroße Aufgaben.
Indem schwere Arbeiten von den C-Rahmen ferngehalten werden, verhindern Sie Ermüdung und Gähnen des Rahmens. Indem Sie den H-Rahmen von der leichten Montage fernhalten, vermeiden Sie Engpässe bei Ihren leistungsstärksten Maschinen durch einfache Aufgaben. Dieses strategische Routing maximiert die Lebensdauer beider Pressentypen und optimiert den Gesamtdurchsatz in der Werkstatt. Eine gut geplante Anlage könnte über eine zentrale Reihe schwerer H-Rahmen für das primäre Stanzen und Formen verfügen, umgeben von Satellitenzellen aus C-Rahmen für die sekundäre Montage und das Einsetzen von Hardware.
Jede Geräteinstallation birgt Risiken. Wenn Sie die Einschränkungen Ihrer gewählten Architektur kennen, können Sie technische Kontrollen implementieren, bevor die Produktion beginnt. Proaktive Planung verhindert katastrophale Werkzeugausfälle und Anlagenschäden.
Wenn Sie einen C-Rahmen für einen Prozess verwenden müssen, der sich seiner maximalen Kapazität nähert, müssen Sie das Risiko einer Winkelabweichung verringern. Wenn Sie das Gähnen ignorieren, wird Ihr Werkzeug zerstört.
Geben Sie zunächst während der Kaufphase einen Rahmen für höhere Beanspruchung an. Suchen Sie nach Modellen mit verstärkten hinteren Säulen und dickeren Seitenplatten. Zweitens: Betreiben Sie die Presse deutlich unterhalb ihrer maximalen Nenntonnage. Wenn Sie 100 Tonnen Kraft benötigen, kaufen Sie eine 150-Tonnen-Presse. Beim Betrieb mit 60 % Auslastung wird die Rahmenbiegung deutlich reduziert.
Schließlich verwenden Sie Matrizensätze mit robusten Führungsstiften und Buchsen. Die Führungsstifte zwingen die obere und untere Matrizenhälfte dazu, ausgerichtet zu bleiben, und absorbieren einen Teil der seitlichen Belastung, die durch das Gieren des Rahmens entsteht. Dadurch wird der Verschleiß zwar auf die Führungsstifte und nicht auf den Rahmen übertragen, der Austausch der Stifte ist jedoch viel kostengünstiger als der Austausch eines zerbrochenen Hartmetallstempels. Sie können auch Durchbiegungsmonitore installieren, die die Presse anhalten, wenn das Gähnen einen programmierten Schwellenwert überschreitet.
Der Einbau eines H-Rahmens erfordert eine umfangreiche Anlagenplanung. Sie können es nicht einfach auf den Boden fallen lassen und anschließen. Sie müssen die Platz- und Zugangsbeschränkungen proaktiv verwalten.
Planen Sie Ihre Werkzeughandhabungsausrüstung, bevor die Presse eintrifft. Da Sie die Matrizen nicht seitlich beladen können, müssen Sie sicherstellen, dass vor der Presse ausreichend Platz im Gang für Matrizenwagen oder Gabelstapler vorhanden ist. Wenn die Formen außergewöhnlich schwer sind, müssen Sie möglicherweise einen Brückenkran speziell für diese Pressstation installieren. Erwägen Sie den Einbau hydraulischer Gesenkheber in die Aufspannplatte, um Ihren Montageteams die Positionierung schwerer Werkzeuge zu erleichtern.
Bewerten Sie sofort Ihre strukturellen Fundamentanforderungen. H-Rahmen mit hoher Tonnage erzeugen enorme dynamische Belastungen. Sie schlagen mit ungeheurer Kraft nach unten und schicken Schockwellen in den Boden. Eine normale 6-Zoll-Betonplatte wird unter dieser Belastung reißen. Oftmals müssen Sie den vorhandenen Boden aufschneiden, eine Grube ausheben und eine spezielle Isolierunterlage aus stahlverstärktem Beton einfüllen. Wenn diese Fundamentarbeiten nicht geplant werden, kommt es zu massiven Verzögerungen bei der Installation.
Die Wahl zwischen einer Presse mit C-Rahmen und einer Presse mit H-Rahmen hängt letztendlich von der Strenge Ihrer Präzisionstoleranzen, den physischen Abmessungen Ihrer Teile und dem Bedarf Ihrer Anlage an Maschinenmobilität ab. Es gibt kein allgemeingültiges überlegenes Design. Für Ihren spezifischen Arbeitsablauf gibt es nur die richtige Engineering-Anwendung.
Wenn Ihr Betrieb Wert auf Geschwindigkeit, minimalen Platzbedarf, Tragbarkeit und Bedienerzugänglichkeit für leichte bis mittlere Aufgaben legt, sollten Sie C-Rahmen in die engere Auswahl nehmen. Sie bieten die Flexibilität, die für eine agile Fertigung erforderlich ist. Wenn Ihr Betrieb eine hohe Tonnage, keine Winkelabweichung und eine Hochleistungsumformung für übergroße Teile erfordert, müssen Sie H-Rahmen in die engere Auswahl nehmen. Die Steifigkeit im geschlossenen Regelkreis ist für Präzisionsarbeiten unerlässlich.
Um Ihre Geräteauswahl abzuschließen, führen Sie die folgenden Schritte aus:
Berechnen Sie die genaue Tonnage, die für Ihre anspruchsvollste Anwendung erforderlich ist, und fügen Sie dann eine Sicherheitsmarge von 20 % hinzu, um zu verhindern, dass die Maschine mit maximaler Kapazität betrieben wird.
Überprüfen Sie den Werkzeugverschleißverlauf Ihrer aktuellen Maschinen, um festzustellen, ob Winkelabweichungen bereits zu versteckten Wartungsproblemen führen.
Messen Sie Ihre verfügbare Stellfläche, einschließlich der erforderlichen Gangbreite für Werkzeugwagen und Materialtransportgeräte.
Wenden Sie sich an einen Statiker, um sicherzustellen, dass Ihr Betonboden den dynamischen Stoßbelastungen einer neuen Installation standhält.
Für Hersteller, die Pressenkonfigurationen und komplette Stanzlinienlösungen evaluieren, ist Zhejiang Jinaolan Machine Tool seit 1983 auf Stanzausrüstung spezialisiert und stellt mechanische Pressen von 25 bis 2.400 Tonnen her. Über Pressmaschinen hinaus hat das Unternehmen integrierte Fähigkeiten in Folgestanzlinien, Zuführsystemen, Stanzwerkzeugen, Transfergeräten und intelligenten Pressensteuerungen entwickelt, um umfassendere Produktionslinienanforderungen zu unterstützen.
A: Im Allgemeinen bis zu 200–250 Tonnen, es gibt jedoch auch Sonderanfertigungen. Darüber hinaus sind H-Rahmen konstruktiv notwendig für einen sicheren und präzisen Betrieb. Um bei einem Gap-Frame-Design über diese Grenze hinauszugehen, ist eine unpraktisch große hintere Säule erforderlich, um zu verhindern, dass sich der Rahmen unter extremem Druck verbiegt.
A: Aufgrund des offenen Frontdesigns führt hoher Druck dazu, dass sich die „C“-Form leicht öffnet. Die hintere Säule fungiert als Drehpunkt. Diese Biegung verändert die Parallelität zwischen Stößel und Bett, was dazu führt, dass das obere Werkzeug während des Hubs leicht aus der Ausrichtung kippt.
A: Beide können automatisiert werden, aber H-Rahmen werden aufgrund ihrer Steifigkeit normalerweise für die kontinuierliche Spulenzuführung und Folgeverbundwerkzeuge bevorzugt. C-Rahmen eignen sich hervorragend für Roboter-Pick-and-Place-Systeme, da die offenen Seiten einen ungehinderten Zugang für Roboterarme zum Be- und Entladen von Teilen ermöglichen.
A: H-Rahmen mit hoher Tonnage erfordern oft verstärkte Betonplatten oder Grubenfundamente, um Gewicht und Betriebsvibrationen zu bewältigen. Die dynamischen Stoßwellen, die beim starken Stampfen entstehen, können zu Rissen in Standard-Fabrikböden führen. Dies ist anders als bei den meisten freistehenden, tragbaren C-Rahmen, die auf Standardplatten stehen.
A: Es wird im Allgemeinen nicht empfohlen. Das Tiefziehen erfordert einen gleichmäßigen Druck und eine strikte Parallelität, um ein Reißen des Materials zu verhindern. Jede Winkelabweichung würde die Auslosung ruinieren. Dies macht den steifen, durchbiegungsfreien H-Rahmen zum Industriestandard für Tiefziehanwendungen.
A: C-Rahmen ermöglichen in der Regel einen schnelleren Werkzeugwechsel aufgrund des ungehinderten seitlichen Zugangs. Techniker können Matrizen problemlos hineinschieben. Für H-Rahmen sind möglicherweise spezielle Werkzeugrückholsysteme, Werkzeugwagen oder Laufkräne erforderlich, da die Seitensäulen Hindernisse aufweisen, die eine Beladung nur von vorne oder von hinten erzwingen.
