Um die Kapitalrendite und die Teilequalität zu maximieren, müssen Ingenieure und Beschaffungsteams Architekturen auf der Grundlage von Steifigkeit, Tonnageverteilung und Automatisierungskompatibilität bewerten und nicht nur auf der Grundlage der anfänglichen Kapitalkosten. Das Verständnis des mechanischen Verhaltens der Ausrüstung unter starker dynamischer Belastung ist der erste Schritt zum Aufbau einer zuverlässigen Produktionslinie für hohe Stückzahlen.
Die Rahmensteifigkeit ist von größter Bedeutung: Pressen mit gerader Seite (geschlossener Kasten) sind für die meisten Folgeverbundwerkzeuge nicht verhandelbar, da sie im Vergleich zu C-Rahmen-Alternativen eine höhere Widerstandsfähigkeit gegenüber außermittiger Belastung bieten.
Der Antriebstyp bestimmt die Anwendung: Mechanische Pressen bieten die höchsten Hübe pro Minute (SPM) für das Stanzen großer Stückzahlen, während Servopressen eine programmierbare Hubsteuerung für komplexe Formgebung im Gesenk bieten.
Die Tonnage ist nur eine Metrik: Die Bewertung der umgekehrten Tonnage (Snap-Through-Stoß) und der Bettgröße ist bei der Spezifikation der Ausrüstung für Folgeverbundwerkzeuge ebenso wichtig wie die Nenntonnage.
Automatisierungsabhängigkeit: Die betriebliche Effizienz einer progressiven Stanzpresse hängt in hohem Maße von ihrer nahtlosen Integration mit automatisierten Coil-Zuführ-, Richt- und Ausschussentsorgungssystemen ab.
Inhaltsverzeichnis
Eine außermittige Beladung ist bei Werkzeugmaschinen mit mehreren Stationen eine unvermeidbare Realität. Die Kraft ist selten perfekt unter dem Stößel zentriert. Sie könnten eine Matrize mit zwölf Stationen betreiben, bei der an Station zwei schwere Stanzarbeiten erfolgen, während Station elf einen leichten Biegevorgang übernimmt. Durch diese ungleichmäßige Kraftverteilung entsteht ein enormes Kippmoment am Schlitten. Die Ausrüstung muss über ausreichende strukturelle Masse und Steifigkeit verfügen, um diesem Moment standzuhalten und eine strikte Parallelität zwischen Stößel und Bett aufrechtzuerhalten.
Toleranzen bei der Durchbiegung von Bett und Stößel wirken sich direkt auf die Teilepräzision und die Lebensdauer des Stempels aus. Wenn sich der Rahmen unter Belastung durchbiegt, treten die Stempel schräg in die Matrize ein. Diese Fehlausrichtung führt zu einem ungleichmäßigen Verschleiß der Schneidkanten, was zu Graten an den Stanzteilen und an den gestanzten Matrizenabschnitten führt. Eine übermäßige Durchbiegung verkürzt die Zeitspanne zwischen den Werkzeugwartungszyklen drastisch. Sie müssen die maximal zulässige Durchbiegung angeben, die normalerweise in Tausendstel Zoll pro Fuß Bettlänge gemessen wird, um eine langfristige Überlebensfähigkeit der Werkzeuge sicherzustellen.
Materialart und -stärke | Operationstyp | Maximal zulässige Durchbiegung (pro Fuß) | Auswirkungen übermäßiger Durchbiegung |
|---|---|---|---|
Dünnes Aluminium (< 1 mm) | Leichte Ausblendung/Durchdringung | 0,0015 Zoll | Mikrograte, schnelles Abstumpfen des Stempels |
Weichstahl (1 mm – 3 mm) | Standardmäßige progressive Umformung | 0,0020 Zoll | Abrieb, inkonsistente Biegewinkel |
Hochfester Stahl (AHSS) | Schweres Stanzen/Prägen | 0,0010 Zoll | Katastrophales Abbrechen des Stempels, Bruch des Matrizenschuhs |
Der Gib-Spielraum spielt auch eine entscheidende Rolle bei der Bewältigung der Durchbiegung. Die Leisten führen den Schlitten beim Abstieg. Enge Leistenabstände schränken die seitliche Bewegung ein und wirken den Kippkräften entgegen, die durch außermittige Lasten entstehen. Moderne Geräte nutzen lange Mehrpunkt-Keilsysteme, um die Schlittenparallelität über den gesamten Hub hinweg aufrechtzuerhalten, selbst wenn sie starken asymmetrischen Kräften durch schweres Spulenmaterial ausgesetzt sind.
Spezifische Vorgänge im Werkzeug bestimmen die erforderliche Kraftkurve der Ausrüstung. Stanzen, Lochen, Biegen und Prägen erfordern jeweils unterschiedliche Energiezufuhrprofile. Das Verständnis dieser Profile ist für die Anpassung der Werkzeuge an die richtigen Maschinen von entscheidender Bedeutung. Eine Nichtübereinstimmung zwischen dem Betrieb und der Kraftkurve führt zum Abwürgen von Motoren, beschädigten Antriebssträngen oder unvollständiger Teileumformung.
Schweres Stanzen erfordert eine hohe kinetische Energie genau am unteren Totpunkt (BDC). Das Material widersteht dem Schlag, bis es bricht. Die Ausrüstung muss im Bruchteil einer Sekunde Spitzenlast liefern. Umgekehrt erfordert das Tiefziehen eine anhaltende Kraft über einen längeren Teil des Hubs. Das Material muss reibungslos fließen, ohne zu reißen. Das Prägen erfordert einen enormen Druck ganz am Ende des Hubs, um das Metall in die Hohlräume der Matrize zu pressen.
Ingenieure berechnen den Energiebedarf für jede Station und aggregieren sie, um den Gesamtenergiebedarf pro Hub zu ermitteln. Der Antriebsmechanismus muss über ausreichend Drehmoment oder Schwungradenergie verfügen, um diese Anforderung ohne übermäßigen Geschwindigkeitsabfall zu erfüllen. Die Nichtberücksichtigung des Energiebedarfs bestimmter Vorgänge ist eine häufige Ursache für vorzeitige Geräteausfälle in der Fertigung.
Bei schweren Schneidvorgängen kommt es zu einer umgekehrten Tonnage, die oft als „Snap-Through Shock“ bezeichnet wird. Während die Stempel das Material durchdringen, dehnt sich der Geräterahmen unter Spannung. Wenn das Material bricht, sinkt der Widerstand schlagartig auf Null. Der gestreckte Rahmen schnappt in seine ursprüngliche Form zurück. Diese heftige Freisetzung der gespeicherten Energie sendet eine zerstörerische Schockwelle durch den Rahmen, den Lenkstock und den Antriebsmechanismus.
Diese Stoßwelle schädigt die Lager erheblich, lockert Befestigungselemente und beschädigt mit der Zeit interne Komponenten. Die progressive Hochgeschwindigkeitsaustastung verstärkt diesen Effekt. Um diesen Schaden abzumildern, muss die Ausrüstung über Stoßdämpfungssysteme verfügen. Unter dem Bett montierte hydraulische Stoßdämpfer absorbieren die plötzliche Energiefreisetzung, schützen so die strukturelle Integrität des Rahmens und verlängern die Lebensdauer des Antriebsstrangs.
Ebenso wichtig ist die richtige Tonnageverteilung über den gesamten Werkzeugraum. Die Konzentration hoher Tonnage an einem Ende des Bettes verstärkt die außermittige Belastung und erhöht die Durchbiegung. Werkzeugkonstrukteure ordnen die Stationen so an, dass die Last möglichst gleichmäßig verteilt wird. Wenn ein perfektes Gleichgewicht nicht möglich ist, muss die Ausrüstung über die nötige Strukturmasse und Auslegerkonstruktion verfügen, um die konzentrierten Kräfte sicher bewältigen zu können.
Die Berechnung der erforderlichen Bettlänge umfasst mehr als nur das Messen des physischen Matrizenschuhs. Sie müssen den gesamten Materialhandhabungsprozess innerhalb des Werkzeugraums berücksichtigen. Überhängende Matrizen führen zu starker Durchbiegung und einem katastrophalen Werkzeugausfall.
Aktive Stationen berechnen: Multiplizieren Sie die Anzahl der progressiven Stationen mit der Teilung des Spulenbandes.
Materialeintrittsfreiraum hinzufügen: Berücksichtigen Sie den Platzbedarf für die Materialführung und die ersten Pilotlöcher vor der ersten Arbeitsstation.
Berücksichtigen Sie das Abwerfen von Schrott: Stellen Sie sicher, dass am Ende des Bettes genügend Freiraum vorhanden ist, damit die Schrottschneider und Teileauswurfrutschen ohne Blockierungen arbeiten können.
Überprüfen Sie die Spannränder: Lassen Sie auf beiden Seiten mindestens 10 % zusätzliche Bettlänge, um hydraulische oder mechanische Hochleistungs-Matrizenspanner unterzubringen.
Schließhöhe und Hublänge sind entscheidende Parameter für die Aufnahme komplexer, mehrstufiger Werkzeuge. Die Schließhöhe muss genügend Platz für die Matrize in geschlossener Position sowie für alle erforderlichen Stützplatten bieten. Die Hublänge muss ausreichend Spielraum bieten, damit das Material nach vorne transportiert werden kann, ohne an den Stempeln oder Piloten hängenzubleiben. Tiefgezogene Teile erfordern längere Hublängen, damit das Teil die Matrize passieren kann, bevor das Band vorgeschoben wird.
Geradseitenpressen stellen den Industriestandard für das Folgestanzen dar. Das geschlossene Kastendesign besteht aus einer Krone, einem Bett und zwei vertikalen Pfosten, die alle durch schwere vorgespannte Zugstangen zusammengehalten werden. Dieses Vierpunkt-Stützsystem sorgt für außergewöhnliche strukturelle Steifigkeit. Der geschlossene Rahmen fängt die beim Prägen entstehenden Kräfte auf und verhindert so, dass sich die Struktur unter Belastung öffnet.
Diese Architektur sorgt für eine Winkelabweichung von Null, die allgemein als Gaping bezeichnet wird. Da sich der Rahmen nicht öffnet, bleibt der Schlitten während des gesamten Hubs perfekt parallel zum Bett. Diese Parallelität ist für progressive Matrizen von entscheidender Bedeutung, bei denen mehrere Stempel gleichzeitig mit einer Präzision im Mikrometerbereich in die Matrizenmatrix eindringen müssen. Bei der Beschaffung einer Presse für das Folgestanzen sind Rahmen mit geraden Seiten deutlich besser geeignet, schwere außermittige Belastungen zu bewältigen als jede andere Konstruktion.
Die robuste Konstruktion der geraden Rahmen dämpft zudem Vibrationen effektiv. Reduzierte Vibrationen verlängern die Lebensdauer des Stempels, verbessern die Teilebearbeitung und schützen empfindliche elektronische Sensoren, die am Werkzeug montiert sind. Für das hochpräzise progressive Stanzen großer Stückzahlen ist die gerade Seitenarchitektur die einzig praktikable Wahl für Langzeitstabilität.
C-Rahmen-Druckmaschinen zeichnen sich durch ein vorne offenes Design aus, das dem Buchstaben „C“ ähnelt. Dieses Design bietet einen hervorragenden Zugang zum Werkzeugraum von drei Seiten und erleichtert so die Einrichtung und Materialzufuhr. Diese offene Architektur bringt jedoch erhebliche inhärente Einschränkungen mit sich. Bei starker Belastung biegt sich die offene Vorderseite des Rahmens nach außen. Diese Biegung wird als Gier- oder Winkelauslenkung bezeichnet.
Wenn ein C-Rahmen gähnt, kippt der Schlitten vom Bett weg. Diese Neigung zerstört die für das progressive Prägen erforderliche Parallelität. Stempel dringen schräg in die Matrizenmatrix ein, was zu schnellem Verschleiß, abgebrochenen Schneidkanten und Teilen außerhalb der Toleranz führt. Die Schwere der Durchbiegung nimmt exponentiell zu, wenn sich die Tonnage der maximalen Kapazität der Maschine nähert.
C-Rahmen haben beim progressiven Stanzen nur sehr begrenzte Anwendungsfälle. Sie sind nur für sehr leichte, kurze Folgeverbundwerkzeuge mit geringem Tonnagebedarf und minimaler außermittiger Belastung akzeptabel. Bei Vorgängen, die schweres Stanzen, Prägen oder lange Matrizen mit mehreren Stationen erfordern, führt die Winkelabweichung eines C-Rahmens unweigerlich zu einer inakzeptablen Teilequalität und einer übermäßigen Wartung der Werkzeuge.
Mechanische Stanzpressen basieren auf einem schweren rotierenden Schwungrad und einem Kupplungs-/Bremssystem zur Energiespeicherung und -abgabe. Ein Elektromotor dreht das Schwungrad kontinuierlich. Wenn der Bediener den Zyklus auslöst, rückt die Kupplung ein und verbindet das Schwungrad mit der Kurbelwelle. Die Kurbelwelle wandelt die Drehbewegung in die lineare Bewegung des Schlittens um. Dieses Design ist äußerst effizient, um schnell große Kräfte zu liefern.
Der Hauptvorteil mechanischer Antriebe besteht darin, dass sie genau im unteren Totpunkt hohe kinetische Energie liefern können. Diese Eigenschaft macht sie ideal für großvolumige, kontinuierliche Stanz- und Lochoperationen. Mechanische Antriebe erreichen die höchsten Hübe pro Minute (SPM) in der Branche. Sie sind bewährte, zuverlässige Arbeitstiere, die bei richtiger Wartung jahrzehntelang ununterbrochen laufen können.
Mechanische Antriebe haben jedoch ein festes Hubprofil. Die Geschwindigkeit des Schlittens folgt einer mathematischen Sinuswelle, erreicht in der Mitte des Hubs die maximale Geschwindigkeit und verlangsamt sich, wenn er sich dem UT nähert. Sie können dieses Bewegungsprofil nicht ändern. Aufgrund dieser mangelnden Flexibilität eignen sich mechanische Antriebe weniger für komplexe Umformvorgänge, die langsame Ziehgeschwindigkeiten oder Verweilzeiten am unteren Ende des Hubs erfordern.
Servobetriebene Stanzpressen ersetzen das herkömmliche Schwungrad, die Kupplung und die Bremse durch direkt angetriebene Servomotoren mit hohem Drehmoment. Diese Motoren sind direkt mit der Antriebswelle verbunden und ermöglichen die absolute Kontrolle über die Position, Geschwindigkeit und Beschleunigung des Schlittens bei jedem Millimeter des Hubs. Diese Technologie stellt einen gewaltigen Fortschritt in der Stanzflexibilität dar.
Der größte Vorteil von Servoantrieben ist das programmierbare Hubprofil. Bediener programmieren variable Geschwindigkeiten innerhalb eines einzigen Zyklus. Der Schlitten nähert sich schnell dem Material, bremst während der Formungsphase präzise ab, um ein Reißen zu verhindern, und fährt dann schnell wieder zurück, um die Produktionsgeschwindigkeit zu maximieren. Servoantriebe bieten auch Verweilfunktionen, sodass der Schlitten für komplexe Vorgänge im Werkzeug wie Gewindeschneiden, Einsetzen von Hardware oder kompliziertes Prägen am oberen Totpunkt anhalten kann.
Servotechnik ermöglicht Pendelbetrieb. Der Schlitten muss sich nicht vollständig um 360 Grad drehen. Es schwingt gerade so weit auf und ab, dass das Material entfernt wird, wodurch sich die Taktraten bei flachen Teilen deutlich erhöhen. Der Nachteil für diese erweiterte Fähigkeit ist ein höherer Anfangsinvestitionsaufwand und der Bedarf an spezialisiertem Wartungspersonal, das in modernen Bewegungssteuerungssystemen geschult ist.
Hydraulische Stanzpressen nutzen den auf einen Kolben wirkenden Flüssigkeitsdruck, um Kraft zu erzeugen. Eine Hydraulikpumpe treibt Öl in einen Zylinder und drückt den Stößel nach unten. Das entscheidende Merkmal eines hydraulischen Antriebs ist seine Fähigkeit, über den gesamten Hub hinweg die volle, konstante Kraft zu liefern. Im Gegensatz zu mechanischen Antrieben, die ihre Spitzenkraft erst in der Nähe des UT erreichen, üben hydraulische Antriebe an jedem Punkt die maximale Kraft aus.
Diese konstante Kraftübertragung macht hydraulische Antriebe ideal für Tiefzieh-Folgeschritte. Beim Tiefziehen ist ein anhaltender Druck über eine lange Distanz erforderlich, um das Metall in den Hohlraum der Matrize zu ziehen, ohne zu reißen. Hydrauliksysteme stehen auch am unteren Ende des Hubs unter vollem Druck, was beim Formen komplexer Formen oder beim Aushärten bestimmter Materialien von Vorteil ist.
Trotz dieser Vorteile weisen hydraulische Antriebe beim allgemeinen progressiven Stanzen erhebliche Einschränkungen auf. Sie leiden unter langsameren Zykluszeiten im Vergleich zu mechanischen oder Servo-Alternativen. Darüber hinaus sind hydraulische Systeme sehr anfällig für Durchschlagsstöße. Die plötzliche Druckentlastung bei starkem Stanzen beschädigt hydraulische Dichtungen, Ventile und Armaturen und führt zu Undichtigkeiten und Systemausfällen. Daher werden sie selten für das Hochgeschwindigkeits-Ausblenden verwendet.

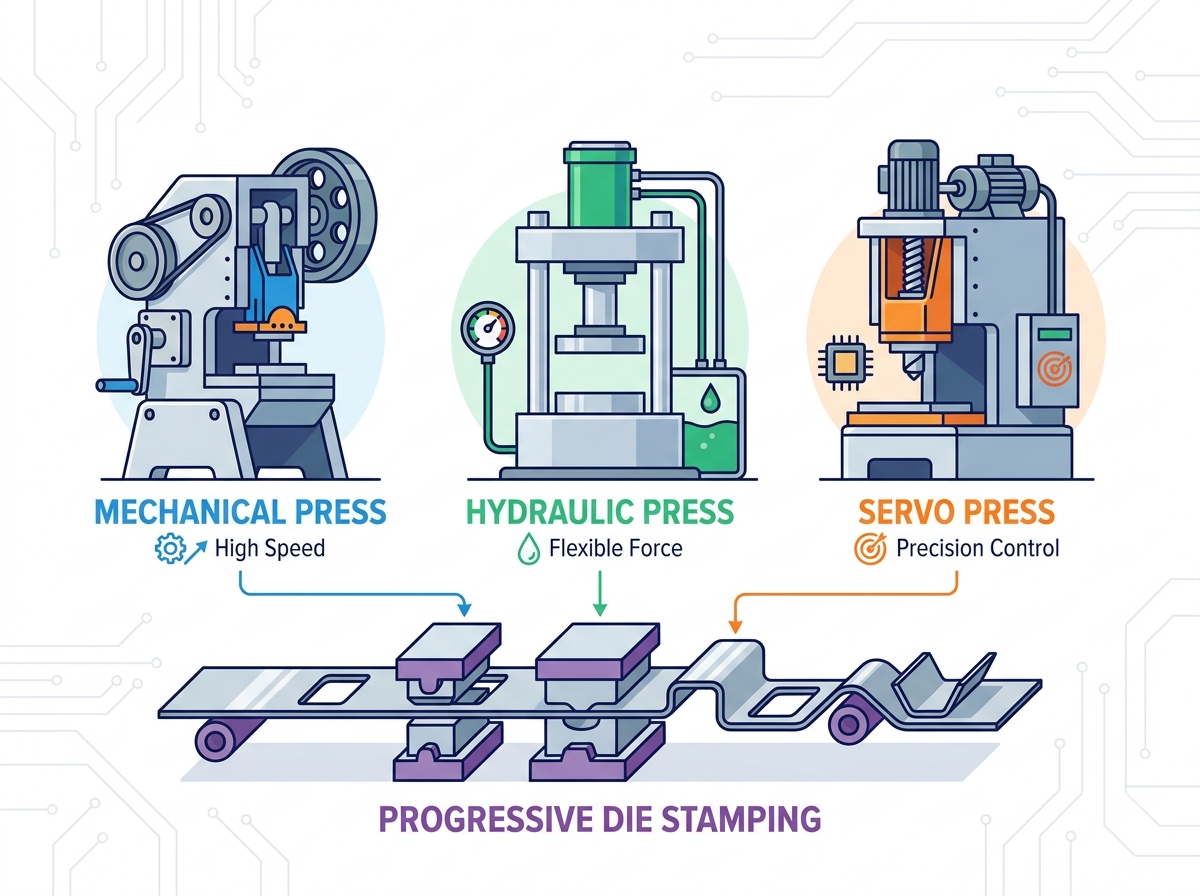

Antriebstyp | Kraftkurvencharakteristik | Geschwindigkeit (SPM) | Beste progressive Anwendung |
|---|---|---|---|
Mechanisch (Schwungrad) | Spitzentonnage nur am BDC | Sehr hoch (100 - 1000+ SPM) | Großvolumiges Stanzen, Lochen, flaches Umformen |
Servo (Direktantrieb) | Programmierbar, volle Tonnage nahe BDC | Mittel bis hoch (variabel) | Komplexe Umformung, Innengewindeschneiden, hochfester Stahl |
Hydraulisch | Volle Tonnage über den gesamten Hub | Niedrig bis mittel | Tiefziehen, Dauerdruckprägen |
Die Wahl des richtigen Antriebsmechanismus erfordert einen klaren Rahmen, der die reine Geschwindigkeit mit der Komplexität des Prozesses in Einklang bringt. Bei einfachen Stanz- und Lochvorgängen steht die Geschwindigkeit im Vordergrund. Ziel ist es, möglichst viele Teile pro Minute zu produzieren. Für diese Anwendungen bleiben mechanische Antriebe die bessere Wahl. Ihre Schwungradenergie und einfache Drehbewegung erreichen Taktraten, die Servo- und Hydrauliksysteme nur schwer erreichen können.
Umgekehrt erfordert die Prozesskomplexität die Kontrolle über die Geschwindigkeit. Wenn ein Folgeverbundwerkzeug Tiefziehen, komplexes Biegen oder Innengewindeschneiden umfasst, wird die Geschwindigkeit zum Problem. Hohe Aufprallgeschwindigkeiten führen zu Materialrissen, Abrieb und vorzeitigem Werkzeugverschleiß. Hier zeichnen sich Servoantriebe aus. Die Möglichkeit, den Stößel während des Arbeitsabschnitts des Hubs zu verlangsamen, verbessert die Teilequalität und verlängert die Werkzeuglebensdauer, wodurch der etwas niedrigere Gesamt-SPM ausgeglichen wird.
Die Vorgänge im Werkzeug bestimmen die erforderliche Zyklussteuerung. Wenn das Werkzeug eine Pilotfreigabe erfordert, damit sich das Material vor dem Spannen perfekt ausrichten kann, muss die Ausrüstung dieses Zeitfenster berücksichtigen. Mithilfe von Servosystemen können Programmierer das Vorschubfenster erweitern, ohne die Gesamtzykluszeit zu beeinträchtigen, und so ein perfektes Gleichgewicht zwischen Präzisionsformung und Produktionseffizienz gewährleisten.
Die betriebliche Effizienz einer progressiven Stanzlinie hängt vollständig von der Automatisierung ab. Die Ausrüstung muss perfekt mit den Servo-Rollenzuführungen, Richtmaschinen und Abwicklern synchronisiert sein. Eine kontinuierliche Bandspannung ist entscheidend. Wenn der Vorschub das Material schneller schiebt als die Ausrüstung taktet, knickt das Band ein. Wenn der Vorschub zu langsam ist, dehnen die Piloten die Löcher aus und ruinieren so den Fortschritt.
Speicherprogrammierbare Steuerungen (SPS) bilden das Gehirn der Automatisierungszelle. Die Steuerungsarchitektur der Druckmaschine muss nahtlos mit den Zusatzgeräten kommunizieren. Moderne Steuerungssysteme nutzen Encoder-Feedback, um die genaue Position der Kurbelwelle zu verfolgen. Diese Daten veranlassen den Vorschub, das Material nur dann vorzuschieben, wenn die Stempel den Streifen nicht mehr berühren.
Auch der Teileauswurf und die Ausschussentsorgung hängen von einer engen Integration ab. Luftabblasvorrichtungen, Schrottförderer und Teilesortierrutschen müssen zu genau bestimmten Zeitpunkten während des Hubs aktiviert werden. Eine robuste Steuerungsarchitektur ermöglicht es Ingenieuren, diese Zusatzfunktionen basierend auf dem Kurbelwinkel zu programmieren und so einen zuverlässigen, störungsfreien Betrieb bei Hochgeschwindigkeitsproduktionsläufen zu gewährleisten.
Die Bewertung des langfristigen Betriebsfußabdrucks erfordert die Betrachtung des Stromverbrauchs und der Wartungspläne. Mechanische Pressen nutzen ein sich kontinuierlich drehendes Schwungrad. Der Hauptmotor zieht ständig starken Strom, um das massive Stahlrad auf Geschwindigkeit zu halten, unabhängig davon, ob sich der Stößel bewegt. Die Wartung dieser Systeme dreht sich um mechanische Verschleißteile: Ersetzen der Kupplungsreibscheiben, Einstellen der Bremsbänder und Sicherstellen, dass die Drehdurchführung eine konstante Schmierung erhält.
Servopressen arbeiten mit einem völlig anderen Leistungsprofil. Die Direktantriebsmotoren verbrauchen nur dann nennenswerte Leistung, wenn der Stößel unter Last bewegt wird. Während der Leerlaufzeiten oder der Ruhephase des Hubs sinkt der Stromverbrauch drastisch. Viele moderne Servosysteme nutzen auch regeneratives Bremsen, indem sie beim Abbremsen des Stößels kinetische Energie auffangen und sie in eine Kondensatorbank zurückspeisen. Die Wartung von Servosystemen verlagert sich weg von mechanischen Verschleißteilen hin zu elektronischer Gesundheit. Techniker überwachen Encodersignale, überprüfen den Betrieb der Kühlventilatoren an den Antrieben und überprüfen die Integrität von Hochleistungsstromkabeln.
Bei progressiven Hochgeschwindigkeitsvorgängen besteht ein erhebliches Risiko katastrophaler Werkzeugabstürze. Fehlzuführungen, bei denen das Material nicht um die richtige Distanz vorgeschoben wird, führen dazu, dass die Stempel auf festes Metall und nicht auf die vorgesehenen Hohlräume treffen. Beim Butzenziehen, bei dem Metallschrott am Stempel haften bleibt und in den Matrizenraum zurückgezogen wird, entsteht beim nächsten Hub eine doppelte Materialdicke. In beiden Fällen werden teure Werkzeuge sofort zerstört.
Für die progressive Stempelung ist die Implementierung umfassender Sensornetzwerke zwingend erforderlich.
Kurzvorschubsensoren: Überprüfen Sie, ob das Material genau die richtige Position erreicht hat, bevor der Stößel abgesenkt wird. Erkennt der Sensor die Materialkante nicht, löst er einen Notstopp aus.
Teileauswurfsensoren: Optische Sensoren und Näherungsschalter überwachen den Auswurfschacht und stellen sicher, dass der Werkzeugraum frei ist, bevor der nächste Zyklus beginnt.
Tonnagemonitore: Messen Sie die bei jedem Hub ausgeübte Kraft. Wenn eine Kugel zieht oder ein Schlag stumpf wird, steigt die erforderliche Tonnage. Der Monitor erkennt diese Anomalie und stoppt das Gerät sofort.
Akustische Überwachung: Erkennt die spezifischen Schallfrequenzen eines fehlerhaften Stempels oder einer Fehlzuführung und stoppt den Zyklus, bevor katastrophale Schäden auftreten.
Die Installation von Straight-Side-Geräten mit hoher Tonnage erfordert eine umfassende bauliche Anlagenplanung. Das statische Gewicht der Maschinen ist immens, die dynamischen Kräfte, die im Betrieb entstehen, sind jedoch weitaus schwerwiegender. Standard-Fabrikböden können diesen Belastungen nicht standhalten. Der Beton wird reißen und die Ausrüstung setzt sich ungleichmäßig ab, wodurch ihre innere Ausrichtung zerstört wird.
Die Einrichtungen bauen spezielle Fundamente für diese Ausrüstung. Dabei wird der Boden ausgehoben und ein massiver Trägheitsblock aus Stahlbeton gegossen. Die Masse dieses Blocks absorbiert die beim Prägevorgang entstehende kinetische Energie. Das Fundament muss speziell für die dynamischen Belastungen des jeweiligen zu installierenden Gerätemodells ausgelegt sein.
Die Schwingungsisolierung schützt die umliegenden Geräte und die Gebäudeintegrität. Starke Stanzvibrationen beeinträchtigen Präzisionsbearbeitungszentren, Koordinatenmessgeräte (KMGs) und empfindliche Elektronik in der Nähe. Ingenieure verwenden hochbelastbare Isolationshalterungen oder Federdämpfer zwischen den Gerätefüßen und dem Fundamentblock, um die Vibrationen vom umgebenden Anlagenboden zu entkoppeln.
Die Umstellung einer Anlage von traditioneller mechanischer Ausrüstung auf fortschrittliche Servo- oder spezielle Hydrauliksysteme führt zu einer erheblichen Qualifikationslücke. Bediener, die es gewohnt sind, einfach einen Startknopf zu drücken, müssen jetzt komplexe Bewegungsprofile verstehen. Wartungspersonal, das mit dem Schmieren von Lagern und dem Einstellen von Kupplungsscheiben vertraut ist, muss lernen, Fehler bei elektronischen Antrieben, Encodern und hydraulischen Ventilen zu beheben.
Umfassende Schulungsprogramme sind unerlässlich. Bediener lernen, Hubprofile zu programmieren, um die Umformung zu optimieren, ohne das Werkzeug zu beschädigen. Sie verstehen, wie man komplexe Spulenzuleitungen einrichtet, den Zeitpunkt der Pilotenfreigabe anpasst und Daten von Tonnagemonitoren interpretiert. Eine fehlerhafte Programmierung eines Servoantriebs führt ebenso leicht zu schweren Werkzeugschäden wie ein mechanischer Defekt.
Wartungsprotokolle entwickeln sich mit der Technologie weiter. Elektronische Antriebskomponenten erfordern saubere Umgebungen und stabile Stromversorgungen. Die vorbeugende Wartung verlagert sich von rein mechanischen Inspektionen hin zu Software-Updates, Sensorkalibrierung und thermischer Überwachung von Servomotoren. Die Betriebe investieren in die Weiterqualifizierung ihrer Mitarbeiter, um das volle Potenzial der fortschrittlichen Stanztechnologie auszuschöpfen.
Führen Sie mit Ihren Werkzeugingenieuren eine umfassende Tonnage- und außermittige Lastanalyse durch, um den tatsächlichen Kraftbedarf Ihrer anspruchsvollsten Folgeverbundwerkzeuge zu ermitteln.
Bewerten Sie die Fundamentkapazität Ihrer Einrichtung und planen Sie notwendige strukturelle Verbesserungen oder Schwingungsisolationssysteme, bevor Sie den Kauf einer Ausrüstung abschließen.
Planen Sie die erforderliche Automatisierungsintegration und stellen Sie sicher, dass die neuen Gerätesteuerungen nahtlos mit Ihren vorhandenen Coil-Zuführ- und Schrottabfuhrsystemen kommunizieren.
Entwickeln Sie ein Weiterbildungsprogramm für Ihre Wartungs- und Betriebsteams, um sicherzustellen, dass sie fortschrittliche servo- oder sensorlastige Systeme effektiv programmieren und Fehler beheben können.
Für Hersteller, die progressive Stanzlinien bauen oder modernisieren, bringt Zhejiang Jinaolan Machine Tool jahrzehntelange Erfahrung mit Präzisionsstanzgeräten und integrierten Produktionslinienlösungen mit. Das 1983 gegründete Unternehmen stellt mechanische Pressen von 25 bis 2.400 Tonnen her und hat seine Fähigkeiten auf Folgeverbundstanzlinien, Zuführsysteme, Prägewerkzeuge, Transfergeräte und intelligente Pressensteuerungen erweitert.
A: Pressen mit gerader Seite verfügen über ein geschlossenes Kastendesign mit Vierpunktunterstützung, wodurch die bei C-Rahmen mit offener Vorderseite übliche Winkelabweichung vermieden wird. Diese Steifigkeit sorgt für eine strikte Parallelität zwischen Stößel und Bett unter schweren, außermittigen Belastungen, verhindert vorzeitigen Stempelverschleiß und gewährleistet präzise Teiletoleranzen über Mehrstationen-Matrizen hinweg.
A: Folgeverbundwerkzeuge verarbeiten ein fortlaufendes Coilband gleichzeitig durch mehrere aufeinanderfolgende Stationen. Dadurch entsteht eine ungleichmäßige, außermittige Belastung auf dem gesamten Bett. Die Ausrüstung muss über eine hohe strukturelle Steifigkeit verfügen, um Kippmomenten standzuhalten, und sich nahtlos in automatische Spulenzuführungen integrieren lassen, um eine präzise Bandspannung und Vorschubteilung aufrechtzuerhalten.
A: Mechanische Pressen verwenden ein sich kontinuierlich drehendes Schwungrad und eine Kupplung, um hohe kinetische Energie und maximale Geschwindigkeit zu liefern, ideal für das Stanzen großer Mengen. Servopressen verwenden Direktantriebsmotoren, um programmierbare Hubprofile, variable Geschwindigkeiten und Verweilzeiten bereitzustellen, wodurch sie sich hervorragend für komplexe Form- und Ziehvorgänge im Gesenk eignen.
A: Das Stanzen erfordert eine hohe kinetische Energie genau am unteren Totpunkt, um das Metall schnell zu brechen. Das Prägen erfordert einen enormen Pressdruck am Ende des Hubs. Tiefziehen erfordert eine anhaltende, kontrollierte Kraft. Der Antriebsmechanismus des Geräts muss der spezifischen Kraftkurve entsprechen, die für diese Vorgänge erforderlich ist, um ein Abwürgen zu verhindern.
A: Während hydraulische Pressen eine konstante Presskraft bieten und sich hervorragend für das Tiefziehen eignen, sind sie für das progressive Hochgeschwindigkeitsschneiden im Allgemeinen ungeeignet. Sie haben langsamere Zykluszeiten und sind sehr anfällig für Durchbrechstöße, die hydraulische Dichtungen und Ventile beschädigen, wenn das Material bei schweren Schneidvorgängen plötzlich bricht.
A: Ein Durchschlagsstoß tritt auf, wenn Stempel beim starken Stanzen das Material durchbrechen. Durch das plötzliche Nachlassen des Widerstands schnappt der gespannte Rahmen heftig zurück. Diese Stoßwelle beschädigt Lager, lockert Befestigungselemente und verschlechtert mit der Zeit den Antriebsstrang. Daher sind robuste Stoßdämpfungssysteme zum Schutz der Maschinen erforderlich.
