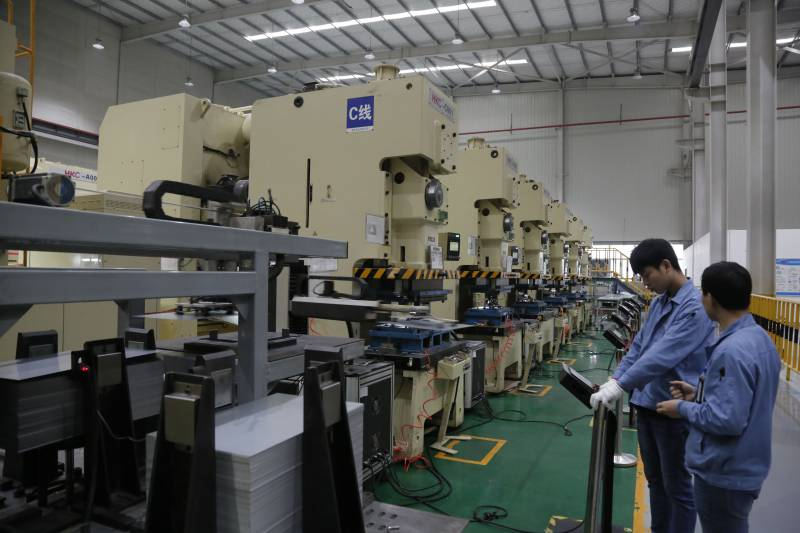

I. Kurbelschiebermechanismus, angetrieben durch die Kurbelwelle
Funktionsprinzip: Wenn sich die Kurbelwelle dreht, schwingt die Pleuelstange und bewegt sich auf und ab, wodurch sich der Gleitblock in der Führungsschiene auf und ab bewegt.
Merkmale: doppelte Endunterstützung der Kurbelwelle, gute Belastung;Großer Nutenweg, nicht einstellbarer Hub.Es ist schwierig, eine große Kurbelwelle zu schmieden, die Biegungen und Torsionen ausgesetzt ist, weshalb die Herstellungsanforderungen hoch sind.
Anwendungsbereich: Wird hauptsächlich in mittleren und kleinen Pressen mit großem Hub verwendet.
II.Kurbelschiebemechanismus mit Kurbelantrieb
Funktionsprinzip: Wenn sich die Kurbelwelle dreht, führt der äußere Kreismittelpunkt der Exzenterhülse eine kreisförmige Bewegung mit dem Mittelpunkt der Kurbelwelle als Mittelpunkt aus und treibt so die Bewegung der Pleuelstange und des Schiebers an.
Merkmale: Einseitiges Lager der Kurbelwelle, schlechter Spannungszustand;Einstellbarer Schieberhub (Exzenterhülse oder Kurbelzapfenstirnseite mit Skala).Der Hub lässt sich leicht einstellen und der Aufbau ist einfach, die Steifigkeit der Kurbelaufhängung ist jedoch schlecht.
Anwendungsbereich: Wird hauptsächlich in mittleren und kleinen Pressen verwendet.
III.Kurbelschiebemechanismus von Exzenterpresse
Funktionsprinzip: Wenn sich das Exzentergetriebe in der Exzenterpresse auf dem Dorn dreht, entspricht sein Exzenterhals der Drehung der Kurbel und treibt so die Pleuelstange an, um den Schieber auf und ab zu bewegen.
Merkmale: Der Exzentergetriebedorn in der Exzenterpresse ist an beiden Enden mit guter Spannung abgestützt;Das Exzentergetriebe überträgt nur Drehmoment und das Biegemoment wird vom Dorn getragen.Der Spannungszustand ist besser als bei der Kurbelwelle und die Steifigkeit des Dorns ist größer.Die Struktur ist relativ komplex, das Gießen ist jedoch einfacher zu lösen als das Schmieden der Kurbelwelle.
Anwendungsbereich: Wird häufig in großen und mittelgroßen Pressen verwendet.
Unterschiede in drei Strukturen:
Der Hub der Kurbelwellenpresse ist nicht einstellbar;der Schlaganfall Exzenterpresse und Kurbelpresse können als verstellbare Struktur konzipiert werden, und die Gesamtstruktur der Ausrüstung ist schöner.
