Berechnungsmethode für die Schlagtonnage

Anzahl Durchsuchen:0     Autor:Site Editor     veröffentlichen Zeit: 2019-04-07      Herkunft:Powered

facebook sharing button
twitter sharing button
line sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
kakao sharing button
snapchat sharing button
sharethis sharing button
Berechnungsmethode für die Schlagtonnage

In Bezug auf die Berechnungsmethode für die Tonnage der Stanzpresse kann eine Positionierung durchgeführt werden.Kontrollieren Sie, dass die Ablegelänge 100 mm beträgt, wie im Fall einer Schermaschine.Schnittquerschnittsfläche multipliziert mit der zulässigen Scherspannung des Materials, 100 mm x 10 mm x zulässige Spannung (Einheit ist N/was).Der berechnete Wert dieser Einheiten ist N, der sich durch Division durch 10.000 in Tonnen umwandelt. Die zulässige Scherbeanspruchung des Materials muss selbst überprüft werden.Wenn es sich um Q235-Flacheisen handelt, benötigen Sie zum Abschneiden eine Kraft von 50 mm x 10 mm x 125 n/was = 62500 N = 6,25 Tonnen, eine 16-Tonnen-Stanzmaschine reicht aus.

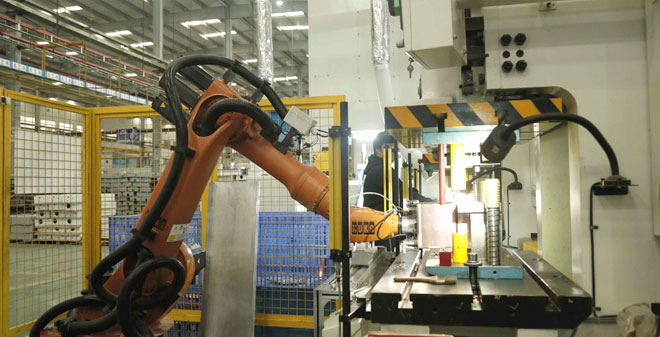

Stanzpresse
 Berstdruckformel P = KLT Г Hinweise: k ist der Koeffizient, der im Allgemeinen etwa 1,3 beträgt.L: Umfang des Produkts nach dem Stanzen, Einheit: mm;T ist die Materialstärke in mm;Г: Scherfestigkeit von Materialien.Im Allgemeinen beträgt 400 MPa.Die Einheit des Ergebnisses ist Newton.Bei Division durch 9800 N/T ergibt sich als Endzahl T.Dies kann nur grob berechnet werden.Aus Sicherheitsgründen multiplizieren Sie den obigen Wert mit 2, damit der berechnete Wert auch dem Aufpralldruck der Verbundmatrize entspricht.Berechnung der Stanzpressen-Tonnage Kein schräger Schneidkanten-Kernstanzer Formel: Stanzkernumfang (mm) × Plattendicke (mm) × Scherfestigkeit (KN/mm2) = Stanzscherkraft (KN) In metrischen Tonnen: KN dividiert durch 9,81 Kernumfang – die Summe der Seiten einer beliebigen Form. Materialstärke – die Dicke der Platte, durch die der Kern gestanzt wird. Scherfestigkeit des Materials – die physikalischen Eigenschaften der Platte, bestimmt durch das Material der Platte.Diese finden Sie im Materialhandbuch.Die Scherfestigkeit gängiger Materialien ist wie folgt: Aluminium 5052 H32
0,1724 Messing
0,2413 Kohlenstoffarmer Stahl
0,3447 Edelstahl
0.5171
