In der Großserienfertigung bestimmen Abweichungen im Mikrozollbereich die Grenze zwischen profitablen Produktionsläufen und katastrophalen Ausschussraten. Werkzeugingenieure und Produktionsleiter kämpfen ständig mit Kantendefekten, vorzeitigem Stempelverschleiß und unvorhersehbaren Ausfallzeiten der Presse. Oft behandeln Bediener diese Probleme als isolierte Symptome, anstatt sie auf ihre mechanische Grundursache zurückzuführen: unzureichenden Abstand zwischen Stempel und Matrize. Das Ermitteln und Aufrechterhalten eines optimalen Werkzeugspiels ist keine statische Formel. Es erfordert eine dynamische Bewertung der Materialeigenschaften, der Pressbedingungen und der Werkzeugarchitektur. Dieser Leitfaden bietet einen technischen Rahmen für die Bewertung von Abstandseinstellungen, die Diagnose von Teiledefekten und die Auswahl von Werkzeuglösungen, die Maßgenauigkeit gewährleisten und die Werkzeuglebensdauer maximieren.
Die Gratkontrolle ist eine Funktion der Bruchwinkel: Durch den optimalen Matrizenabstand werden die oberen und unteren Bruchlinien während des Schneidhubs ausgerichtet, wodurch die Grathöhe minimiert und die Kosten für das sekundäre Entgraten gesenkt werden.
Enge Abstände sind nicht gleichbedeutend mit besserer Qualität: Zu enge Abstände erhöhen die Abstreifkräfte exponentiell und beschleunigen den abrasiven Verschleiß und das Fressen an Stempeln und Matrizen.
Die Lebensdauer des Werkzeugs hängt von der Ausrichtungspräzision ab: Bei Abständen unter einem Tausendstel (z. B. 0,0003 Zoll) wird die Rechtwinkligkeit von Befestigungsgewindelöchern und Passstiften zur Hauptfehlerquelle, was zu asymmetrischem Verschleiß führt.
Das Material bestimmt die Mathematik: Zugfestigkeit, Dicke und Materialtyp (z. B. Titanlegierungen wie Ti6Al4V vs. Weichstahl) erfordern unterschiedliche Spielprozentsätze, um Mikrorisse und Ermüdungsversagen im fertigen Teil zu verhindern.
Inhaltsverzeichnis

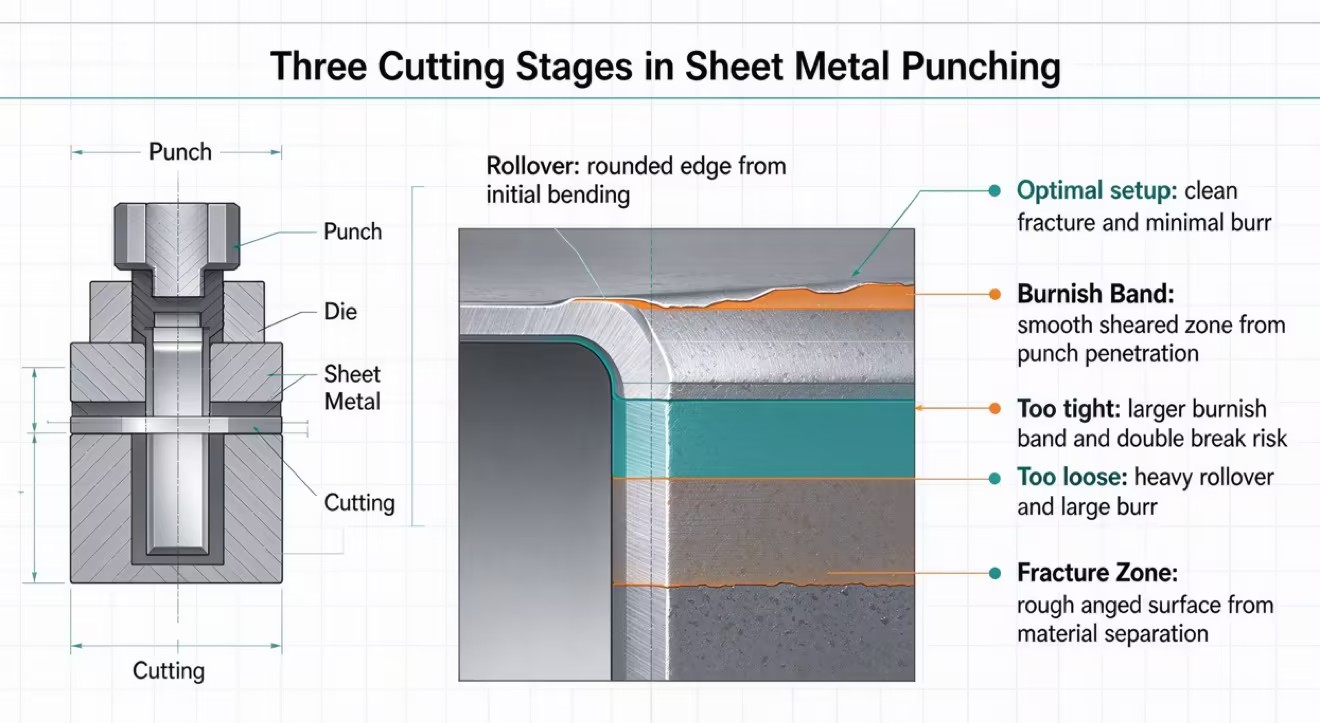

Um die Kantenqualität in der Werkstatt zu kontrollieren, müssen Sie genau verstehen, wie sich Blech während eines Schneidvorgangs verhält. Ein Schlag durchschneidet Metall nicht wie eine Rasierklinge. Stattdessen durchläuft das Material drei verschiedene mechanische Phasen: plastische Verformung, Durchdringung und Bruch. Die physikalische Beziehung zwischen diesen drei Phasen definiert das Scher-Bruch-Verhältnis, das den ultimativen Indikator für den Zustand Ihres Werkzeugaufbaus darstellt.
Wenn der Stempel zum ersten Mal das Blech berührt, bricht er die Oberfläche nicht sofort auf. Es drückt das Material nach unten in den Hohlraum der Matrize und streckt es über die Matrizenkante. In dieser ersten Phase entsteht eine abgerundete Kante an der Oberseite des Teils, die als Überschlag bezeichnet wird. Während der Stößel seinen Abwärtshub fortsetzt, dringt der Stempel physisch in das Material ein. Das Metall schert gegen die Wände des Stempels und der Matrize und erzeugt einen glatten, vertikalen, hochglanzpolierten Abschnitt an der Kante des Teils, der als Polierband oder Scherfläche bezeichnet wird. Schließlich erreicht das Material seine höchste Zugfestigkeit und hält der Scherbeanspruchung nicht mehr stand. Es bricht, löst sich vom Grundmaterial und erzeugt eine rauere, abgewinkelte Oberfläche am unteren Ende des Schnitts.
Die Physik eines optimalen Spalts beruht ausschließlich auf der Ausrichtung der Bruchlinien, die in der Endphase des Schnitts entstehen. Wenn der Stempel in das Material eindringt, breitet sich eine Bruchlinie von der Stempelkante nach unten aus. Gleichzeitig breitet sich eine entsprechende Bruchlinie von der Matrizenkante nach oben aus. Bei richtigem Abstand zwischen Stempel und Matrize treffen diese oberen und unteren Bruchlinien in der Mitte der Materialstärke perfekt aufeinander.
Diese perfekte Schnittmenge ist das Ziel eines jeden Werkzeugingenieurs. Wenn die Bruchlinien ausgerichtet sind, bricht das Material sauber. Dies erfordert die geringste Schneidkraft der Presse, minimiert die seitliche Belastung der Werkzeugkomponenten und erzeugt eine saubere Kante mit minimaler Gratbildung. Wenn der Spalt auch nur um ein paar Zehntausendstel Zoll abweicht, verfehlen diese Bruchlinien einander, was die Presse dazu zwingt, härter zu arbeiten und die Kantenqualität des Teils zu zerstören.
Industriestandards stützen sich auf grundlegende Berechnungsrahmen, um diese Lücke zu ermitteln, bevor überhaupt ein Werkzeug gebaut wird. Ingenieure berechnen das Spiel als Prozentsatz der Materialdicke und berücksichtigen dabei die Scherfestigkeit und Härte der spezifischen Legierung, die gestanzt wird. Allerdings erfordert die theoretische Mathematik häufig empirische Anpassungen in der Werkstatt. Diese Anpassungen müssen auf einer Sichtprüfung des Werkstücks basieren, da Abweichungen bei den Materialchargen, der Spulenschmierung und der Pressensteifigkeit die tatsächliche Bruchmechanik verändern.
Materialtyp | Typischer Abstand (% der Materialstärke pro Seite) | Hinweise zum Verhalten in der Werkstatt |
|---|---|---|
Weiches Aluminium (z. B. 1100, 3003) | 5 % - 8 % | Bei zu geringem Abstand kann es zu starkem Überschlag kommen. Gallt bei Schlägen leicht. |
Weichstahl (z. B. 1018, A36) | 8 % - 10 % | Verzeihendes Material. Ein klares Polierband ist normalerweise bei 1/3 der Dicke sichtbar. |
Edelstahl (z. B. 304, 316) | 10 % – 12 % | Hohe Kaltverfestigungsrate. Erfordert einen größeren Abstand, um ein Abbrechen des Stempels zu verhindern. |
Hochfeste Legierungen (z. B. HSLA, Titan) | 12 % - 15 %+ | Frakturen sehr früh im Schlaganfall. Erfordert einen erheblichen Spalt, um die Bruchlinien auszurichten. |
Stanzgrate weisen auf potenzielle Probleme mit dem Abstand zwischen Stempel und Matrize hin. Zu den häufigsten Defekten gehören Bruchgrate, Extrusionsgrate und Überschlagsgrate. Die Untersuchung von Gratform, -höhe und -kantenzustand hilft Ingenieuren dabei, unzureichenden Schnittabstand, Werkzeugverschleiß und Materialverformung zu erkennen.
Ein unzureichender Schnittabstand kann dazu führen, dass die Bruchlinien nicht richtig aufeinander treffen, was zu Sekundärscherung, rauen Kanten und übermäßiger Kaltverfestigung führt. Dies erhöht die Reibung, beschleunigt den Stempelverschleiß und kann zur Bildung von Metallpartikeln führen, die die Matrize beschädigen. Der richtige Abstand verbessert die Kantenqualität und die Langlebigkeit des Werkzeugs.
Ein zu großer Schnittspielraum führt dazu, dass sich das Blech verbiegt und dehnt, bevor es bricht, was zu größeren Graten, Kantenverjüngungen und Maßungenauigkeiten führt. Es kann auch die Gefahr einer Verformung des Rohlings und eines Blockierens erhöhen. Die Anpassung des Abstands an die Materialeigenschaften trägt dazu bei, sauberere Schnitte zu erzielen und sekundäres Entgraten zu reduzieren.
Ein schlechter Schnittabstand kann zu Mikrorissen an den Kanten und Spannungskonzentrationen führen, die die Ermüdungsbeständigkeit von gestanzten Bauteilen verringern. Bei wiederholter Belastung oder Vibration können sich diese Defekte zu größeren Rissen entwickeln. Bei hochfesten und sicherheitskritischen Bauteilen ist eine ordnungsgemäße Spalt- und Kantenqualitätskontrolle besonders wichtig.
Ein falscher Abstand zwischen Stempel und Matrize erhöht die Reibung, die Wärmeentwicklung und die Materialhaftung beim Stanzen. Zu geringes Spiel kann zu Abrieb führen und den Verschleiß der Schneidkante beschleunigen, was die Werkzeuglebensdauer verkürzt und die Wartungskosten erhöht. Optimiertes Spiel, geeignete Werkzeugmaterialien und Schmierung tragen dazu bei, vorzeitigen Verschleiß zu minimieren.
Die Abstreifkraft erhöht sich, wenn das Blech nach dem Schneiden den Stempel erfasst, insbesondere bei engen Spielverhältnissen. Übermäßige Abstreifkraft kann Stempel, Abstreifplatten und andere Werkzeugkomponenten beschädigen. Der richtige Abstand und die richtige Gestaltung des Abstreifers tragen dazu bei, die mechanische Belastung zu reduzieren und einen reibungslosen Stempelauszug zu gewährleisten.
Die Ausrichtung von Stempel und Matrize ist für die Aufrechterhaltung eines gleichmäßigen Schnittspiels von entscheidender Bedeutung. Abgenutzte Führungsstifte, falsche Montage oder Durchbiegung der Presse können zu ungleichmäßigen Spalten führen, was zu örtlichem Werkzeugverschleiß und übermäßiger Gratbildung führt. Regelmäßige Ausrichtungsprüfungen tragen dazu bei, die Maßhaltigkeit aufrechtzuerhalten und die Lebensdauer der Werkzeuge zu verlängern.
Die Prüfung der gestanzten Kanten hilft bei der Beurteilung des Schnittspiels und des Werkzeugzustands. Ingenieure untersuchen Überschläge, brünierte Bereiche, Bruchzonen und Grathöhe, um mögliche Defekte zu identifizieren. Ein konsistentes Kantenprofil weist auf eine stabile Schneidleistung hin, obwohl akzeptable Proportionen von den Materialeigenschaften und den Anwendungsanforderungen abhängen.
Lochabweichungen und Lochgrate sind häufig auf eine Fehlausrichtung des Stempels, ungleichmäßiges Spiel oder Werkzeugverschleiß zurückzuführen. Diese Probleme können zu ovalen Löchern, konischen Kanten und scharfen Graten führen, die den Zusammenbau behindern. Eine genaue Ausrichtung und ein angemessener Abstand tragen dazu bei, die Lochgenauigkeit aufrechtzuerhalten und den Nachbearbeitungsaufwand zu reduzieren.
PKD-Werkzeuge und Metallstanzen haben ähnliche Anforderungen an die Spitzenausrichtung und Maßgenauigkeit. Ein falscher Abstand oder eine falsche Werkzeugpositionierung kann zu übermäßigem Verschleiß, Lochabweichungen und Kantenfehlern führen. Die Beibehaltung einer präzisen Werkzeuggeometrie trägt zur Verbesserung der Bearbeitungskonsistenz und der Produktqualität bei.
Pulververdichtungs- und Blisterwerkzeuge erfordern sorgfältig kontrollierte Abstände, um Materialaustritt, Gratbildung und Maßfehler zu verhindern. Im Gegensatz zum herkömmlichen Blechstanzen stellen diese Verfahren anwendungsspezifische Anforderungen an die Werkzeugausstattung. Präzise Ausrichtung und geeignete Werkzeugkonstruktion tragen dazu bei, die Produktkonsistenz und die Siegelleistung aufrechtzuerhalten.
Anti-Slug-Pull-Matrizendesigns tragen dazu bei, zu verhindern, dass gestanzte Butzen beim Zurückziehen des Stempels auf die Matrizenoberfläche zurückkehren. Merkmale wie kontrollierte Matrizenverengungen oder Mechanismen zum Zurückhalten des Rohlings verbessern die Abfallentfernung und reduzieren Werkzeugschäden. Diese Konstruktionen sind besonders wertvoll bei hochvolumigen Stanzvorgängen, bei denen das Ziehen des Rohlings zu wiederholten Produktionsunterbrechungen führt.
Fortschrittliche Werkzeugmaterialien wie pulvermetallurgische Stähle, Hartmetall und geeignete PKD-Werkzeuge können die Verschleißfestigkeit in anspruchsvollen Anwendungen verbessern. Oberflächenbeschichtungen wie TiN und TiCN tragen dazu bei, Reibung und Abrieb zu reduzieren und so die Spitzenleistung aufrechtzuerhalten. Die Materialauswahl sollte zum Werkstück, den Stanzbedingungen und dem Produktionsvolumen passen.
Die Steifigkeit und Ausrichtung der Presse sind für die Erzielung zuverlässiger Ergebnisse mit Präzisionsstanzwerkzeugen von entscheidender Bedeutung. Stößelablenkung, übermäßige Vibration oder schlechte Parallelität zwischen Schlitten und Bett können den Schnittabstand beeinträchtigen und das Werkzeug beschädigen. Überprüfen Sie vor dem Upgrade auf hochpräzise Stanzwerkzeuge den Zustand der Presse, den Führungsabstand und die Betriebsausrichtung, um eine gleichbleibende Leistung sicherzustellen.
Ergreifen Sie sofort Maßnahmen, um Ihre Stanzvorgänge zu stabilisieren und Ihre Werkzeuginvestitionen zu schützen:
Führen Sie an Ihren Produktionslinien mit den höchsten Stückzahlen ein Ausschuss- und Werkzeugverschleißaudit durch, um wiederkehrende Kantendefekte und vorzeitige Stempelausfälle zu erkennen.
Analysieren Sie die Kantenprofile von Ausschussteilen unter Vergrößerung, um festzustellen, ob Ihre aktuellen Abstandsstandards eine sofortige Neukalibrierung erfordern.
Implementieren Sie ein strenges visuelles Inspektionsprotokoll für Druckmaschinenbediener, das sich ausschließlich auf die Überwachung des Brünier-zu-Bruch-Verhältnisses während der Produktionsläufe konzentriert.
Überprüfen Sie Ihre Pressenausrüstung auf Stößeldurchbiegung, Führungsverschleiß und Parallelität, bevor Sie neue, hochpräzise Werkzeuge installieren.
Standardisieren Sie Ihre Verfahren zur Werkzeugeinstellung, um sicherzustellen, dass die Konzentrizität vom Werkzeugraum bis zur Werkstatt gewährleistet bleibt.
A: Ingenieure berechnen den Abstand als Prozentsatz der Materialstärke pro Seite. Weiche Materialien wie Aluminium benötigen 5 bis 8 %, während härtere Materialien wie hochfester Stahl 10 bis 15 % benötigen. Passen Sie diese theoretischen Grundlinien immer auf der Grundlage empirischer Tests in der Werkstatt und einer visuellen Inspektion der Teilekante an.
A: Das Polierband gibt an, wie weit der Stempel eingedrungen ist, bevor das Material brach. Bei optimalem Abstand ergibt sich ein Polierband, das etwa ein Drittel der Kante bedeckt. Ein zu enger Abstand führt zu einem übermäßig großen Polierband, während ein zu lockerer Abstand zu einem sehr kleinen Polierband und einem starken Überschlag führt.
A: Ja. Wenn der Abstand zu gering ist, können die oberen und unteren Bruchlinien nicht miteinander verbunden werden. Dies erzwingt eine sekundäre Scherwirkung, die als Doppelbruch bezeichnet wird. Dies führt zu gezackten Kanten, starker Kaltverfestigung, extremen Abstreifkräften und schnellem abrasivem Verschleiß an den Werkzeugen.
A: Das Ziehen des Rohlings erfolgt, wenn bei optimalem Abstand ein Vakuum entsteht, das den gestanzten Rohling wieder nach oben auf den Matrizenblock zieht. Butzenfreie Geometrien verhindern dies durch die Bearbeitung einer Engstelle knapp unterhalb der Matrizenoberfläche. Sobald die Schnecke diesen Quetschpunkt passiert, kann sie nicht mehr nach oben zurückkehren.
A: Dickere Materialien und höhere Zugfestigkeiten erfordern größere Spielanteile. Hochfeste Materialien brechen beim Stanzhub schneller. Durch das Öffnen des Spalts können sich die Bruchlinien richtig treffen, wodurch die immensen Schneid- und Abziehkräfte reduziert werden, die zum Scheren harter Metalle erforderlich sind.
A: Unzureichender Abstand führt zu starken Austrittsgraten und mikroskopisch kleinen Kantenrissen. In Luft- und Raumfahrt- und medizinischen Anwendungen mit Titanlegierungen wie Ti6Al4V wirken diese Mikrorisse als Spannungskonzentratoren. Unter zyklischer Belastung lösen diese Defekte eine schnelle Rissausbreitung aus, was zu einem vorzeitigen strukturellen Ermüdungsversagen führt.
