Ungeplante Werkzeugwartung und hohe Ausschussraten zerstören die Margen in der Massenfertigung. Diese Probleme sind in der Regel auf eine einzige Fehlerquelle zurückzuführen: die beeinträchtigte Werkzeugintegrität. Während eine allmähliche Werkzeugverschlechterung über Millionen von Zyklen hinweg natürlich auftritt, stört vorzeitiger Stanzwerkzeugverschleiß die Produktionspläne, erhöht die Kosten pro Teil und erzwingt reaktive Notfallreparaturen. Der Übergang von der reaktiven Brandbekämpfung zur proaktiven Prävention erfordert eine systematische Bewertung der Verschleißmechanismen. Sie müssen die Metallurgie des Werkzeugstahls, die Pressenausrichtung und die Schmierchemie analysieren, um den effektivsten Eingriff zu ermitteln. Hersteller können sich zur Beurteilung des Werkzeugzustands nicht allein auf visuelle Inspektionen verlassen. Die moderne Produktion erfordert ein genaues Verständnis der in der Druckmaschine ablaufenden Physik. Durch die Diagnose der genauen Fehlerursache implementieren Ingenieure gezielte Lösungen, die die Werkzeuglebensdauer verlängern, die Teilequalität verbessern und die Produktionsleistung stabilisieren.
Identifizieren Sie zunächst den Verschleißmechanismus: Die Unterscheidung zwischen adhäsivem Verschleiß (Abrieb), abrasivem Verschleiß, thermischer Ermüdung und mechanischer Ermüdung ist entscheidend, bevor Sie in Werkzeugmodifikationen oder neue Beschichtungen investieren.
Die Nichtübereinstimmung von Material und Substrat ist eine der Hauptursachen: Der Siegeszug hochfester Stähle (Advanced High-Strength Steels, AHSS) übersteigt häufig die Leistung herkömmlicher Werkzeugstähle und macht verbesserte Werkzeugmaterialien oder fortschrittliche oberflächentechnische Beschichtungen (PVD/CVD) erforderlich.
Schmierung und Ausrichtung bestimmen den ROI: Selbst hochwertige Werkzeugstähle werden vorzeitig ausfallen, wenn eine Durchbiegung der Presse, ein unzureichender Matrizenabstand oder eine unzureichende Randschmierung vorliegen.
Vorausschauende Wartung übertrifft geplante Wartung: Die Integration von Tonnagemonitoren, In-Matrizen-Sensoren und computergestützten Wartungsmanagementsystemen (CMMS) verschiebt das Wartungsparadigma von reaktiv auf vorausschauend und maximiert so den Lebenszyklus der Stanzform.
Inhaltsverzeichnis
Der Verschleiß der Stanzform wirkt sich mehr aus als nur auf die Reparaturkosten. Häufige Werkzeugausfälle erhöhen Ausfallzeiten, Ausschussraten und Wartungskosten. Die Festlegung messbarer Leistungsbenchmarks hilft Herstellern, die Kosten zu kontrollieren und die Lebensdauer der Matrizen zu verbessern.
Kostentyp | Hauptausgaben |
|---|---|
Direkte Kosten | Stempelaustausch, Matrizenreparatur, Erodierbearbeitung, Wartungsarbeiten |
Indirekte Kosten | Produktionsausfall, Ausschussteile, Qualitätsprüfung, verspätete Lieferungen |
Indirekte Kosten können die gesamten finanziellen Auswirkungen eines vorzeitigen Werkzeugverschleißes erheblich erhöhen.
Hersteller sollten die folgenden Indikatoren überwachen:
Treffer pro Schärfung: Stempelzyklen zwischen Schärfungsvorgängen.
Werkzeugkosten pro Teil: Gesamtkosten für Werkzeuge dividiert durch akzeptable produzierte Teile.
Ausschussrate: Prozentsatz der abgelehnten gestanzten Komponenten.
Ausfallzeit: Produktionsausfall aufgrund von Werkzeugwartung.
Werkzeuglebensdauer: Gesamthübe vor Komponentenaustausch.
Materialeigenschaften prüfen: Blechdicke und Zugfestigkeit überprüfen.
Werkzeugstahl bewerten: Stahlsorte und Oberflächenhärte bestätigen.
Matrizenspiel optimieren: Passen Sie das Schneidspiel an die Materialanforderungen an.
Legen Sie Wartungsziele fest: Nutzen Sie historische Hubzahlen und Werkzeugleistungsdaten.
Werkzeugzustand | Empfohlene Aktion |
|---|---|
Geringer Kantenverschleiß | Schärfen und prüfen |
Häufiges Abrieb oder Abrieb | Verbessern Sie die Schmierung oder verbessern Sie Beschichtungen |
Wiederholter Schlagschaden | Überprüfen Sie Ausrichtung, Spiel und Werkzeugmaterialien |
Anhaltende Ausfälle und hohe Ausfallzeiten | Erwägen Sie eine Neugestaltung oder einen Austausch der Matrize |
Das Ziel besteht darin, die Werkzeugkosten pro akzeptablem Teil zu minimieren, anstatt sich nur auf einzelne Reparaturkosten zu konzentrieren.

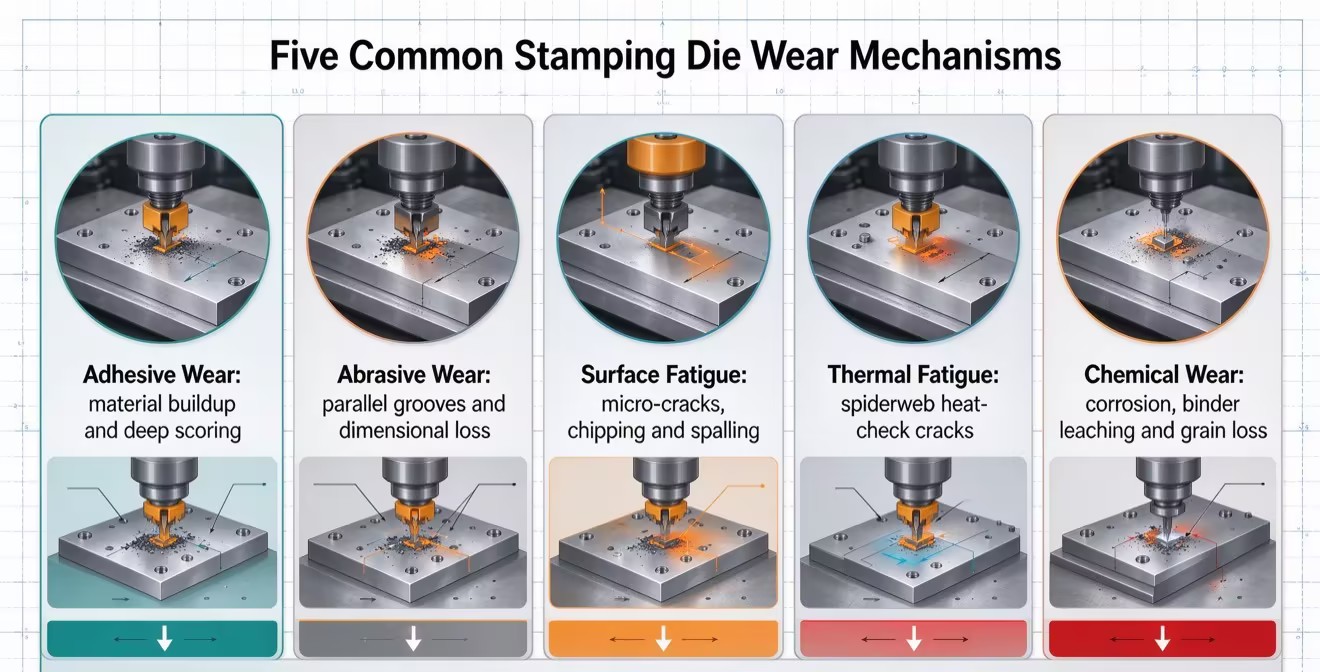

Vorzeitiger Verschleiß der Prägeform entsteht durch Reibung, mechanische Beanspruchung, Temperaturschwankungen und chemische Reaktionen. Die Identifizierung des spezifischen Verschleißmechanismus hilft Herstellern bei der Auswahl geeigneter Werkzeugmaterialien, Beschichtungen, Schmierung und Wartungsstrategien zur Verlängerung der Werkzeuglebensdauer.
Adhäsiver Verschleiß tritt auf, wenn hoher Druck und Reibung dazu führen, dass sich Blech an der Oberfläche des Prägestempels festsetzt. Dieser Materialtransfer führt zu Kratzern, erhöht die Abziehkraft und beschleunigt Werkzeugschäden. Richtige Schmierung, kompatible Oberflächenbeschichtungen und optimierte Umformbedingungen tragen dazu bei, Abrieb zu reduzieren und die Haltbarkeit der Matrize zu verbessern.
Abrasiver Verschleiß entsteht, wenn harte Partikel, Metallabrieb oder Oberflächenzunder zerkratzen und Material von den Werkzeugoberflächen entfernen. Häufige Symptome sind parallele Rillen, stumpfe Schnittkanten und Maßungenauigkeiten. Die Aufrechterhaltung sauberer Blechoberflächen und die Auswahl verschleißfester Werkzeugstähle oder Beschichtungen tragen dazu bei, Schleifschäden zu minimieren.
Oberflächenermüdung entsteht durch wiederholte Stanzbelastungen, die nach und nach mikroskopische Risse im Werkzeugstahl erzeugen. Diese Risse können zu Kantenabsplitterungen, Oberflächenabplatzungen oder Stempelbrüchen führen. Eine ordnungsgemäße Wärmebehandlung, ausgewogene Härte und Zähigkeit sowie eine kontrollierte Belastung tragen dazu bei, vorzeitiges Ermüdungsversagen zu verhindern.
Thermische Ermüdung tritt auf, wenn wiederholtes Erhitzen und Abkühlen zu einer Ausdehnung und Kontraktion der Prägestempeloberflächen führt. Dies kann zu feinen Oberflächenrissen führen, die als Wärmerisse bezeichnet werden und mit der Zeit zu Materialverlusten führen können. Die Optimierung von Stanzgeschwindigkeit, Schmierung, Kühlung und Auswahl des Werkzeugmaterials trägt zur Reduzierung der thermischen Belastung bei.
Korrosiver Verschleiß entsteht, wenn inkompatible Schmierstoffe, Additive oder Verarbeitungschemikalien mit Werkzeugmaterialien reagieren. Bestimmte chemische Formulierungen können Werkzeugstahloberflächen oder Hartmetallbinder beschädigen und so die Verschleißfestigkeit und Lebensdauer verringern. Die Auswahl chemisch verträglicher Schmierstoffe und Werkzeugmaterialien trägt dazu bei, korrosionsbedingte Ausfälle zu vermeiden.
Verschleißmechanismus | Visuelles Symptom am Teil/Werkzeug | Sofortiger Shop-Floor-Check |
|---|---|---|
Adhäsiver Verschleiß (Fressen) | Tiefe Riefen an gezogenen Teilen, Materialansammlungen am Stempel | Überprüfen Sie die Schmiermittelkonzentration und die Ausrichtung der Sprühdüse |
Abrasiver Verschleiß (Riefenbildung) | Parallele Rillen auf der Matrizenoberfläche, schneller Dimensionsverlust | Untersuchen Sie die eingehende Spule auf starken Walzzunder oder Schlitzgrate |
Oberflächenermüdung (Abplatzen) | Fehlende Bruchstücke an den Schnittkanten, plötzliche Gratzunahme | Überprüfen Sie die Härte des Werkzeugstahls (HRC) und überprüfen Sie die Parallelität der Presse |
Thermische Ermüdung (Wärmeprüfung) | Spinnennetzartige Mikrorisse auf der Werkzeugoberfläche | Überwachen Sie die Betriebstemperatur des Werkzeugs und passen Sie die Pressgeschwindigkeit an |
Die Identifizierung des Verschleißmechanismus liefert die Symptome, aber Ingenieure müssen tiefer graben, um die Grundursachen zu finden. Ein vorzeitiger Ausfall ist in der Regel auf eine Diskrepanz zwischen den Konstruktionsparametern des Werkzeugs und der Realität in der Produktionsumgebung zurückzuführen.
Die Auswahl des richtigen Werkzeugstahls erfordert ein ausgewogenes Verhältnis zwischen Zähigkeit und Verschleißfestigkeit. Herkömmliche Materialien wie D2 bieten eine gute Grundleistung für Weichstähle, versagen jedoch häufig bei der Bildung moderner, hochfester Legierungen. Der Übergang zu pulvermetallurgischen Stählen (PM) wie CPM-10V oder die Verwendung von Vollhartmetalleinsätzen liefert die notwendigen Vanadium- oder Wolframkarbide, um starkem Abrieb standzuhalten. Die gleichmäßige Karbidverteilung in PM-Stählen verhindert die große Karbidansammlung, die bei herkömmlichen Barrenstählen häufig zu Absplitterungen führt.
Selbst der fortschrittlichste PM-Stahl versagt, wenn die Wärmebehandlung fehlerhaft ist. Durch die Entkohlung während des Härteprozesses entsteht eine weiche Außenhaut, die sich sofort abnutzt. Umgekehrt führt eine unzureichende Temperierung dazu, dass der Kern spröde wird und unter Belastung zum Bruch neigt. Die strikte Einhaltung metallurgischer Spezifikationen, einschließlich der richtigen Austenitisierungstemperaturen und mehrerer Anlasszyklen, ist für ein gesundes Stanzwerkzeug eine unabdingbare Voraussetzung.
Eine Fehlausrichtung der Presse und eine übermäßige Durchbiegung können zu ungleichmäßigem Matrizenspiel, vorzeitigem Stempelverschleiß und Werkzeugschäden führen. Abgenutzte Führungssysteme, außermittige Belastung und unzureichende Rahmensteifigkeit beeinträchtigen die Parallelität zwischen Stößel und Bett. Regelmäßige Presseninspektionen, Spitzeneinstellungen und dynamische Ausrichtungsprüfungen tragen dazu bei, die Prägegenauigkeit aufrechtzuerhalten und die Lebensdauer der Werkzeuge zu verlängern.
Das Ziehen von Butzen tritt auf, wenn gestanzter Abfall auf die Matrizenoberfläche zurückkehrt, anstatt abzufallen, wodurch beim nächsten Hub möglicherweise Stempel und Matrizenkomponenten beschädigt werden. Häufige Ursachen sind Ansaugung, übermäßige Schmierung und Restmagnetismus. Die richtige Formgeometrie, Auswerferstifte und geeignete Abfallentfernungssysteme tragen dazu bei, das Herausziehen der Rohlinge zu verhindern und eine stabile Produktion aufrechtzuerhalten.
Eine unsachgemäße Stanzschmierung erhöht Reibung, Hitze und Abrieb und beschleunigt den Werkzeugverschleiß. Insbesondere bei hochfesten Stählen und Tiefziehvorgängen müssen Schmierstoffe auf das Werkstückmaterial und die Umformanforderungen abgestimmt sein. Eine gleichmäßige Schmiermittelanwendung und regelmäßige Düseninspektionen tragen dazu bei, trockene Stellen zu verhindern, die Umformqualität zu verbessern und Werkzeugschäden zu reduzieren.
Unterschiede in der Dicke, Härte und Oberflächenbeschaffenheit des Blechs können sich auf den Schnittspielraum und die Werkzeugleistung auswirken. Hochfeste Materialien wie AHSS erfordern höhere Umformkräfte und geeignete Werkzeugkonstruktionen. Die Überwachung der Qualität des eingehenden Materials und die Anpassung der Werkzeugspezifikationen tragen dazu bei, unerwarteten Verschleiß, Maßfehler und Produktionsunterbrechungen zu reduzieren.
Um einem vorzeitigen Verschleiß der Prägewerkzeuge vorzubeugen, ist eine Kombination aus Materialverbesserungen, mechanischer Optimierung, automatisierter Überwachung und vorbeugender Wartung erforderlich. Die Beseitigung der zugrunde liegenden Ursachen trägt dazu bei, die Zuverlässigkeit der Werkzeuge zu verbessern und die langfristigen Produktionskosten zu senken.
Fortschrittliche Werkzeugstähle und Oberflächenbeschichtungen verbessern die Verschleißfestigkeit und reduzieren die Reibung bei anspruchsvollen Stanzanwendungen. Pulvermetallurgische Stähle und Wolframcarbid sorgen für eine längere Haltbarkeit bei geeigneten Betriebsbedingungen, während PVD-, CVD- und TD-Beschichtungen dazu beitragen, Abrieb und Oberflächenschäden zu minimieren. Durch die richtige Material- und Beschichtungsauswahl kann die Werkzeuglebensdauer verlängert und die Schärfhäufigkeit verringert werden.
Der korrekte Matrizenabstand und die korrekte Ausrichtung der Presse sind für eine gleichbleibende Stanzleistung von entscheidender Bedeutung. Ingenieure sollten den Abstand zwischen Stempel und Matrize je nach Materialstärke, Festigkeit und Schneidanforderungen anpassen. Regelmäßige Inspektionen der Stößelparallelität, der Führungssysteme und der Pressensteifigkeit tragen dazu bei, ungleichmäßige Belastung, übermäßige Gratbildung und vorzeitigen Werkzeugausfall zu verhindern.
Automatisierte Schmiersysteme sorgen für eine gleichmäßige Schmierstoffverteilung, reduzieren die Reibung und verhindern Trockenkontakt beim Stanzen. In die Matrize integrierte Sensoren und Tonnageüberwachungssysteme können ungewöhnliche Kräfte, Fehlzuführungen und das Ziehen von Rohlingen erkennen, bevor größere Schäden auftreten. Diese Technologien verbessern die Prozessstabilität, minimieren Materialverschwendung und reduzieren unerwartete Ausfallzeiten.
Computergestützte Wartungsmanagementsysteme (CMMS) helfen Herstellern, Stanzzyklen, Wartungspläne, Komponentenaustausch und Werkzeugausfälle zu verfolgen. Historische Leistungsdaten unterstützen die vorbeugende Wartungsplanung und identifizieren wiederkehrende Verschleißprobleme. Dieser datengesteuerte Ansatz verbessert die Gerätezuverlässigkeit, verlängert die Lebensdauer der Matrizen und senkt die Wartungskosten.
Rufen Sie historische Ausschuss- und Ausfallzeitdaten ab, um die drei Werkzeuge mit dem höchsten Wartungsaufwand zu identifizieren, die derzeit in Ihrer Anlage im Einsatz sind.
Führen Sie eine dynamische Überprüfung der Pressenausrichtung durch, um die Parallelität des Stößels und das Leistenspiel unter der tatsächlichen Presskraft zu messen.
Überprüfen Sie Ihr aktuelles Schmiermittelanwendungssystem, um verstopfte Düsen, inkonsistente Sprühmuster oder falsche Flüssigkeitsviskosität zu erkennen.
Stellen Sie sicher, dass Ihre Schnittabstände der spezifischen Scherfestigkeit und Dicke des eingehenden Spulenmaterials entsprechen.
Implementieren Sie ein striktes Verfolgungssystem für die Strichzahl, um vorbeugendes Schärfen zu planen, bevor es zu einem katastrophalen Kantenausfall kommt.
A: Die akzeptable Lebensdauer variiert stark je nach dem zu stanzenden Material und dem verwendeten Werkzeugstahl. Ein normaler Weichstahl zum Stanzen schafft zwischen den Schärfungen 500.000 bis 1.000.000 Hübe. Allerdings kann das Stanzen von Advanced High-Strength Steels (AHSS) diese Lebensdauer ohne spezielle Beschichtungen oder pulvermetallurgische Werkzeugstähle auf 50.000 Hübe reduzieren.
A: Ein unzureichender Matrizenabstand zwingt das Werkzeug dazu, härter zu arbeiten. Wenn das Spiel zu gering ist, nimmt die Reibung exponentiell zu, was zu schnellem abrasivem Verschleiß und Fressen führt. Wenn der Abstand zu groß ist, verbiegt sich das Material, bevor es reißt, wodurch starke Grate entstehen und die Gefahr des Herausziehens des Rohlings steigt. Durch den optimalen Freiraum werden die Schnittkräfte gleichmäßig verteilt.
A: Fressen selbst ist ein Symptom, nicht die Grundursache. Während Bediener das mikroverschweißte Material wegpolieren können, um die Oberfläche vorübergehend wiederherzustellen, kommt es wieder zum Abrieb, sofern das zugrunde liegende Problem nicht behoben wird. Eine dauerhafte Vorbeugung erfordert eine Verbesserung der Schmiermittelchemie, das Aufbringen von reibungsmindernden Oberflächenbeschichtungen oder einen Wechsel der Werkzeugstahlsorte.
A: Es gibt keine einzelne beste Beschichtung; es hängt vom Fehlermodus ab. Titannitrid (TiN) bietet eine gute allgemeine Verschleißfestigkeit. Titancarbonitrid (TiCN) eignet sich hervorragend für abrasive Umgebungen. Bei anspruchsvollen Umform- und Tiefziehvorgängen, die zum Abrieb neigen, bieten Thermodiffusionsbeschichtungen (TD) oder chemische Gasphasenabscheidungsbeschichtungen (CVD) einen hervorragenden Schutz.
A: Beim Butzenziehen wird gestanzter Abfall zurück auf die Matrizenoberfläche gezogen. Wenn die Presse erneut arbeitet, drückt der gehärtete Stempel das Abfallstück direkt in den Matrizenblock. Dieser örtlich begrenzte extreme Druck verursacht sofort katastrophale Schäden, häufig splittert die Matrizenkante ab oder der Stempel zerbricht vollständig.
A: Ja, viele PVD- und CVD-Beschichtungen können chemisch entfernt und nach dem Schärfen des Werkzeugs erneut aufgetragen werden. Wiederholte Abziehzyklen können jedoch die Oberflächenintegrität des darunter liegenden Werkzeugstahlsubstrats beeinträchtigen, was im Laufe der Zeit möglicherweise zu Wasserstoffversprödung oder mikroskopischen Dimensionsänderungen führen kann.
