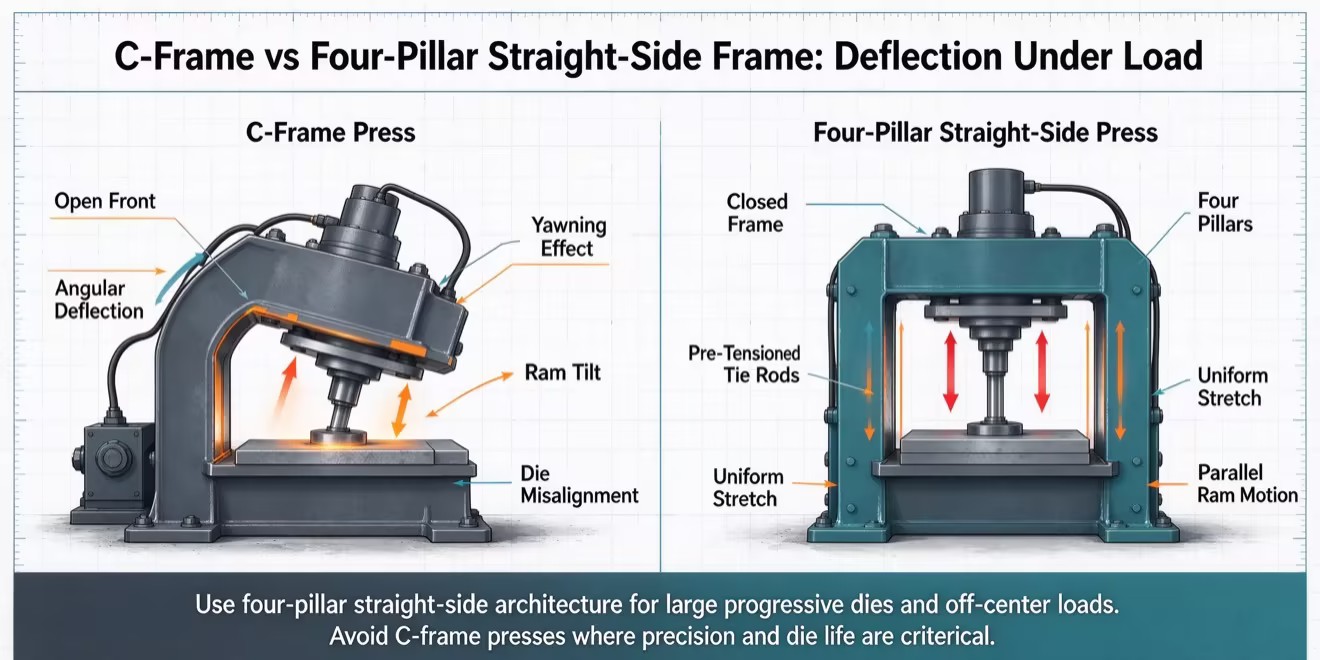

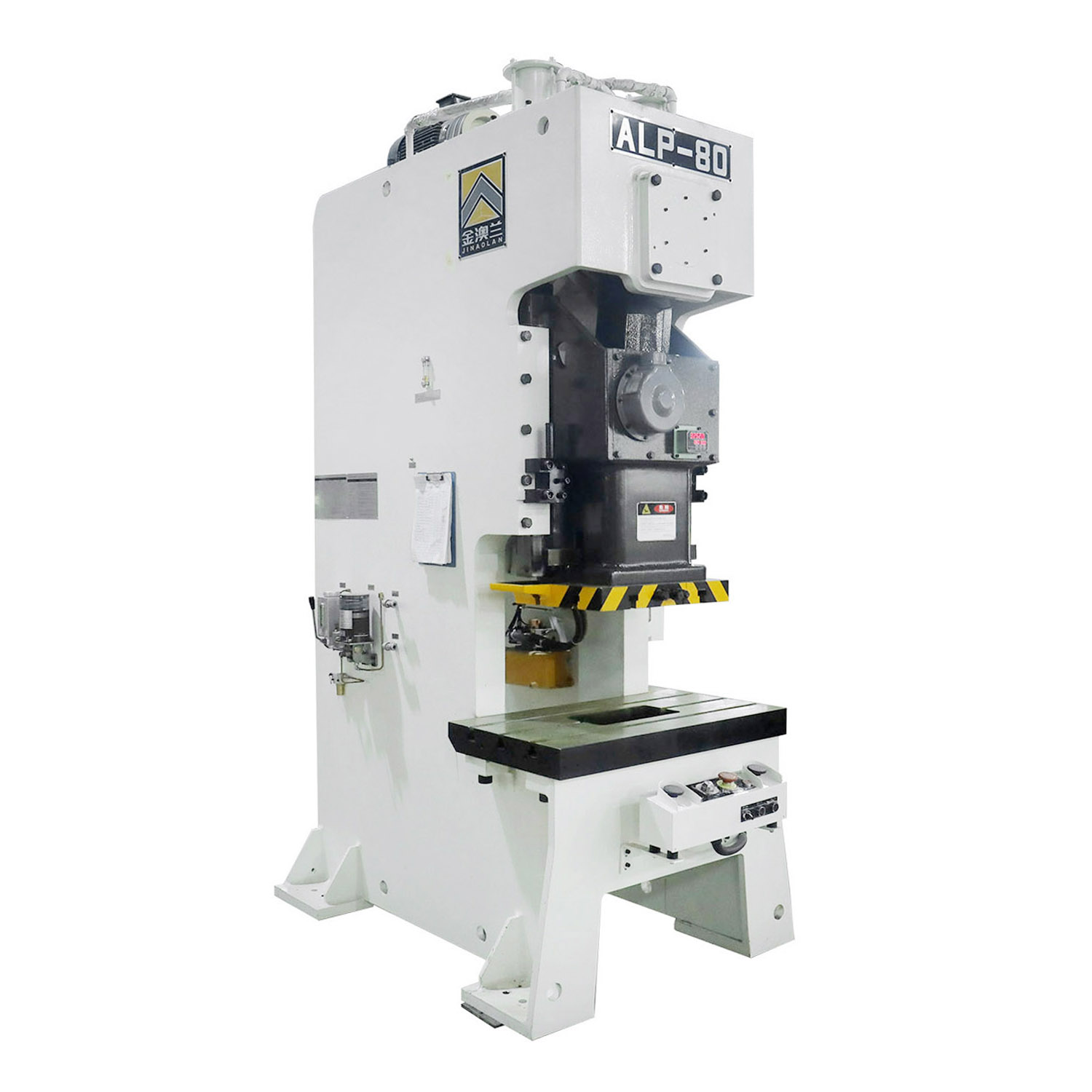

Vorzeitiger Werkzeugverschleiß, hohe Teileausschussraten und ungeplante Ausfallzeiten schmälern die Rentabilität in großen Metallstanzbetrieben. Beim Umgang mit massiven Folgeverbundwerkzeugen versagen herkömmliche Pressen mit Spaltrahmen (C-Rahmen) bei hoher Belastung oft. Sie leiden unter einer Winkelabweichung, die in der Werkstatt allgemein als „Gähneffekt“ bekannt ist. Mit steigender Tonnage biegt sich die offene Vorderseite des C-Rahmens nach oben. Durch diese strukturelle Biegung geraten Stempel und Matrize aus der parallelen Ausrichtung, wodurch teure Schneidkanten abplatzen und Bauteile entstehen, die außerhalb der Toleranz liegen. Eine Verbesserung des strukturellen Designs ist die endgültige Lösung, um diese Durchbiegung zu beseitigen. Geradseitenpressen nutzen ein geschlossenes Vier-Säulen-Rahmendesign, das eine strikte Parallelität zwischen Bett und Stößel gewährleistet. Diese strukturelle Integrität sorgt für eine gleichmäßige Druckverteilung, eliminiert Winkelgähnen und garantiert wiederholbare Präzision bei Anwendungen mit hoher Tonnage und großen Betten.

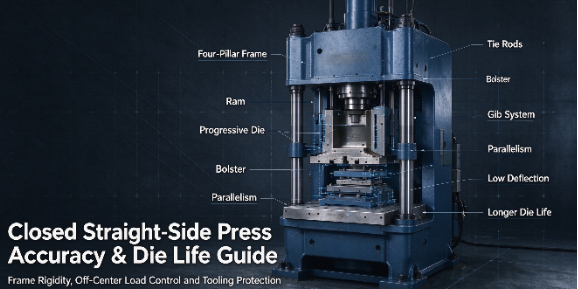

Strukturelle Überlegenheit: Geradeseitenpressen nutzen ein geschlossenes Vier-Säulen-Rahmendesign, das Winkelabweichungen verhindert und eine gleichmäßige Druckverteilung über große Matrizen gewährleistet.
Verlängerte Werkzeuglebensdauer: Die verbesserte Parallelität zwischen Bett und Stößel reduziert den seitlichen Verschleiß an Führungsstiften und Schneidkanten drastisch und verlängert so direkt die Lebensdauer teurer Folgeverbundmatrizen.
Produktionskonsistenz: Konstante Geschwindigkeit und kontrollierte Hubkinematik verbessern die Teilequalität und reduzieren insbesondere Fehler wie Seitenwandverdünnung bei Tiefziehanwendungen.
Betriebliche Kompromisse: Neben höherer Präzision, Steifigkeit und erhöhter Bedienersicherheit erfordern Straight-Side-Pressen eine größere Stellfläche, spezielle Fundamenttechnik und bieten im Vergleich zu offenen Pressen eine eingeschränktere Matrizenzugänglichkeit.
Inhaltsverzeichnis
Geradseitenpressen verwenden eine starre, symmetrische Rahmenstruktur, um die Winkelabweichung beim Stanzen mit hoher Tonnage zu minimieren. Im Gegensatz zu C-Rahmen-Pressen, die sich unter schweren Lasten durchbiegen können, verteilen die geraden Seitenkonstruktionen die Kräfte durch verstärkte Pfosten und vorgespannte Zugstangen gleichmäßiger. Dies verbessert die Ausrichtung von Stößel und Bett, reduziert ungleichmäßigen Matrizenverschleiß und unterstützt eine gleichbleibende Prägegenauigkeit.
Geradseitenpressen sorgen für mehr Stabilität beim Umgang mit außermittigen Lasten in großen Folgeverbundwerkzeugen. Mehrere Aufhängepunkte und robuste Gleitführungssysteme tragen dazu bei, ungleichmäßige Kräfte zu verteilen, die durch Stanz-, Biege- und Umformvorgänge entstehen. Dies reduziert das Kippen des Stößels, verhindert eine Fehlausrichtung der Werkzeuge und sorgt für eine gleichbleibende Teilequalität während der Massenproduktion.
Pressen mit gerader Seite bieten im Allgemeinen eine höhere Rahmensteifigkeit und eine gleichmäßigere Tonnageverteilung als Pressen mit offenem Rahmen. Ihre geschlossene Rahmenkonstruktion minimiert die Durchbiegung und unterstützt große Matrizen, Arbeiten mit hoher Tonnage und Präzisionsstanzen. Pressen mit offenem Rahmen bieten einen einfacheren Zugang zu den Werkzeugen, sind jedoch anfälliger für Winkelverformungen bei schweren oder außermittigen Lasten. Die Auswahl des geeigneten Rahmens hängt von der Tonnage, den Werkzeugabmessungen und den Präzisionsanforderungen ab.
Führungsmechanismen bestimmen die horizontale Stabilität des Stößels. Hersteller verwenden verschiedene Designs, um diese Stabilität zu erreichen, und die Auswahl des richtigen Designs hängt stark von Ihrer spezifischen Prägeanwendung ab.
Acht-Punkt-Quadrat-Gibs: Diese bieten außergewöhnliche Kontrolle, indem sie den Slide an allen vier Ecken erfassen, sowohl von vorne nach hinten als auch von links nach rechts. Sie bieten maximalen Widerstand gegen außermittige Belastung.
Six-Point Gibs: Wird oft in etwas kleineren Straight-Side-Presses verwendet und bietet ein Gleichgewicht zwischen Wärmeausdehnungsmanagement und seitlicher Stabilität.
Rollenlagerführungen: Diese bieten reibungsarme Präzision für extrem schnelle Anwendungen, wie z. B. das Stanzen von Motorlaminaten, bei denen die thermische Ausdehnung durch Reibung minimiert werden muss.
Engere Leistenabstände verhindern eine horizontale Gleitbewegung. Während des Arbeitshubes kann sich der Stößel nicht seitlich verschieben. Diese starre Führung sorgt dafür, dass die Pressgenauigkeit auf der geraden Seite auch bei hohen seitlichen Belastungen, die durch schwere Umform- oder Nockenstanzvorgänge entstehen, erhalten bleibt. Geeignete Schmiersysteme versorgen diese Vorsprünge kontinuierlich mit Öl und sorgen so für einen hydrodynamischen Film, der den Kontakt von Metall auf Metall verhindert und gleichzeitig Abstände von bis zu 0,0015 Zoll einhält.
Hydraulische Pressen mit gerader Seite bieten eine kontrollierte Umformkraft über den gesamten Hub und eignen sich daher zum Tiefziehen und zur komplexen Metallumformung. Einstellbare Geschwindigkeit und Verweilzeit tragen zur Verbesserung des Materialflusses und zur Reduzierung von Fehlern bei. Mechanische Geradseitenpressen bieten höhere Produktionsgeschwindigkeiten und wiederholbare Bewegungen und eignen sich daher ideal zum Stanzen, Lochen und Flachformen. Die beste Wahl hängt von den Umformanforderungen, dem Produktionsvolumen und den Präzisionsanforderungen ab.
Geradseitenpressen bieten eine überlegene Rahmensteifigkeit, Lastverteilung und Prägegenauigkeit, bieten jedoch einen eingeschränkteren seitlichen Zugang als C-Rahmenpressen. Automatisierte Zuführungs- und Quick-Die-Change-Systeme (QDC) tragen dazu bei, die Zugänglichkeit zu verbessern und die Rüstzeit zu verkürzen. Eine ordnungsgemäße Maschinenabsicherung, Sicherheitsverriegelungen und automatisierte Handhabung sind für den Schutz der Bediener bei gleichzeitiger Aufrechterhaltung einer effizienten, hochpräzisen Produktion von wesentlicher Bedeutung. Dies erleichtert die Implementierung umfassender Lichtvorhangsysteme und physischer Schutzmaßnahmen.
Die Parallelität zwischen Bett und Stößel ist für die Aufrechterhaltung der Prägegenauigkeit unter hohen Lasten unerlässlich. Dynamische Tests messen die Stößelausrichtung während des tatsächlichen Betriebs und helfen dabei, Rahmenverformungen und ungleichmäßige Kraftverteilung zu erkennen. Die richtige Parallelität reduziert den Werkzeugverschleiß, verhindert Maßfehler und gewährleistet eine gleichbleibende Teilequalität beim Hochpräzisionsstanzen.
Die Hubkinematik steuert die Geschwindigkeit und Bewegung des Stößels während des gesamten Prägezyklus. Pressen mit Verbindungsantrieb sorgen für eine langsamere Bewegung beim Formen, während Servopressen programmierbare Geschwindigkeit, Position und Verweilzeit bieten. Eine kontrollierte Umformgeschwindigkeit verbessert den Materialfluss, reduziert Risse und Ausdünnungen und unterstützt die effiziente Produktion komplexer Metallkomponenten.
Die Vibrationskontrolle schützt Stanzgeräte und Werkzeuge vor übermäßigen Aufprallkräften. Starre Rahmen, richtig gespannte Spurstangen und stoßdämpfende Systeme tragen dazu bei, Rückwärtslast, Maschinenvibrationen und Betriebsgeräusche zu reduzieren. Ein effektives Vibrationsmanagement verlängert die Lebensdauer der Ausrüstung, verbessert die Stanzstabilität und reduziert den Wartungsaufwand.
Hochpräzise Stanzpressen sorgen für eine gleichmäßige Ausrichtung von Stempel und Matrize und reduzieren so ungleichmäßigen Verschleiß, Werkzeugschäden und Wartungshäufigkeit. Stabile Maschinenrahmen und eine präzise Schlittenführung tragen dazu bei, die Lebensdauer der Matrizen zu verlängern, die Austauschkosten zu minimieren und die Produktionseffizienz bei der Fertigung großer Stückzahlen zu verbessern.
Präzisionsstanzgeräte verbessern die Maßhaltigkeit und reduzieren Fehler wie Grate, Risse und ungleichmäßige Formgebung. Eine stabile Stößelbewegung und eine gleichmäßige Lastverteilung unterstützen eine bessere Prozessfähigkeit (Cp/Cpk), geringere Ausschussraten und weniger Nachbearbeitungsvorgänge und helfen Herstellern, eine gleichbleibende Produktqualität aufrechtzuerhalten.
Die richtige Auswahl einer Stanzpresse trägt dazu bei, Geräteschäden, übermäßige Ausfallzeiten und unnötige Produktionskosten zu vermeiden. Hersteller sollten die Rahmensteifigkeit, die erforderliche Tonnage, die Hubeigenschaften, die Automatisierungskompatibilität und die langfristigen Betriebskosten bewerten. Genaue Kapazitätsberechnungen und eine angemessene technische Sicherheitsmarge verbessern die Zuverlässigkeit der Ausrüstung und den Return on Investment.
Bei großen Folgeverbundwerkzeugen und Anwendungen mit hoher Tonnage ist die strukturelle Integrität einer Geradseitenpresse eine nicht verhandelbare Anforderung. Es garantiert dauerhafte Genauigkeit, Bedienersicherheit und langfristige Betriebseffizienz. Durch die Umrüstung von einem Spaltrahmen entfällt die zerstörerische Winkelabweichung, die teure Werkzeuge ruiniert und zum Ausschuss von Teilen führt.
Bewerten Sie Ihre maximalen außermittigen Belastungsanforderungen anhand Ihrer komplexesten Folgeverbundwerkzeuge, um die erforderliche Keilkonstruktion zu bestimmen.
Messen Sie Ihre erforderliche Bettfläche und stellen Sie sicher, dass die Pressenabmessungen zukünftiges Werkzeugwachstum und die automatische Abfallentsorgung berücksichtigen.
Fordern Sie dynamische Parallelitätsspezifikationen und Durchbiegungstestdaten direkt vom Druckmaschinenhersteller an, bevor Sie eine Bestellung unterzeichnen.
Führen Sie eine gründliche Tonnage- und Energiekurvenanalyse für Ihre spezifischen Werkzeuge durch, um eine Unterdimensionierung der Presse und einen vorzeitigen mechanischen Ausfall zu vermeiden.
Bewerten Sie die Einschränkungen Ihrer Anlage, einschließlich Deckenhöhe, Krankapazität und Fundamentanforderungen, um den Standort ordnungsgemäß vorzubereiten.
A: Geradseitenpressen nutzen eine geschlossene Rahmenkonstruktion mit vier Säulen. Diese symmetrische Struktur verhindert eine Winkelauslenkung bei hoher Belastung. Anstatt sich wie ein C-Rahmen aufzubiegen, erstreckt sich ein Rahmen mit geraden Seiten vertikal und hält Stößel und Bett während des Prägehubs perfekt parallel.
A: Indem die Presse seitliche Bewegungen verhindert und eine strikte Parallelität aufrechterhält, verhindert sie ungleichmäßigen Verschleiß an Führungsstiften und Schneidkanten. Diese präzise Ausrichtung verlängert die Intervalle zwischen den Schärfungen der Matrizen erheblich und verhindert katastrophale Werkzeugschäden.
A: Wählen Sie eine hydraulische Presse, wenn Ihre Anwendung einen gleichmäßigen Druck über den gesamten Hub erfordert, beispielsweise bei Tiefziehvorgängen. Wählen Sie eine mechanische Presse für Hochgeschwindigkeitspräzision, Stanzen und höhere Hübe pro Minute (SPM).
A: Die Größe der Matrize ist nur durch die Bettabmessungen und die Tonnagekapazität der jeweiligen Maschine begrenzt. Geradseitenpressen sind für die Bestückung mit massiven Werkzeugen konzipiert und verarbeiten routinemäßig Folgewerkzeuge mit einer Länge von weit über 120 Zoll und einem Gewicht von mehreren zehntausend Pfund.
A: Techniker verwenden während des eigentlichen Prägehubs Präzisions-Wägezellen und Lasermesswerkzeuge. Dies misst die Durchbiegung und Ausrichtung unter Arbeitstonnage und liefert ein echtes Bild der Genauigkeit, anstatt nur den Ruhezustand zu überprüfen.
A: Ja. Hochgeschwindigkeits-Präzisions-Geradseitenpressen sind Industriestandards für die Herstellung von Motorblechen und elektronischen Bauteilen. Sie zeichnen sich durch extreme Vibrationsfestigkeit, extrem enge Führungsabstände und eine optimierte Schlittenkinematik für schnelles Radfahren aus.
