Perfekt zentrierte Stanzvorgänge gibt es in der Werkstatt nur selten. Schwere Umform- oder Stanzstationen liegen naturgemäß in Richtung der Kanten von Folgeverbundwerkzeugen. Diese starken außermittigen Stempelbelastungen zerstören aktiv die Standardausrüstung. Sie verursachen vorzeitigen Werkzeugverschleiß, brechen Zugstangen und führen zu einem katastrophalen Kippen des Schlittens. Standard-Tonnagewerte gehen davon aus, dass Sie die Last im Totpunkt anbringen. Beschaffungsteams spezifizieren die Ausrüstung oft ausschließlich auf der Grundlage der Gesamttonnage. Sie berücksichtigen nicht die Kippmomente, die durch asymmetrische Teilegeometrien entstehen. Dieses Versäumnis führt zu ausgedehnten Ausfallzeiten, schwerwiegenden Sicherheitsrisiken und häufigen mechanischen Umbauten.

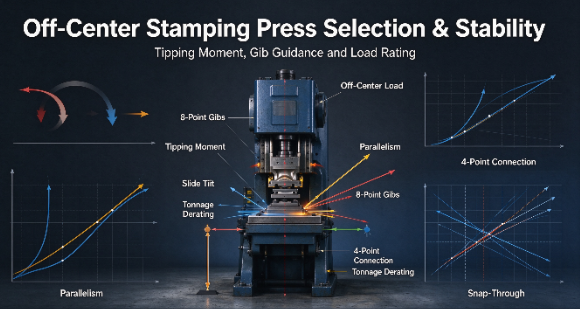

Sie benötigen einen technischen Rahmen, um eine Presse für außermittige Lastbedingungen zu bewerten und zu spezifizieren . In diesem Leitfaden werden die genauen Anforderungen an Rahmensteifigkeit, Verbindungspunkte, Antriebstypen, Gestängearchitektur und Tonnagereduzierung aufgeschlüsselt. Sie erfahren, wie Sie die mechanischen Fähigkeiten an Ihre extremsten Folgeverbundwerkzeug-Layouts anpassen und so langfristige Stabilität und Präzision gewährleisten.
Die Rahmenarchitektur ist nicht verhandelbar: Pressen mit Spaltrahmen (C-Rahmen) sind strukturell ungeeignet für schwere außermittige Belastungen; Um die Parallelität bei asymmetrischer Belastung aufrechtzuerhalten, sind gerade Seitenpressen zwingend erforderlich.
Verbindungspunkte bestimmen die Stabilität: Eine 2-Punkt- oder 4-Punkt-Presse verteilt die Kraft über den Schlitten und widersteht aktiv dem Kippmoment, das eine Einzelpunkt-Presse zerstören würde.
Die Präzision der Keile ist von entscheidender Bedeutung: 8-Punkt-Keilen über die gesamte Länge sind erforderlich, um die Schlittenbewegung einzuschränken und seitliche Kräfte zu absorbieren, die durch außermittige Prägelasten entstehen.
Antriebsauswahl ist wichtig: Die Wahl zwischen mechanischen, hydraulischen und Servoantrieben muss durch die spezifischen Eigenschaften des Stanzprozesses bestimmt werden, um Durchbrechstöße abzumildern.
Die Tonnage muss herabgesetzt werden: Die Presskapazität sinkt erheblich, wenn sich die Last von der Mittellinie entfernt; Die Berechnung der Umkehrtonnage und des Kippmoments ist ein obligatorischer Schritt bei der Pressenauswahl.
Inhaltsverzeichnis
Eine außermittige Belastung entsteht, wenn Umformkräfte von der Mittellinie des Pressenschlittens weg wirken und beim Prägen eine ungleichmäßige Spannung entsteht. Dies kann zu einer Neigung des Schlittens, einer Fehlausrichtung der Werkzeuge und Maßfehlern führen. Für einen erfolgreichen Betrieb sind eine ausreichende Rahmensteifigkeit, eine stabile Schlittenführung und eine gleichbleibende Parallelität zwischen Schlitten und Bett bei asymmetrischen Belastungen erforderlich.
Schäden durch außermittige Belastung äußern sich häufig in Form von ungleichmäßigem Verschleiß der Führungsschiene, zerkratzten Gleitführungen, abnormalen Vibrationen oder einer Verformung der Spurstange. Diese Warnzeichen können auf übermäßige Seitenkräfte oder eine schlechte Lastverteilung hinweisen. Regelmäßige Inspektionen der Führungsabstände, des Rahmenzustands und der Pressenausrichtung helfen dabei, Probleme frühzeitig zu erkennen und kostspielige Geräteausfälle zu verhindern.
Zum Kippen des Schlittens kommt es, wenn ungleichmäßige Formkräfte ein Drehmoment erzeugen, das die Parallelität zwischen Schlitten und Bett stört. Diese Fehlausrichtung kann dazu führen, dass Stempel schräg in die Matrizen eindringen, was zu übermäßigen Graten, beschleunigtem Werkzeugverschleiß und inkonsistenten Teileabmessungen führt. Stabile Pressenrahmen und Präzisionsführungssysteme helfen dabei, die Durchbiegung zu kontrollieren und die Prägegenauigkeit aufrechtzuerhalten.
Beim Durchbrechen, auch Reverse Tonnage genannt, wird beim Materialbruch gespeicherte Energie plötzlich freigesetzt. Bei außermittiger Belastung kann dieser Stoß zu ungleichmäßigen Vibrationen und zusätzlicher Belastung der Pressenkomponenten führen. Die richtige Rahmensteifigkeit, geeignete Antriebskonfigurationen und Stoßkontrollsysteme tragen dazu bei, Ermüdungsschäden zu reduzieren und die Stanzausrüstung zu schützen.
Die Beurteilung der Pressenspezifikationen erfordert die Berechnung des genauen Kippmoments, das von Ihren Matrizen erzeugt wird. Sie berechnen das Kippmoment mithilfe einer einfachen Formel: Kraft multipliziert mit Abstand vom Mittelpunkt. Sie müssen diese Basismetrik festlegen, bevor Sie die Lastkurven eines Druckmaschinenherstellers überprüfen.
Die Stationskraft (Tonnen) | Abstand von der Mittellinie (Zoll) | Berechnetes Kippmoment (Zoll-Tonnen) | Auswirkungen auf die Pressefolie |
|---|---|---|---|
50 | 10 | 500 | Minimal. Handhabung durch Standard-2-Punkt-Pressen. |
150 | 15 | 2.250 | Mäßig. Erfordert eine straffe 8-Punkt-Keilung. |
300 | 24 | 7.200 | Schwer. Erfordert eine 4-Punkt-Architektur mit geraden Seiten. |
Wenn Sie Ihr maximales Kippmoment kennen, können Sie eine Maschine spezifizieren, die in der Lage ist, genau die Rotationskräfte zu bewältigen, die Ihre Produktion erfordert. Erraten Sie diese Zahlen niemals; Extrahieren Sie sie direkt aus Ihren Werkzeugkonstruktionsdaten.
Das Design des Pressenrahmens wirkt sich direkt auf die strukturelle Steifigkeit, die Lastverteilung und den Widerstand gegen außermittige Kräfte aus. Die beiden Hauptkonfigurationen sind C-Rahmen-Pressen und Geradseitenpressen. Die Auswahl der geeigneten Struktur hängt von der Stanztonnage, den Matrizenabmessungen und den Präzisionsanforderungen ab.
C-Rahmen-Pressen bieten einen bequemen Zugang von drei Seiten, sind jedoch anfälliger für Winkelabweichungen bei schweren oder außermittigen Lasten. Übermäßige Rahmenbewegungen können die Schlittenparallelität beeinträchtigen und zu einer Fehlausrichtung der Werkzeuge und vorzeitigem Verschleiß führen. Sie eignen sich im Allgemeinen besser für leichtere Prägevorgänge innerhalb ihrer Nennlastgrenzen.
Geradeseitenpressen zeichnen sich durch eine geschlossene Rahmenstruktur aus, die für eine höhere Steifigkeit und eine gleichmäßigere Lastverteilung sorgt. Verstärkte Ständer tragen dazu bei, Kippmomenten standzuhalten und die Durchbiegung des Schlittens beim asymmetrischen Stempeln zu minimieren. Dieses Design verbessert die Ausrichtung der Werkzeuge, die Maßgenauigkeit und die Zuverlässigkeit der Ausrüstung bei Hochleistungsanwendungen.
Zugstangenrahmen verwenden vorgespannte Stahlstangen, um die Krone, die Pfosten und das Bett zu verbinden und so für strukturelle Stabilität bei hohen Stempellasten zu sorgen. Solide geschweißte Rahmen bieten eine kompakte Bauweise und zuverlässige Leistung für geeignete Anwendungen. Die beste Wahl hängt von der erforderlichen Tonnage, der Rahmensteifigkeit, der Lastverteilung und den Wartungsaspekten ab.
Der Umbau einer bestehenden Presse kann kostengünstig sein, wenn der Rahmen strukturell stabil bleibt. Durch die Aufrüstung von Gleitführungen, Überlastschutz und Steuerungssystemen kann die Leistung verbessert werden. Allerdings kann es sein, dass Pressen mit schweren strukturellen Schäden oder unzureichender außermittiger Belastbarkeit ausgetauscht werden müssen. Ingenieure sollten Reparaturkosten, Rahmenzustand und langfristige Produktionsanforderungen vergleichen, bevor sie eine Entscheidung treffen.
Die Bewertung einer Druckmaschine erfordert die Aufschlüsselung spezifischer mechanischer Komponenten und deren Zuordnung zu den Produktionsergebnissen. Auf Spitzentonnage allein kann man sich nicht verlassen. Sie müssen die Verbindungspunkte, die Führungsarchitektur und die Platzierung der Antriebsräder genau prüfen. Jede dieser Komponenten spielt eine direkte Rolle bei der Erfassung und Neutralisierung der von Ihren Matrizen erzeugten Kippkräfte.
Die Anzahl der Verbindungspunkte zwischen der Antriebswelle und dem Schlitten bestimmt, wie sich die Kraft im Werkzeugraum verteilt. Diese Spezifikation entscheidet über die außermittige Leistung.
Verbindungstyp | Kraftverteilung | Eignung für außermittige Lasten |
|---|---|---|
1-Punkt | Nur Totpunkt. | Kein Kippwiderstand. Vollständig disqualifizieren. |
2-Punkt | Von links nach rechts (X-Achse). | Hervorragend geeignet für Standard-Folgeverbundmatrizen mit seitlichen Verschiebungen. |
4-Punkt | Vier Ecken (X- und Y-Achse). | Der Goldstandard. Bewältigt starke Kräfte von vorne nach hinten und von links nach rechts. |
Passen Sie den Verbindungstyp immer an die physische Anordnung Ihrer schwersten Matrizen an. Eine 4-Punkt-Verbindung bietet maximale Sicherheit gegen Rutschenkippen.
8-Punkt-verstellbare Leisten sorgen für eine verbesserte Schlittenführung und Stabilität bei außermittigen Belastungen. Im Vergleich zu Standard-4-Punkt-Systemen bieten sie zusätzliche Unterstützung, um seitliche Bewegungen und Schlittenneigungen zu reduzieren. Richtige Führungsmaterialien, Schmierung und vom Hersteller angegebene Abstände tragen dazu bei, die Ausrichtung des Stößels aufrechtzuerhalten und die Lebensdauer der Werkzeuge zu verlängern.
Die Platzierung des Antriebsrads beeinflusst die Lastverteilung und die Gleitstabilität. Bei Systemen mit Zentralantrieb kann es bei ungleichmäßiger Belastung zu einer stärkeren Wellentorsion kommen, während Konfigurationen mit Doppelendantrieb die Antriebskräfte gleichmäßiger verteilen. Das richtige Antriebsdesign trägt dazu bei, Verdrehungen zu reduzieren, die Schlittensynchronisation zu verbessern und die Prägegenauigkeit aufrechtzuerhalten.
Die Auswahl des Pressenantriebs sollte dem Umformprozess, der Produktionsgeschwindigkeit und den Anforderungen an die außermittige Belastung entsprechen. Mechanische, hydraulische und Servosysteme bieten unterschiedliche Möglichkeiten zur Kraftübertragung und Bewegungssteuerung. Die Auswahl des geeigneten Antriebs trägt dazu bei, die Umformgenauigkeit zu verbessern, die Belastung der Ausrüstung zu minimieren und die Produktionseffizienz aufrechtzuerhalten.
Antriebstyp | Hauptvorteile | Geeignete Anwendungen |
|---|---|---|
Mechanisch | Hohe Geschwindigkeit und wiederholbarer Betrieb | Progressives Stanzen und Stanzen |
Hydraulisch | Steuerbare Kraft und einstellbare Formgeschwindigkeit | Tiefziehen und komplexe Umformung |
Servo | Programmierbare Bewegung und verbesserte Geschwindigkeitssteuerung | Präzises Stanzen und komplexes Umformen |
Alle drei Antriebstypen erfordern eine entsprechende Steifigkeit der Presse und eine außermittige Belastbarkeit, um ein Kippen des Schlittens und Schäden an den Werkzeugen zu verhindern.
Die Reduzierung der Tonnage führt zu einer verringerten zulässigen Presskapazität bei außermittiger Belastung. Ingenieure sollten die außermittigen Lastkurven des Herstellers verwenden, um die aufgebrachte Kraft, die Lastposition und die zulässige Kapazität zu vergleichen. Beispielsweise kann eine 500-Tonnen-Presse eine wesentlich geringere zulässige Belastung haben, wenn die Kraft von der Mittellinie weg wirkt. Eine ordnungsgemäße Überprüfung trägt dazu bei, örtliche Überlastungen und Geräteschäden zu verhindern.
Die Steifigkeit von Bett und Schlitten hat direkten Einfluss auf die Prägegenauigkeit bei asymmetrischen Belastungen. Übermäßige Durchbiegung führt zu ungleichmäßigem Matrizenspiel, Maßabweichungen und vorzeitigem Werkzeugverschleiß. Die Auswahl einer Presse mit geeigneter Steifigkeit und vom Hersteller überprüften Durchbiegungsgrenzen trägt dazu bei, eine gleichbleibende Teilequalität aufrechtzuerhalten und die Lebensdauer der Matrize zu verbessern.
Die Bewältigung außermittiger Stanzlasten erfordert eine koordinierte Pressenauswahl, Werkzeugkonstruktion, Sicherheitssysteme und Wartungsplanung. Selbst bei einer Presse mit hoher Steifigkeit kann es zu vorzeitigem Verschleiß kommen, wenn die Werkzeugbelastung ihre Betriebsgrenzen überschreitet. Die Bewertung des gesamten Stanzsystems trägt dazu bei, mechanische Belastungen zu reduzieren und die langfristige Zuverlässigkeit zu verbessern.
Der hydraulische Überlastschutz (HOLP) trägt dazu bei, mechanische Pressen vor übermäßiger Belastung zu schützen, indem er Überlastzustände erkennt und den entsprechenden Schutzmechanismus aktiviert. Besonders bei asymmetrischen Stanzvorgängen ist der Mehrpunktschutz wichtig. Richtige Überlasteinstellungen und Sicherheitskontrollen tragen dazu bei, Geräteschäden und Betriebsrisiken zu reduzieren.
Der Lastausgleich der Matrize trägt dazu bei, übermäßige Kippmomente beim außermittigen Stanzen zu reduzieren. Ingenieure können die Stationsplatzierung optimieren oder geeignete Druckkissen, Stickstofffedern und andere Werkzeugkomponenten verwenden, um die Lastverteilung zu verbessern. Diese Maßnahmen sollten sorgfältig geplant werden, um unnötige Kräfte oder zusätzliche Werkzeugbelastungen zu vermeiden.
Bei Pressen, die unter wiederholter außermittiger Belastung arbeiten, ist eine regelmäßige Wartung unerlässlich. Zu den wichtigsten Inspektionen gehören das Keilspiel, die Spurstangenspannung, die Schmierleistung und der Zustand der Stützplatte. Die Überwachung dieser Komponenten hilft, ungleichmäßigen Verschleiß zu erkennen, Ausrichtungsprobleme zu verhindern und eine zuverlässige Stanzleistung aufrechtzuerhalten.
Mehrkanalige Tonnageüberwachungssysteme messen die Lastverteilung über verschiedene Pressenanschlusspunkte während des Betriebs. Dehnungsmessstreifen erkennen ungleichmäßige Kräfte und potenzielle Überlastbedingungen und ermöglichen es dem Bediener, abnormale Belastungsmuster zu erkennen. Richtig konfigurierte Überwachungs- und Stoppsteuerungen tragen dazu bei, Werkzeuge zu schützen, Ausfallzeiten zu reduzieren und die Produktionskonsistenz zu verbessern.
Die Auswahl einer Presse für außermittige Lastbedingungen erfordert eine grundlegende Änderung der Beschaffungsstrategie. Sie müssen der strukturellen Steifigkeit, der Gleitführung und der geeigneten Antriebstechnologie Vorrang vor roher, zentraler Tonnage geben. Eine Maschine, die auf dem Papier angemessen aussieht, wird auseinanderfallen, wenn ihr die spezifische Geometrie fehlt, die zur Neutralisierung von Kippmomenten erforderlich ist. Die ideale Spezifikation für schwere asymmetrische Arbeiten ist eine gerade Seitenpresse mit einer 2-Punkt- oder 4-Punkt-Verbindung, einem Doppelendantriebssystem und einer 8-Punkt-Keilleiste.
Planen Sie Ihre extremsten Folgeverbundwerkzeug-Layouts und ermitteln Sie die schwersten Formstationen.
Berechnen Sie die maximalen Kippmomente für jede Matrize mithilfe der Kraft-Weg-Formel.
Präsentieren Sie diese spezifischen Berechnungen und Matrizenkarten den Druckmaschinenherstellern während des RFQ-Prozesses.
Fordern Sie von den Anbietern zertifizierte außermittige Lastkurven, um zu beweisen, dass ihre Maschinen Ihren spezifischen asymmetrischen Anforderungen gerecht werden.
A: Es gibt kein universelles Maximum. Für die genaue Maschine müssen Sie die spezifische außermittige Lastkurve des Herstellers konsultieren. Die zulässige Last variiert erheblich je nach Verbindungstyp, Rahmensteifigkeit und dem genauen Abstand, in dem die Last von der Mittellinie der Presse aufgebracht wird.
A: Während bei kleineren Teilen geringfügige außermittige Belastungen möglich sind, sind C-Rahmen aufgrund ihrer offenen Halskonstruktion sehr anfällig für Winkelabweichungen (Gieren). Ihnen fehlen die vorderen Pfosten, die zur Widerstandsfähigkeit gegen Drehmomente erforderlich sind, und sie werden nicht für schwere asymmetrische Arbeiten empfohlen.
A: Extra lange 8-Punkt-Führungen erfassen den Schlitten an acht verschiedenen Stellen entlang seines gesamten Hubs. Sie schränken den Schlitten in alle seitlichen Richtungen ein, absorbieren aktiv die durch die außermittige Last erzeugten Momentarmkräfte und übertragen diese Belastung auf die starren Pressenständer.
A: Das Überschreiten der außermittigen Bewertung führt zu einem sofortigen und schwerwiegenden mechanischen Ausfall. Zu den Folgen gehören gebrochene Lenkstockverbindungen, tief eingekerbte Leisten, gebrochene Spurstangen, gerissene Pressenrahmen, eine beschädigte Werkzeugausrichtung und erhebliche Sicherheitsrisiken für die Bediener.
A: Reverse Tonnage (Snap-Through) tritt auf, wenn der Stempel das Metall durchbricht. Wenn dies außermittig geschieht, entstehen heftige, asymmetrische Stoßwellen. Diese ungleichmäßige Energiefreisetzung verstärkt die mechanische Belastung, verdreht den Stößel und ermüdet den Pressenrahmen.
A: Eine 4-Punkt-Presse eignet sich aufgrund ihrer vier Eckverbindungen hervorragend für die Handhabung außermittiger Lasten von vorne nach hinten. Allerdings ist eine 2-Punkt-Presse oft sehr effektiv und ausreichend für Standard-Folgeverbundwerkzeuge, bei denen sich die außermittige Last hauptsächlich von links nach rechts verlagert.
A: Ja. Servopressen verfügen über programmierbare Hubprofile. Sie können den Stößel so programmieren, dass er nur wenige Millisekunden vor dem Materialdurchbruch langsamer wird. Dadurch wird der asymmetrische Durchschlagstoß, der bei schwerem, außermittigem Stanzen typischerweise zu Schäden am Pressenrahmen führt, drastisch reduziert.
