Ein katastrophaler Werkzeugbruch bei Hochgeschwindigkeits-Stanz- oder Kaltumformvorgängen hat verschärfte finanzielle Auswirkungen. Direkte Werkzeugreparaturkosten, Ausschussmaterial und ungeplante Produktionsausfälle können einen Fertigungslauf lahmlegen. Die Geschwindigkeit moderner Druckmaschinen übersteigt die menschlichen Reaktionszeiten bei weitem. Die manuelle Überwachung kann einfach keine Fehlzuführungen, Materialstapelung oder Teileauswurffehler erkennen, bevor der Pressenstößel den unteren Totpunkt (BDC) erreicht. Bediener können den Not-Aus-Schalter nicht schnell genug betätigen, um einen Unfall zu verhindern. Wenn man sich auf eine visuelle Inspektion verlässt, sind teure Folgeverbundwerkzeuge völlig anfällig für unvorhersehbare mechanische Anomalien.
Durch die Integration eines zuverlässigen Chipschutz- Sensornetzwerks wird die Fehlererkennung automatisiert. Dieses Setup stoppt die Presse sofort, wenn Anomalien auftreten. Es stellt den Übergang von der reaktiven Wartung zu einer intelligenten, adaptiven Prozesssteuerung mittels computergestütztem Feedback her. Durch die Überwachung der internen Mechanik des Werkzeugs bei jedem einzelnen Hub schützen Hersteller ihre Ausrüstung und stellen eine gleichbleibende Teilequalität sicher.
Fehlerspezifische Anpassung: Die Auswahl der richtigen Chipschutzsensoren erfordert die Zuordnung von Sensortechnologien (induktiv, fotoelektrisch, Kraft, Messung) zu bestimmten Fehlermodi wie kurze Vorschübe, lange Vorschübe oder Fehler beim Auswerfen.
Die Reaktionszeit ist entscheidend: Die Wirksamkeit des Sensors wird durch die Fähigkeit des Pressensteuerungssystems bestimmt, das Signal zu verarbeiten und den Kupplungs-/Bremsmechanismus einzurücken, bevor die Matrize bei einem Fehler schließt.
Umweltverträglichkeit: Stempelnde Umgebungen zerstören zerbrechliche Elektronik; Die Bewertung von Sensoren auf Grundlage der Stoß-, Vibrations- und Schneidflüssigkeitsbeständigkeit ist ebenso wichtig wie die Erfassungsgenauigkeit.
Kompromisse zwischen kabelgebundenen und kabellosen Systemen: Fortschritte bei drahtlosen Sendersystemen beseitigen herkömmliche Fehlerquellen, die durch Drahtermüdung und Vibrationen in Hochgeschwindigkeitswerkzeugen verursacht werden, und reduzieren so Ausfallzeiten drastisch.
Inhaltsverzeichnis
Ein erfolgreiches Matrizenschutzprogramm muss verhindern, dass es zu katastrophalen Matrizenzertrümmerungen kommt, und gleichzeitig Fehlstopps minimieren. Häufige Fehlstopps, sogenannte Fehlauslösungen, verschlechtern die Gesamtanlageneffektivität (Overall Equipment Effectiveness, OEE) erheblich. Wenn lästige Auslösungen zu groß werden, umgehen Bediener häufig Sicherheitssysteme, um die Produktionsquoten aufrechtzuerhalten. Die Balance zwischen Erkennungsempfindlichkeit und Betriebszuverlässigkeit bleibt das Kernziel jedes Sensorintegrationsprojekts in der Stanzerei.

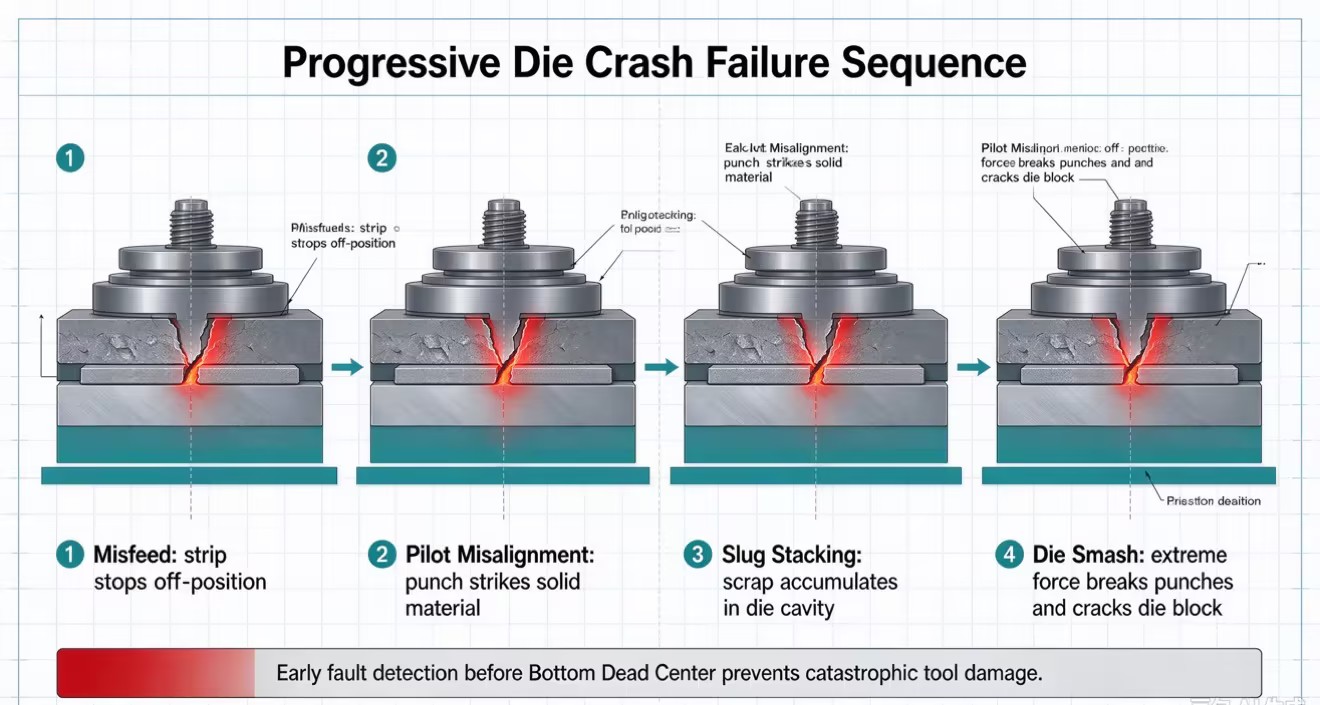

Das genaue Verständnis, wie die Chips ausfallen, ermöglicht es den Ingenieurteams, die richtige Erkennungsmethode auszuwählen. Verschiedene mechanische Probleme weisen während des Presszyklus unterschiedliche physische Signaturen auf. Eine 200-Tonnen-Presse, die mit 150 Hüben pro Minute (SPM) läuft, verfügt über eine enorme kinetische Energie. Wenn diese Energie auf ein Hindernis trifft, versagt der schwächste Punkt in der mechanischen Kette sofort.
Fehleinzüge (kurz und lang): Das Material wird nicht auf die genaue Vorschublänge transportiert. Spulenklemmen, Durchrutschen des Zuführers oder falscher Pilotfreigabezeitpunkt führen zu kurzen Vorschüben. Lange Vorschübe treten auf, wenn der Impuls das Band zu weit über die vorgesehene Station hinaus trägt. Wenn ein 0,060-Zoll-Stahlband nur um einen Viertelzoll falsch zugeführt wird, treffen die Führungsstanzen auf festes Material und nicht auf die vorgestanzten Führungslöcher. Die zum Durchstechen des festen Materials erforderliche Kraft übersteigt die Konstruktionsgrenzen des Stempels und führt zum Zersplittern des Werkzeugstahls.
Ziehen und Stapeln von Butzen: Abfallmaterial gelangt nach einem Lochvorgang nicht aus dem Matrizenblock. Ein Vakuumeffekt oder hochviskose Ziehschmiermittel können den Butzen beim Zurückziehen des Stempels wieder an die Matrizenoberfläche ziehen. Nachfolgende Schläge komprimieren mehrere Schnecken zusammen. Dadurch entsteht extremer örtlicher Druck, der leicht zu Rissen in den Matrizen oder zum Abbrechen von Stempeln führt.
Fehler beim Teileauswurf: Fertige Teile bleiben beim nächsten Hub im Formhohlraum gefangen. Pneumatik-Luftauswerfer könnten ausfallen oder Teile könnten aufgrund starker Ölanhaftung am Stempel kleben bleiben. Das Stanzen eines neuen Teils direkt auf ein nicht ausgeworfenes Teil führt zu schweren Werkzeugschäden und möglichen Schäden an der Kurbelwelle der Presse.
Maßabweichung: Allmählicher Werkzeugverschleiß führt bei langen Produktionsläufen dazu, dass Teile außerhalb der Toleranz liegen. Auch die thermische Ausdehnung beim Hochgeschwindigkeitsstanzen verschiebt kritische Abmessungen. In die Matrize integrierte Messsensoren erfassen diese Abweichung während des Produktionslaufs und nicht erst bei der abschließenden Qualitätsprüfung, wodurch ein massiver Aufwand für die Abfallsortierung vermieden wird.
Der Betrieb ohne In-Die-Überwachung setzt die Ausrüstung erheblichen mechanischen Risiken aus. Der Wiederaufbau komplexer Folgeverbundwerkzeuge erfordert wochenlange Spezialarbeit von hochqualifizierten Werkzeugmachern. Die Reparatur einer beschädigten Pressenkurbelwelle oder der Austausch eines verbogenen Lenkstockhebels erfordert schwere Montagearbeiten, spezielle Bearbeitung und längere Ausfallzeiten. Die kinetische Energie eines schweren Aufpralls wird durch den Stößel zurück nach oben übertragen, beschädigt die Kurbelwellenlager und führt zu einer Fehlausrichtung des Pressenrahmens. Sich auf Glück oder Bedienerreflexe zu verlassen, ist keine nachhaltige Fertigungsstrategie.

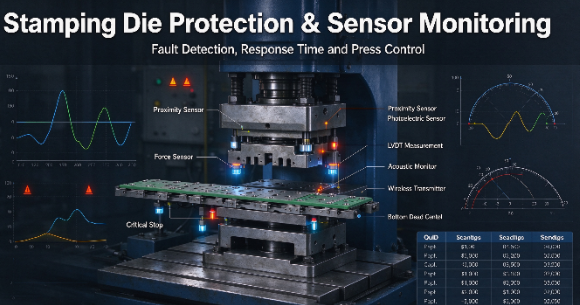

Kein einzelner Sensortyp erkennt jeden Fehler. Werkzeugingenieure müssen ein Netzwerk spezialisierter Geräte aufbauen, die auf die spezifischen Vorgänge im Werkzeug zugeschnitten sind. Jede Technologie hat unterschiedliche Stärken, optimale Zielmaterialien und umweltbedingte Einschränkungen.
Induktive Sensoren erkennen metallische Objekte mithilfe oszillierender elektromagnetischer Felder. Wenn ein Metallziel in das Feld eintritt, entziehen Wirbelströme dem Oszillator Energie, wodurch die Amplitude sinkt und der Sensorausgang ausgelöst wird. Sie sind in schmutzigen Umgebungen äußerst zuverlässig, da sie nichtmetallische Verunreinigungen wie schweres Stanzöl, Wasser und synthetische Schmierstoffe völlig ignorieren. Werkzeugmacher verwenden sie, um die Position der Abstreiferplatte zu bestätigen, das Einsetzen des Pilotstifts zu überprüfen oder sicherzustellen, dass der Materialstreifen flach auf dem Matrizenblock sitzt. Ihre Solid-State-Konstruktion macht sie äußerst widerstandsfähig gegenüber den Dauervibrationen einer Stanzpresse.
Kapazitive Sensoren erkennen nichtmetallische Materialien, indem sie Änderungen der dielektrischen Eigenschaften messen. Sie eignen sich gut zur Erkennung von Kunststoffkomponenten oder zur Überwachung des Flüssigkeitsstands in automatisierten Werkzeugschmiersystemen. Allerdings reagieren kapazitive Sensoren sehr empfindlich auf Feuchtigkeit und starke Ölablagerungen. In aggressiven Stanzumgebungen kann Umgebungsölnebel die Sensoroberfläche bedecken und zu falschen Messwerten führen, wodurch sie für die direkte Teileerkennung im Werkzeug weniger geeignet sind.
Einweg- und Reflexionslichtschranken eignen sich hervorragend für die Überprüfung des Teileauswurfs. Sie projizieren einen konzentrierten Lichtstrahl über den Auswurfweg. Wenn ein aus der Luft herausgeschleudertes Teil den Lichtvorhang durchbricht, sendet der Sensor ein schnelles Bestätigungssignal an die Pressensteuerung. Glasfaservarianten ermöglichen es Werkzeugherstellern, die Sensorköpfe in extrem enge Räume innerhalb des Matrizenschuhs zu verlegen, sodass die empfindliche Elektronik sicher außerhalb der Schlagzone montiert bleibt.
Starker Ölnebel und umherfliegende Metallpartikel verunreinigen leicht optische Linsen. Dies erfordert regelmäßige Wartung und spezielle Luftspülsysteme, um die Linsen während des Betriebs sauber zu halten. Wenn die Linse verschmutzt ist, kann der Sensor den Lichtstrahl nicht registrieren, was zu einem Fehlstopp führt. Sie müssen optische Sensoren sorgfältig positionieren, um die Exposition gegenüber direktem Flüssigkeitsspray und Hochdruckluftstößen zu minimieren.
Kraftsensoren, die typischerweise piezoelektrische Wägezellen nutzen, sitzen innerhalb oder unter einzelnen Werkzeugstationen. Sie platzieren sie direkt unter den Präge-, Biege-, Steck- und Lochstanzstationen. Sie messen die dynamische Kraft, die während des Arbeitsabschnitts des Hubs ausgeübt wird. Durch die Erfassung der eindeutigen Kraftsignatur eines Gutteils erstellt das System eine Basiskraftkurve.
Diese Sensoren erkennen plötzliche Tonnagespitzen sofort. Eine Spitze weist auf eine Stapelung der Rohlinge, stumpfe Schläge oder Schwankungen in der Dicke des eingehenden Materials hin. Durch das Abfangen einer lokalen Überlastung wird ein katastrophaler Ausfall verhindert, bevor der Matrizenblock bricht. Sie bieten eine viel höhere Auflösung als Standard-Presstonnagemonitore, die nur die gesamte Stößelkraft messen und häufig kleine, örtliche Überlastungen in einem großen Folgeverbundwerkzeug übersehen.
Präzisionsmesssensoren sorgen für eine Echtzeit-Maßüberprüfung im Werkzeug. Linear Variable Differential Transformers (LVDTs) oder Laser-Wegsensoren messen Flanschlängen, Lochpositionen oder Formtiefen, während das Teil noch am Trägerstreifen befestigt ist. Sie nutzen computergestütztes Feedback, um Mikrofehler und Materialschwankungen Schlag für Schlag zu erkennen.
Dadurch werden Fehler erkannt, bevor sie zu Werkzeugschäden oder Ausschuss führen. Wenn eine Biegestation aufgrund der Wärmeausdehnung des Werkzeugstahls aus der Toleranz gerät, warnt der Messsensor den Bediener sofort. Dadurch entfällt die Notwendigkeit, nach Abschluss eines langen Produktionslaufs Tausende von Teilen unter Quarantäne zu stellen und zu sortieren.
Akustische Sensoren erfassen die spezifischen Klangsignaturen mechanischer Ereignisse. Ein Fehleinzug, ein gebrochener Stempel oder ein zerbrochener Matrizenknopf erzeugen eine ausgeprägte hochfrequente akustische Emission. Diese Sensoren klemmen direkt am Matrizenschuh und achten während des Arbeitsabschnitts des Hubs auf diese Anomalien.
Sie fungieren als sekundäre Diagnoseebene und ergänzen Ihre primären Chipschutzsensoren um Redundanz . Die akustische Überwachung ist besonders nützlich, um Mikrobrüche in Hartmetallwerkzeugen zu erkennen, bevor der Stempel vollständig zerfällt. Das System vergleicht das akustische Profil jedes Schlags mit einer bekanntermaßen guten Grundlinie und stoppt das Drücken, wenn die Klangsignatur abweicht.
Die Auswahl der richtigen Hardware ist nur die halbe Miete. Sie müssen bewerten, wie der Sensor mit der Pressendynamik und der Steuerungsarchitektur interagiert. Geschwindigkeit, Timing und Robustheit der Umgebung bestimmen den Systemerfolg in der Werkstatt.
Pressengeschwindigkeit (SPM) und Stoppwinkel bestimmen, wie schnell Sensoren Fehler erkennen und einen sicheren Stopp auslösen müssen. Hochgeschwindigkeitspressen erfordern schnellere Reaktionszeiten und präzise Zeitberechnungen, um Werkzeugschäden zu vermeiden. Ingenieure sollten die Sensorerkennungspunkte, die Reaktionszeit der Steuerung und die tatsächliche Bremsleistung bewerten, um sicherzustellen, dass die Presse anhalten kann, bevor es zu einer Kollision kommt.
Festgrenzwertsensoren nutzen voreingestellte Erkennungsschwellen für Grundfunktionen wie Teileauswurf und Materialpositionierung. Intelligente adaptive Systeme überwachen Kraft- und Zeitmuster und passen die Erkennungsschwellen automatisch an, um normale Prozessschwankungen zu berücksichtigen. Diese Systeme können Fehlalarme reduzieren und gleichzeitig einen zuverlässigen Werkzeugschutz gewährleisten.
Stanzsensoren müssen ständigen Vibrationen, mechanischen Stößen, Schmiermitteln und rauen Industriebedingungen standhalten. Robuste Gehäuse, geeignete IP-Schutzarten und stoßfeste Elektronik tragen dazu bei, einen vorzeitigen Sensorausfall zu verhindern. Die Auswahl von Sensoren für Metallstanzanwendungen verbessert die Überwachungszuverlässigkeit und reduziert Wartungsausfallzeiten.
Sensorik | Zielmaterial | Primäre Stempelanwendung | Umweltresistenz | Typische Reaktionszeit |
|---|---|---|---|---|
Induktive Nähe | Nur Metalle (Stahl, Aluminium, Kupfer) | Pilotverifizierung, Position der Abstreifplatte, Kurzvorschuberkennung | Hervorragend (ignoriert Schweröl, Wasser und nichtmetallischen Schmutz) | < 1 ms |
Photoelektrisch (Einweg) | Jedes feste Objekt | Überprüfung des Teileauswurfs, Lichtvorhänge, Überprüfung der Nockenrückführung | Schlecht (Linsen verschmutzen leicht durch Ölnebel und herumfliegende Trümmer) | 1 - 5 ms |
Piezoelektrische Kraft | Mechanische Belastung / Stress | Stapeln von Rohlingen, Erkennung stumpfer Stempel, Schwankungen der Materialstärke | Sehr gut (erfordert eine sehr steife Montage und saubere Taschen) | < 0,5 ms |
LVDT-Messung | Körperlicher Kontakt | Maßabweichung, Überprüfung der Formtiefe, Flanschlänge | Gut (physischer Schutz vor direkter Einwirkung des Schrotts erforderlich) | 2 - 10 ms |
Akustische Emission | Hochfrequente Schallwellen | Werkzeugbruch, Mikrorisse im Hartmetall, starker Abrieb | Hervorragend (sicher am äußeren Matrizenschuh festgeklemmt) | < 0,1 ms |
Ein perfekt ausgewählter Sensor versagt, wenn er falsch installiert wird. Mechanische Störungen, Kabelführung und Steuerungsintegration stellen in der Werkstatt erhebliche Hürden dar. Eine ordnungsgemäße Implementierung erfordert die Zusammenarbeit zwischen Werkzeugbauern, Steuerungsingenieuren und Pressenbedienern, um sicherzustellen, dass das System den täglichen Anforderungen in der Produktion standhält.
Die richtige Platzierung des Sensors gewährleistet eine genaue Erkennung und verhindert Schäden beim Stempeln. Sensoren sollten in geschützten Matrizentaschen versenkt werden, fern von beweglichen Komponenten und herumfliegenden Teilen. Die Einhaltung des korrekten Erfassungsabstands und die Berücksichtigung von Werkzeugvibrationen und Bandbewegungen tragen zur Verbesserung der Überwachungsgenauigkeit und -zuverlässigkeit bei.
Empfindliche Chip-Sensoren erfordern eine sorgfältige Installation, um mechanische Schäden und ungenaue Messwerte zu vermeiden. Verwenden Sie saubere Montageflächen, befolgen Sie die Drehmomentangaben des Herstellers und schützen Sie die Verkabelung während der Montage. Das Testen der Sensoren vor dem Einbau der Matrize in die Presse hilft, mögliche Fehler zu erkennen und einen zuverlässigen Betrieb sicherzustellen.
Zuverlässige Verkabelung und Konnektivität sind für die Aufrechterhaltung der Leistung des Chip-Schutzsystems von entscheidender Bedeutung. Kabel und geschützte Anschlüsse in Industriequalität verhindern Schäden durch Vibrationen und häufige Werkzeugwechsel. Drahtlose Sensorsysteme können bei richtiger Konfiguration die Installation vereinfachen, kabelbedingte Ausfälle reduzieren und die Umstellungseffizienz verbessern.
Gesenkschutzsensoren lassen sich in SPS oder spezielle Überwachungssteuerungen integrieren, um abnormale Bedingungen zu erkennen und Pressenstopps auszulösen. Hochgeschwindigkeits-Stanzanwendungen erfordern möglicherweise spezielle Verarbeitungsmodule für eine schnelle Reaktion. Programmierbare Zeitfenster synchronisieren die Sensorerkennung mit dem Pressenhub, wodurch Fehlalarme reduziert und die Betriebssicherheit verbessert werden.
In die Matrize integrierte Sensorsysteme tragen dazu bei, Werkzeugschäden, Produktionsausfälle und Materialverschwendung zu reduzieren, indem sie Fehlzuführungen, Stanzteilabrisse und andere Stanzanomalien erkennen. Eine frühzeitige Fehlererkennung schützt teure Werkzeuge und verbessert die Anlagenverfügbarkeit. Zuverlässige Überwachung unterstützt auch die automatisierte Produktion und hilft Herstellern, die Produktivität zu steigern und die Betriebskosten langfristig zu senken.
Untersuchen Sie Ihre drei Folgeverbundwerkzeuge mit dem höchsten Wartungsaufwand, um die häufigsten mechanischen Fehlerquellen zu identifizieren.
Ermitteln Sie die genaue Stoppzeit und den kritischen Winkel Ihrer Presse mithilfe eines speziellen Stoppzeitmonitors.
Installieren Sie ein Pilotsensor-Array an einer einzelnen problematischen Werkzeugstation, um die Überlebensfähigkeit in der Umgebung und die Reaktionszeiten zu testen.
Rüsten Sie Ihre Pressensteuerungsschnittstelle auf, um programmierbare Nockenschalter für präzise Sensorabfragefenster zu unterstützen.
A: Ein Werkzeugschutzsensor erkennt mithilfe von Näherungs- oder optischer Technologie bestimmte mechanische Ereignisse wie Fehlzuführungen, Teileauswurf oder Bauteilposition. Ein Tonnagemonitor misst die Gesamtkraft, die die Presse während des Hubs ausübt, um sicherzustellen, dass sie innerhalb sicherer Betriebsgrenzen bleibt. Sensoren erkennen lokalisierte Fehler, bevor sie sich auf die Gesamttonnage auswirken.
A: Die Reaktionszeit hängt von der Pressgeschwindigkeit (SPM) und dem Bremsmechanismus ab. Sie müssen die Zeit berechnen, die der Sensor benötigt, um einen Fehler zu erkennen, der Steuerung ein Signal zu geben und die Bremse zu betätigen, bevor der Stößel den kritischen Stoppwinkel erreicht, bei dem eine Beschädigung der Matrize auftritt.
A: Ja. Moderne drahtlose Sendersysteme sind speziell für Umgebungen mit hoher Belastung konzipiert. Durch den Verzicht auf physische Kabel beseitigen sie herkömmliche Fehlerquellen, die durch Drahtermüdung und ständige Prägevibrationen verursacht werden, und machen sie so äußerst zuverlässig.
A: Sie sollten in die Matrize integrierte Kraftsensoren direkt innerhalb oder unmittelbar unter der einzelnen Werkzeugstation montieren. Indem sie direkt unter dem jeweiligen Stempel- oder Matrizenknopf platziert werden, wird sichergestellt, dass sie lokalisierte Tonnagespitzen präzise erfassen, ohne dass sie durch andere Vorgänge beeinträchtigt werden.
A: Sensoren überwachen den Matrizenblock, um sicherzustellen, dass nach jedem Hub Abfallmaterial den Bereich freigibt. Wenn ein Butzen zurückgezogen wird und sich stapelt, erkennt der Sensor die Anomalie oder den daraus resultierenden Druckanstieg und stoppt die Presse sofort, bevor der nächste Hub die Matrize zerquetscht.
A: Ein programmierbarer Endschalter oder Resolver definiert die spezifischen Zeitfenster während des Pressenhubs, in denen ein Sensor überwacht oder ignoriert werden soll. Dies verhindert falsche Stopps bei normalen Ereignissen, wie z. B. das Ignorieren eines optischen Sensors, während das Werkzeug ihn während des Stanzens physisch blockiert.
