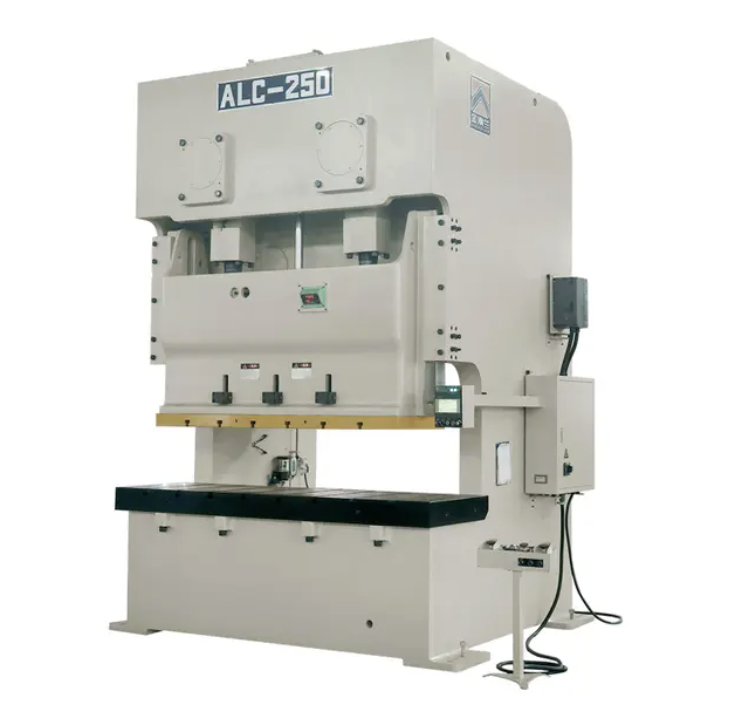

Die C Frame Power Press ist eine Schlüsselmaschine in der modernen Fertigung, die zum präzisen Formen, Stanzen, Biegen und Prägen von Metallblechen entwickelt wurde. Ganz gleich, ob Sie leichte oder schwere Materialien verarbeiten, diese vielseitige Presse bietet Effizienz und Genauigkeit. In diesem Leitfaden erläutern wir das Funktionsprinzip, die Betriebsschritte und Sicherheitsmaßnahmen und helfen Ihnen zu verstehen, wie Sie die Produktivität maximieren können. Außerdem erfahren Sie mehr über verschiedene Typen, Schlüsselkomponenten und praktische Tipps, um Ihre Werkstatt sicherer und effizienter zu machen und gleichzeitig den Output zu steigern. Tauchen wir ein in die Welt der C-Frame-Pressen.
Die AC-Frame-Presse ist eine vielseitige Maschine für den Einsatz in der Fertigung. Es formt Bleche oder Profile durch kontrollierte Krafteinwirkung um. Im Kern basiert es auf einem starken Rahmen, einem Stößel und passenden Matrizenwerkzeugen. Sie werden häufig verwendet, weil sie einfach und dennoch wirkungsvoll sind.
Der Name kommt von seiner einzigartigen Rahmenform. Stellen Sie sich ein riesiges „C“ vor, das den Arbeitsbereich umrahmt. Die offene Seite ermöglicht einen einfachen Zugang für Bediener und Werkzeuge. Außerdem bleibt die Maschine kompakt und trägt gleichzeitig schwere Lasten.
Stabilität: Der starre Rahmen absorbiert Kräfte und reduziert Vibrationen während des Betriebs.
Zugänglichkeit: Das offene Design erleichtert das Be- und Entladen von Teilen.
Haltbarkeit: Hergestellt aus Stahl oder Gusseisen, hält es dauerhaft starker Beanspruchung stand.
| Vorgang | Beschreibung |
|---|---|
| Ausblenden | Flache Formen aus Blech schneiden. |
| Stanzen | Erstellen von Löchern oder Schlitzen in Blechen. |
| Biegen | Formen von Winkeln oder Kurven in Teilen. |
| Prägung | Erstellen erhabener oder vertiefter Muster. |
| Prägung | Anwendung von hohem Druck zum Einprägen von Motiven oder Details. |
Je nach Typ und Werkzeug kann er leichte oder schwere Aufgaben bewältigen. Es gibt mechanische, hydraulische oder pneumatische Versionen. Sie alle nutzen das gleiche Prinzip: Der Stößel presst das Material effizient in Form.
Die AC-Frame-Presse sieht vielleicht einfach aus, besteht aber aus mehreren wichtigen Teilen. Jede Komponente trägt dazu bei, Metall effizient und sicher zu formen.
Die C-förmige Struktur bildet das Rückgrat der Presse.
Hergestellt aus Gusseisen oder hochwertigem Stahl für maximale Haltbarkeit.
Absorbiert Energie während des Betriebs und hält Vibrationen gering.
Das offene Design ermöglicht einen einfachen Werkzeugwechsel und einen besseren Zugang für den Bediener.
Der Stößel bewegt sich auf und ab, um Material zu schneiden, zu stanzen oder zu formen.
Folgt normalerweise einer geradlinigen Bewegung, um präzise Ergebnisse zu erzielen.
Seine Geschwindigkeit und Kraft hängen von der Art des Antriebssystems ab.
Die Matrize sitzt auf dem Pressentisch; Der Stempel drückt Material hinein.
Sie wirken wie eine Form und ein Stempel zusammen.
Zu den üblichen Vorgängen gehören Stanzen, Biegen, Stanzen und Prägen.
Beispielhafte Matrizenformen: quadratische, kreisförmige und kundenspezifische Profile.
| Typ | Komponenten | Funktionsweise |
|---|---|---|
| Mechanisch | Schwungrad, Kurbelwelle, Kupplung, Bremse | Wandelt eine Rotationsbewegung in eine lineare Kraft für den Stößel um |
| Hydraulisch | Zylinder, Flüssigkeitskontrollen | Verwendet hydraulischen Druck, um den Stößel präzise zu bewegen |
| Pneumatisch | Luftkompressor, Zylinder | Druckluft sorgt für die Bewegung des Stößels bei leichteren Aufgaben |
| Elektrisch | Motor, Getriebe | Der Motor treibt den Stößel direkt an, geeignet für variable Geschwindigkeiten |
Sorgt für einen reibungslosen Betrieb beweglicher Teile und reduziert den Verschleiß.
Zu den gängigen Praktiken gehören automatische oder manuelle Ölpunkte.
Verlängert die Lebensdauer der Maschine und gewährleistet eine gleichbleibende Leistung.
Zu Pressen gehören häufig Schutzvorrichtungen, Verriegelungen und Not-Aus-Taster.
Bediener sollten immer PSA wie Handschuhe, Schutzbrille und Gehörschutz tragen.
Regelmäßige Kontrollen und Schulungen verringern das Unfallrisiko und verbessern die Arbeitsabläufe.
Das Verständnis der Funktionsweise einer C-Rahmen-Presse hilft dem Bediener, sie effizient und sicher zu nutzen. Es mag komplex erscheinen, aber das Prinzip ist einfach.
Die Presse wandelt die Drehbewegung eines Motors oder Schwungrads in eine lineare Bewegung des Stößels um.
Der Stößel bewegt sich nach unten und drückt den Stempel in die Matrize.
Die Kraft formt, schneidet oder biegt das Metall genau nach Bedarf.
Der Prozess wiederholt sich hunderte oder tausende Male pro Stunde und gewährleistet so eine hohe Produktionseffizienz.
Hydraulische und pneumatische Systeme passen die Kraft stufenlos an unterschiedliche Materialien an.
Matrize und Stempel aufstellen
Befestigen Sie zunächst die Matrize fest am Pressentisch und richten Sie den Stempel am Stößel aus. Stellen Sie sicher, dass alles richtig ausgerichtet ist, um eine präzise Formgebung zu erreichen.
Einlegen des Materials
Legen Sie den Metallrohling vorsichtig auf die Matrize und achten Sie darauf, dass er flach aufliegt. Verwenden Sie Führungen oder Anschläge, um das Material während des Betriebs richtig ausgerichtet zu halten.
Aktivieren des Stößels
Aktivieren Sie das Antriebssystem, egal ob motorisch, hydraulisch oder pneumatisch. Anschließend bewegt sich der Stößel gerade nach unten und drückt das Material in die Matrize.
Metallumformungsprozess
Während der Stößel nach unten drückt, verformt sich das Material, um es der Form der Matrize anzupassen. Dieser Prozess kann Stanzen, Stanzen, Biegen, Prägen oder Prägen umfassen.
Teileentnahme und Inspektion
Nach dem Formen den Stößel anheben und das fertige Teil vorsichtig entnehmen. Überprüfen Sie das Werkstück auf Genauigkeit und Qualität, bevor Sie mit dem nächsten Zyklus beginnen.
| Schritt | Taste Tipp |
|---|---|
| Matrizen- und Stempel-Setup | Überprüfen Sie die Ausrichtung vor dem Betrieb noch einmal |
| Material laden | Halten Sie die Hände frei; Verwenden Sie Werkzeuge für große Bleche |
| Ram-Aktivierung | Passen Sie Geschwindigkeit und Druck je nach Material an |
| Umformprozess | Achten Sie auf die richtige Verformung und Wiederholbarkeit |
| Teileentfernung | Überprüfen Sie die Teile, um die Konsistenz sicherzustellen |
Der Betrieb einer C-Rahmen-Presse kann riskant sein, wenn die entsprechenden Sicherheitsmaßnahmen nicht befolgt werden. Lassen Sie uns die wesentlichen Vorgehensweisen für eine sichere Verwendung aufschlüsseln.
Bediener müssen vor der Verwendung der Presse eine formelle Schulung erhalten. Sie sollten Tragfähigkeiten, den Betrieb der Ramme und Notfallverfahren verstehen. Die Zertifizierung stellt sicher, dass sie für den sicheren Umgang mit Maschinen mit hoher Kraft qualifiziert sind. Regelmäßige Auffrischungskurse tragen dazu bei, das Bewusstsein zu wahren und Unfälle zu reduzieren.
Eine ordnungsgemäße Schutzvorrichtung verhindert den versehentlichen Kontakt mit beweglichen Teilen. Bei Zweihand-Steuerungssystemen sind beide Hände erforderlich, um den Stößel zu betätigen, sodass die Hände nicht in die Gefahrenzone gelangen. Es handelt sich um einfache, aber äußerst wirksame Sicherheitsfunktionen.
Not-Aus-Taster müssen leicht zugänglich sein. Bediener sollten wissen, wie sie sie im Problemfall sofort aktivieren können. Sperr-/Kennzeichnungsverfahren stellen sicher, dass die Presse während Wartungs- oder Reparaturarbeiten nicht starten kann, und schützen so die Arbeiter vor unerwarteten Bewegungen.
Bediener sollten Schutzbrille, Handschuhe und Gehörschutz tragen. In vielen Werkstätten werden Stahlkappenstiefel und Schürzen empfohlen. PSA reduziert das Verletzungsrisiko durch Metallsplitter, Lärm und bewegliche Komponenten.
Alle Vorgänge sollten den OSHA-Richtlinien und relevanten Industriesicherheitsstandards entsprechen. Regelmäßige Audits und Compliance-Prüfungen helfen dabei, Gefahren zu erkennen und ordnungsgemäße Praktiken durchzusetzen. Die Einhaltung der Vorschriften schützt sowohl die Mitarbeiter als auch die Einrichtung.
| Sicherheitsbereich | Taste Aktion |
|---|---|
| Schulung und Zertifizierung | Absolvieren Sie Kurse und führen Sie Aufzeichnungen |
| Schutz und Zweihandsteuerung | Installieren Sie Barrieren und nutzen Sie die Doppelaktivierung |
| Not-Aus und Sperre | Platzieren Sie die Tasten gut zugänglich und befolgen Sie die Anweisungen |
| PSA | Stellen Sie sicher, dass die Bediener Augen-, Hand- und Gehörschutz tragen |
| Einhaltung | Führen Sie Audits durch und befolgen Sie die OSHA-Regeln |
A: C-Rahmenpressen verarbeiten hauptsächlich Bleche wie Stahl, Aluminium und Kupfer. Je nach Werkzeug können sie auch Kunststoffplatten und Leichtmetalllegierungen bearbeiten.
A: Mechanische Pressen verwenden ein Schwungrad und eine Kurbelwelle für schnelle, präzise Hübe. Hydraulische Pressen nutzen Flüssigkeitsdruck und bieten eine variable Kraft und eine bessere Kontrolle für dickere oder härtere Materialien.
A: Bieten Sie Schulungen an, verwenden Sie Schutzvorrichtungen und Zweihandsteuerungen, tragen Sie PSA, befolgen Sie die Sperr-/Kennzeichnungsverfahren und halten Sie sich an die Sicherheitsstandards der OSHA und der Industrie.
A: Bei ordnungsgemäßer Wartung, Schmierung und sorgfältigem Betrieb kann eine C-Rahmenpresse im industriellen Einsatz 15–25 Jahre oder länger halten.
A: Ja, sie können digitale Steuerungen, Sensoren und Roboterzuführungen integrieren, um Geschwindigkeit, Präzision und Effizienz bei der Massenfertigung zu erhöhen.
Das Verständnis der C-Frame-Power-Press öffnet Türen für eine intelligentere, schnellere und sicherere Metallumformung. Durch die Beherrschung der Funktionsweise, von der Matrizeneinrichtung bis zur Stößelaktivierung, können Sie bei jedem Projekt konsistente, qualitativ hochwertige Ergebnisse erzielen.
